USB(四合一)5-50MHz,4通道虚拟仪器及采集卡

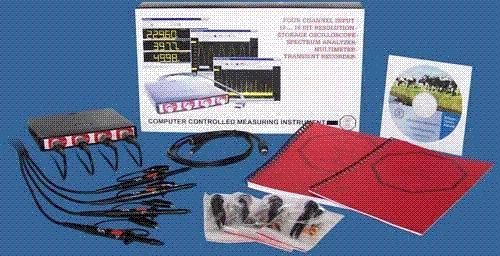

4通道USB综合测试器(数字多用表,数字示波器,频谱仪,瞬态记录仪),1~500M采样每秒,可变分辨率是12-16位,存储深度128K~256MB ,Labview驱动,中文软件
生产厂商: 荷兰泰谱公司 产品型号: HS4-5/10/25/50MHz
产品简介: 4通道USB综合测试器(数字多用表,数字示波器,频谱仪,瞬态记录仪),1~500M采样每秒,可变分辨率是12-16位,存储深度128K~256MB ,Labview驱动,中文软件

       频谱分析仪        数字示波器          数字多用表         数据记录仪



 这款综合测量仪的强大功能:能解决所有测量问题。

二次开发能解决所有数据分析及数据采集问题.

数字存储示波器,FFT频谱分析仪, 瞬态\连续波形记录仪, 数字多用表,I2C协议分析仪,CAN总线分析仪,串口分析仪,SM总线,PM总线,J1939解码,TWI总线,Access总线,音频分析,MIDIDMX分析).于一身

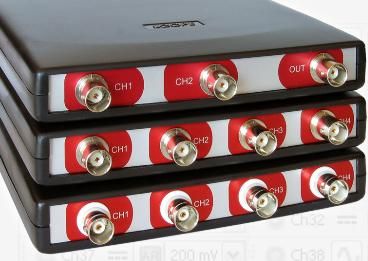

HS4 也可以多台连接购成多通道同步采集卡,最多可购成128通道:12位、14位、16位





HS4 做为高速数据采集卡,有12~~16位分辨率,提供二次开发DLL库,VB、C\C++、 Labview 、 Matlab驱动。

概要:

4种采样率的仪器:分别是:5MHz/s  价格:7900 10MHz/s 价格是:8900,25MHz/s 价格:11800, 50MHz/s 价格:14800

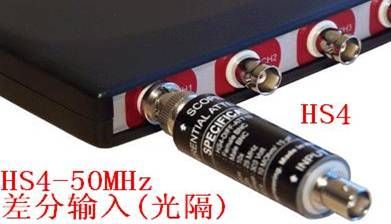

 5~~ 50MHz/s 带光隔离输入(差分输入)价格分别是: 9800~~16800



HS4只要与标准的个人计算机或笔记本电脑相连,它就能实现多种测量测控的功能。而且它所提供的每个测量测控功能通常情况下都必须有一台独立的仪器来实现。但HS4却能集这些功能于一身。HS4的应用范围包括:高速信号的测量,例如串行数据通信,频率调整,TV信号;也用作低频信号的测量,例如工业产品制造,办公自动化(影印机,电话交换机),传感器测量,输电主干线电压测量,发动机启动电流测量,以及低速运行过程(例如:温度、压力、湿度)音频分析,震动测量(例如:机械加工、建筑构造)趋势测量和信号的失败贞的测量,包括嵌入式系统设计、研发、测试、教学、服务和维修。等等。

HS4系列,除了它们小巧便携和低成本之外,在性能方面也出类拔萃。拥有最大50MHz的输入带宽,HS4系列示波器可测量广泛的信号类型,从DC和基带到射频并且直至VHF。
50MS/s实时采样率能精细显示高频率。对于重复性信号,使用高分辨率模式,可使HS4系列示波器能够捕获高频信号细节。




软件:(包括中文软件)

    HS4除了有过硬的硬件质量外(50M赫兹的采样速率,输入电压的范围是0.280伏特,可变分辨率从12位到16位,每通道都具有128K字节的存储深度和完善的触发功能)Handyscope HS4还有一个功能强大的软件包。综上所述,在同样价位和功能的测量测试产品中,HS4是目前全球销售最好的产品。HS4的软件是面向对象的并且内嵌了防干扰的选项,还有更胜一筹的功能就是图形调节用鼠标就能完成,用户能拖动XY轴的滚动条,动态的增加或缩小图形大小,Labview驱动。

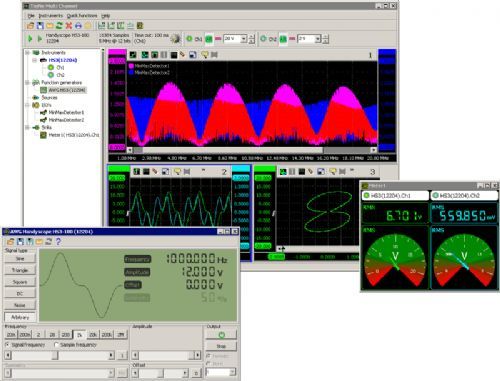

多通道软件为你观察你的信号提供先进的细节和清晰度。显示区域的大部分给了波形,确保巨量数据一览无余。即使使用笔记本电脑,USB示波器的

观察区域也能提供上佳尺寸、分辨率、和灵活性,这是传统台式示波器不能比的

分辨率

HS4的分辨率从12位到16位。

分辨率

信噪比

级别

最大采样频率

百分比

12

72dB

4096

50MHz

0.024%

14

84dB

16384

3.125MHz

0.0061%

16

96dB

65535

195.3125Hz

0.0015%

在高分辨率的情况下完成快速测量是可能的,当信号的动态变化范围比较大时,高分辨率能较好的完成测量。例如,如果用户想测量一个2毫伏的正弦波干扰,振幅是10伏,当用12位分辨率测量时不是很充分,若用16位分辨率测量这个干扰信号,将能获得很好的测量效果。

动态链接库和专业软件

Handyscope HS4DLL已经发行了,并且有一些例子程序(源码是用 Delphi , C++, CVI, Mathlab编写的)有了这些资料用户能很容易的编写自己的应用测量程序。DLL也可以应用在其它的开发环境中,例如 Dasy-lab Labview

Handyscope HS4的软件硬件都是由TiePie公司在荷兰独立设计、研发,制造的,因此TiePie的工程师们能根据用户的需求快速的做出调整。此外,用户能从internet网上免费的下载DLL及更新的软件,下载网址是http://www.pc17.com.cnhttp://www.tiepie.com .

 数据输出

测量的数据能很容易的传送到电子表格中,输出的数据能以ASCII码的格式给出,所以HS4的数据能用电子表格程序读写,仪器的所有设置也都能保存到设置文件中(在Windows操作系统中,设置文件的扩展名为.INF)仪器通过读取设置文件,来完成参数的设置,以便立即开始测试,另外测量的数据都能以文件(ASCII码或二进制)的形式保存。测量的数据文件中包括仪器参数的设置信息,如果文件以ASCII码的编码方式保存,那么将很容易被其它程序读取。

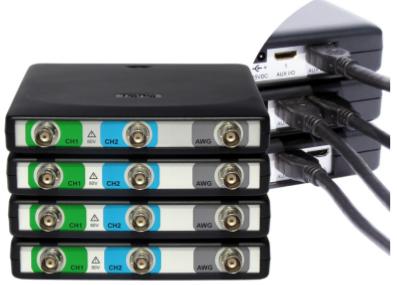

 多于四通道的测量

一台标准的个人计算机或笔记本电脑上最多能连接127HS4,因此最多能同时测量508个通道,在这种情况下必须将其中的一台HS4设为主机,其余的是从机。

USB连通性
USB连接不仅能够实现高速数据采集和传输,也能够更快更容易打印、复制、保存、和从现场 email 你的数据。USB供电取代了笨重的外部电源适

配器,使我们的示波器更轻便,更适用于工程师外出使用。




 示波器

显示通道

CH1, CH2, CH3, CH4

显示模式

    遮盖模式

    平均值模式

    数学模式



/

1256的平均值

CH1…4 + CH1…4CH1…4 - CH1…4

极性

正常的,颠倒的

垂直位置设置

±200mV, ±400mV, ±1V, ±2V, ±4V, ±10V, ±20V, ±40V ±80V 满刻度

垂直增量设置

0.25 8的放大率

输入耦合

AC/DC

时基最小值

20/

时基最大值

200nsec/div (model HS4-50MHz)
400nsec/div (model HS4-25MHz)
1:sec/div (model HS4-10MHz)
2:sec/div (model HS4-5MHz)

时基增量

0.25 8

记录长度

1131060采样每通道

记录视图滑动条

增量

1125

触发模式

自由运行触发,延迟运行触发,自动运行触发,单独触发,边沿触发,窗口触发,峰峰值触发,外部触发

触发系统

两种数字触发电平,4096个位置

触发源

CH1,CH2,CH3,CH4外部信号触发,CH1,CH2通道组合触发以及键盘或主触发

预触发

每通道1131060 采样

后触发

每通道1131060 采样

延时触发

每通道1131060 采样

滞后触发

全部输入范围的0-100%

分辨率滞后触发

满刻度的0.025%

自动存盘

11000个文件

自动设置

连接和显示

缩放

鼠标控制窗口,水平和垂直增量

游标系统

两个游标,自动跟踪,自动改正点

游标模式

大游标,小游标

游标测量

左边上升时间

右边上升时间

左边采样时间

右边采样时间

不同采样时间

频率指针

左边电压

右边电压

不同电压

左边旋转速率

右边旋转速率

辐射状或cos()

颜色设置

四个通道的数字、时基、触发、背景、栅格、游标的颜色都可以设置

字体

用户可选择



分析仪,串口分析仪,SM总线,PM总线,TWI总线,Access总线,音频分析,MIDIDMX分析).于一身

HS4也可以做为高速采集卡用,12~~16位分辨率,提供二次开发DLL



如果选用流盘模式:则连续记录数据到硬盘可达50KHz/s













其它型号USB虚拟组合仪器:分辨率:12~~16位,通道数:1~~8通道,二次开发,Labview 驱动,强大的虚拟仪器软件。



型号

通道

最大采样速率

连续记录存盘速率

DA输出

存储深度

价格

HS5-530


USB 或

以太网

2

可括到

8通道

12位分辨率时:单通道500 MS/s

12位分辨率时:双通道200 MS/s

14位分辨率时:双通道100 MS/s

16位分辨率时:双通道6.25 MS/s

12/14位时:单通道20 MS/s

12/14位时:双通道10 MS/s

14位时:双通道 10 MS/s

16位时:双通道6.25 MS/s

30 MHz

双通道32 MB

单通道64MB

19800

HS5-220


USB 或

以太网

2

可括到

8通道

12位分辨率时:单通道200 MS/s

12位分辨率时:双通道100 MS/s

14位分辨率时:双通道50 MS/s

16位分辨率时:双通道3.12 MS/s

12/14位时:单通道10 MS/s

12/14位时:双通道5MS/s

14位时:双通道5MS/s

16位时:双通道3.12 MS/s

30MHz

双通道32 MB

单通道64MB

17800

HS5-110


USB 或

以太网

2

可括到

8通道

12位分辨率时:单通道100 MS/s

12位分辨率时:双通道50 MS/s

14位分辨率时:双通道20 MS/s

16位分辨率时:双通道1.25 MS/s

12/14位时:单通道5 MS/s

12/14位时:双通道2 MS/s

14位时:双通道2 MS/s

16位时:双通道1.25 MS/s

10MHz

双通道32 MB

单通道64MB

15800

HS5-055


USB或

以太网

2

可括到

8通道

12位分辨率时:单通道50 MS/s

12位分辨率时:双通道20 MS/s

14位分辨率时:双通道10 MS/s

16位分辨率时:双通道625kS/s

12/14位时:单通道2 MS/s

12/14位时:双通道1 MS/s

14位时:双通道1 MS/s

16位时:双通道625 KS/s

5MHz

双通道32 MB

单通道64MB

13800




CAN、I2C、串口RS232等多种协议分析仪:

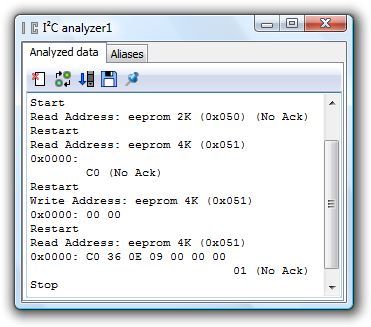

I2C协议分析仪  :

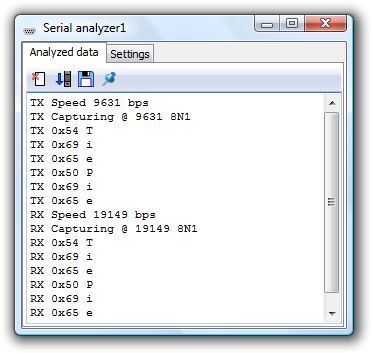

RS232/RS485 串口协议分析仪:



Handyscope  HS4的各种串行协议分析器可以用来分析和调试串行数据总线。串行数据的数据信息会在表格中详尽地显示出来。定位“错误的”数据包变得非常容易。对每一个开发人员或维修技师来说,这都是一个受欢迎的选项。协议分析器可以用在CAN总线数据、I2C通信和其他各种串行数据通信上。

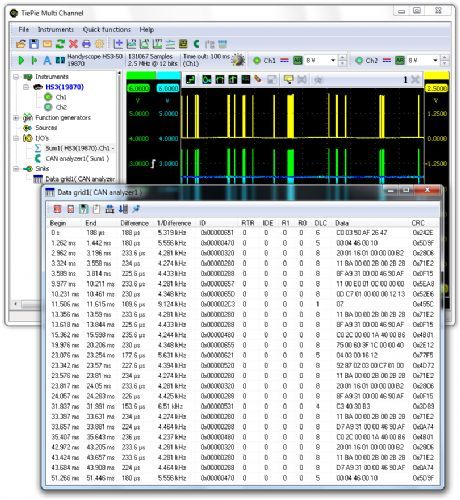

图显示的是解码的CAN总线信息。

HS5具备 I2C协议分析仪,CA N总线分析仪,串口分析仪,SM总线,PM总线,TWI总线,Access总线,J1939解码,音频分析,MIDI、DMX分析
