基于PC的波形发生器DYLAI300

北京迪阳产销波形发生器卡,提供波形发生器卡的价格,采样频率:1Hz~~1GHz ,8~~16位 ,输出频率在1Hz~~300MHz,并提供完整解决方案.010-62156134
生产厂商: 迪阳公司 产品型号: DYLAI300
产品简介: 北京迪阳产销波形发生器卡,提供波形发生器卡的价格,采样频率:1Hz~~1GHz ,8~~16位 ,输出频率在1Hz~~300MHz,并提供完整解决方案.010-62156134

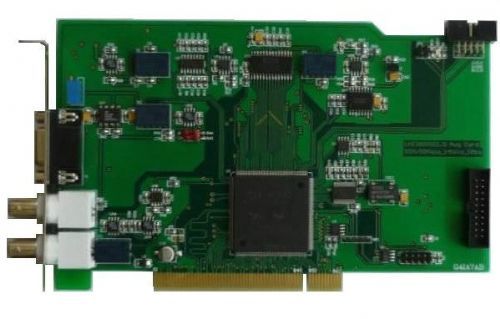

DYLAI300-PCI 50M-14bit-1CH 任意波形发生卡:

型号
最高时钟
总线
精度
通道
波形长度
价格
DYLAI300
50MHz
PCI
14
1CH
256K/CH
3900
DYLAI300VSE
50MHz
PCI
14
1CH
1024K/CH
4200

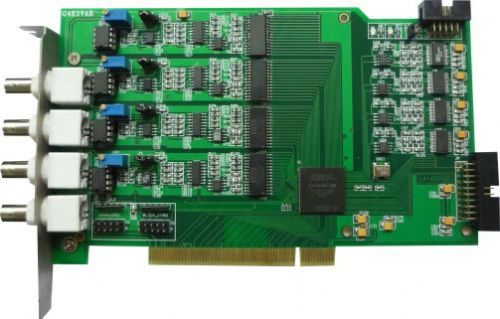

DYLAI320VSE
80MHz
PCI
14
2CH
256K/CH
4900
DYLAI420VSE
100MHz
PCI
14
4CH
16K/CH
8900
DYLAI5014
50MHz
PC104
14
1CH
1024K/CH
4200








特性:
·         安装和配置容易,支持即插即用,系统对其进行自动配置
·         14bit的D/A 分辨率
·         每台集成1通道信号输出
·         在线修改波形的频率和幅度
      自动校准零点
LAI300任意波形发生卡——有一路波形输出、一路计数/测频输入和8个DI输入、8路DO输出、6路8位低速度DAC。为我公司LAI200产品的升级替代产品,用户可用鼠标编辑所需的任意波形,也可选择正弦波、方波、三角波、锯齿、TTL、白噪声、高斯噪声、梯形、指数、AM、FM、扫频等常规波形,可设置波形的幅度、频率、偏置量等参数。LAI300采用DDS合成技术、全表贴工艺、大规模FPGA技术,具有频率精度高、分辨率高、可靠性好、软件支持丰富等优点,可广泛用于个人实验室和自动测试系统。
1.2 技术性能指标
T1波形输出通道
LAI300
波形频率
0.1Hz(DC) ~5MHz
频率分辨率
0.02Hz
DAC时钟
0~50MHz连续可调,步进为0.2Hz
通道数
1CH波形输出+同步端+1路测频计数+8个DI口+8路DO口+6路8位DAC
波形长度
LAI300:256Ksa/CH    LAI300VSE 1024Ksa/CH
垂直分辨率
14位
频率稳定度
<30ppm
波形幅度
0~±10V、0~±1V
波形个数
1~4095个、循环输出
输出阻抗
100Ω,输出电流50mA   Vpeak=100mA
低通滤波
5MHz、1MHz、100KHz、10KHz、1KHz程控
带内波动
<1%在1Hz~1MHz内<1%,(设为5MHz低通滤波)
最大非线性
<0.2% 1KHz正弦波
信噪比
-65db (1KHz 正弦波)
直流精度
±1V档<1%,±10V档<0.2%
交流精度
±1V档<1%,±10V档<0.2%
谐波失真
LAI300 :-65dBc(<1KHz)、 -58dBc(100KHz)
软件平台
Windows2000/XP
T2测频率通道
频率范围
0~5MHz
输入电压
200mV~±10 Vpp
耦合方式
AC
测频精度
±(1Hz+Fs*30ppm)
二次开发
提供常用开发平台下的Demo源代码(VC、Cvi、Vb、Labview、C++ Builder)。

1.3 软件支持
LAI300和LAI320VSE任意波形发生卡提供丰富的软件支持, 提供集成软件和驱动程序以及编程接口、动态连接库、使用例程等。
1.4 工作原理

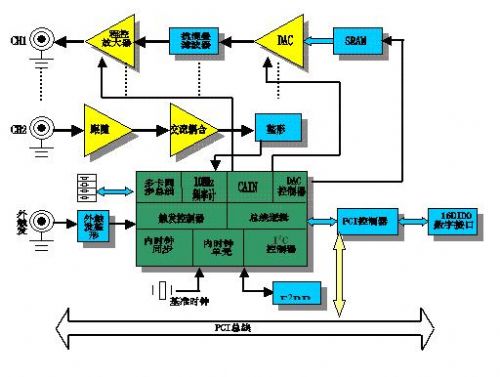

图一、LAI300原理框图

工作原理:
PC机将波形数据通过PCI总线送到存储器中,存储器循环地将波形数据发送到DAC电路,由DDS(数字频率合成器)电路产生相应的DAC刷新时钟(0~50MHz,步进0.04Hz)。DAC输出波形经缓冲放大、低通滤波、放大输出。
输出的波形可经过频率计进行测试,频率计的范围0~5MHz误差为±1Hz*30ppm,也可测量外部信号的频率。






第二章   硬件安装与设置
2.1 最低配置:
   LAI300—— Pentium及其兼容机,128M内存、1024x768监视器、PCI2.2总线。
    LAI320VSE——Pentium及其兼容机,128M内存、1024x768监视器。
2.2 板卡外型

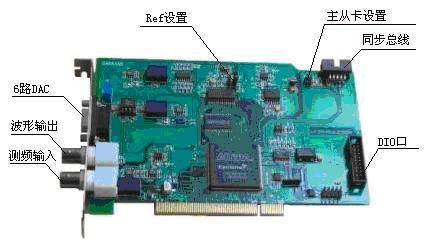

LAI300板卡外型:

图三、LAI300板卡外型

 LAI300-PCI为标准的PCI插卡,其中:
     VR1: 波形幅度校准电位器[出厂已标定]
     T1  信号输出端。
 T2:  外部测频输入端
 D1:  工作指示灯
 J2:  数字量输入/输出口(DI/DO)
 JP2: 同步端,多通道扩展
 S1、S2 主从卡设置跳线(作从卡时要竖直方向短接)
6路DAC J1 管脚定义
序号


AGND
1
DAC2
2
DAC2输出
DAC4
3
DAC4输出
DAC0
4
DAC0输出
AGND
5
DAC3
6
DAC3输出
DAC5
7
DAC5输出
DAC1
8
DAC1输出
AGND
9

数字DIO口JP3定义

序号


DO0
1
TTL输出
DO1
2
TTL输出
DO2
3
TTL输出
DO3
4
TTL输出
DO4
5
TTL输出
DO5
6
TTL输出
DO6
7
TTL输出
DO7
8
TTL输出
GND
9、10、19、20
DI0
11
TTL输入
DI1
12
TTL输入
DI2
13
TTL输入
DI3
14
TTL输入
DI4
15
TTL输入
DI5
16
TTL输入
DI6
17
TTL输入
DI7
18
TTL输入

    注意事项:卡需用到PCI总线上的3.3V电源,某些老式工控机

    没提供3.3V电源,需要跟换ATX电源。


订购信息:

最高DAC时钟
D/A精度
通道数
波形长度
LAI300-PCI
50MHz
14
1CH
256Ksa/CH

注:波形长度可扩展到512Ksa/CH(1MBytes)


配件:
安装光盘一张,BNC线一根,信号输出线一根,20芯数据线一根
