输入通道
|
2 模拟通道
|
输出通道
|
1 模拟通道
|
A/D 转换
分辨率
每秒有效数据传送
转换时间
|
8 位 = 0.39%
100000000 采样点/每秒
10 纳秒
|
模拟输入
灵敏度
最大电压
阻抗
耦合
精确度
带宽
|
100 mV .. 80 V(满刻度)
200 V(DC + AC 峰值 < 10 kHz)
1 MOhm / 30 pF
AC/DC
1% ± 1 LSB
DC 到50 MHz
|

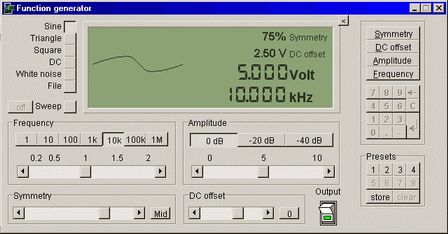

任意波形发生器
采样速率
分辨率
带宽
阻抗
耦合
输出幅度
幅度步骤
DC 电平
波形
对称
|
0 - 25 MHz
10 位
DC 到 2 MHz
50 Ohm
DC
-12 伏 ~~12 伏
0 - 0.1 V 1024 步骤
0.0 - 0.9 V 1024 步骤
0.9 - 12 V 1024 步骤
0 - 12 V in 1024 步骤
方波, 三角波, 正弦波, DC, 白噪声和用户自定义
1 - 99%, 1% 步骤
|
触发系统
触发方式
电平调整
分辨率
前触发
后触发
|
数字, 2 电平 沿, 窗口, 峰峰值, TV, 外部
0 - 100% 满刻度调整
0.39% (8 位)
0 - 32768 采样 (0 - 100%)
0 - 32768 采样 (0 - 100%)
|
最大采样速率
|
在双通道时是50 MHz/s 采样, 在单通道时是100 MHz/s 采 样
|
存储深度
|
32或64 K字节
|
输入/输出地址
|
并行口1, 2, 3
|
电源
|
90 - 260 V交流或 12-24 V直流; 10 W
|
尺寸
高
长
宽
带子长
|
65 mm (2.6)
275 mm (10.8)
170 mm (6.7)
1.8 m (70)
|
重量
|
1250 克 (44 盎司)
|
附件
|
2 根示波探头 1:1 - 1:10 可手动变换
电源线
并行接口电缆
|
最低系统配置
|
|
中央处理器
|
486DX2-66
如果用DOS软件 286以上机器即可 。
|
内存
硬盘空间 |
8 M字节
4 M字节
|
操作系统
|
Windows 9x, Windows XP, Windows NT
DOS 软件需要DOS3.3或更高。
|
软驱
|
3.5
|

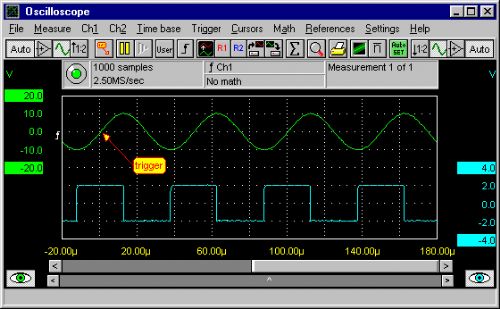

特别的设计使控制示波器变得非常容易操作和直观。
如果垂直轴的偏移设置需要改变,那么简单的拖动垂直轴的标记到需要的位置即可。
如果改变增益设置,抓住垂直轴反端的一头拖它到预定的位置,然后就可扩展和压缩垂直轴。
在垂直轴上按住鼠标的右键,弹出一个菜单,在弹出的菜单中所有的通道参数可改变。
|

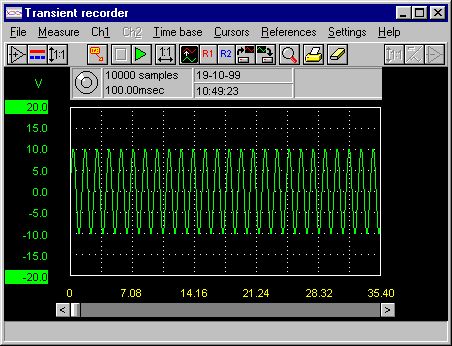

示波器靠软件实现了一个先进的滚动记录条,滚动条的宽度表示了总的记录内容,底部滑动块的宽度表示了记录的可见显示部分,如果要改变所观察记录大小,可用鼠标抓着滑动块的边沿拖动它到左或右,观察前后的信号波形,滑块的宽度也相应改变,如国要改变所观察记录的偏移,抓住滑块本身和拖它到优先的位置。
|

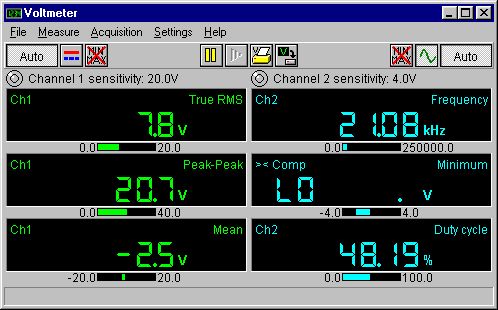

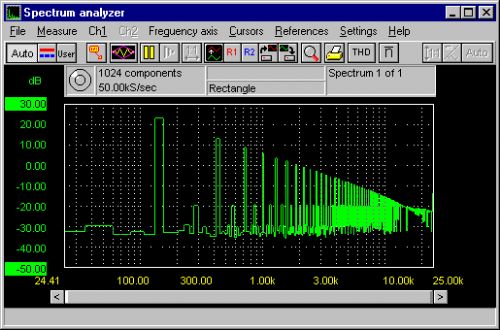

均方根
峰峰值
平均值
最大值
|
最小值
dBm
功率值
振幅因数
|
频率
周期
瞬态值
|
Ch1
Ch2
Ch1 + Ch2
Ch1 - Ch2
|
Ch2 - Ch1
Ch1 * Ch2
Ch1 / Ch2
Ch2 / Ch1
|
记录 (Ch1 / Ch2)
记录 (Ch2 / Ch1
最小值
最大值
|
>当时±HI
<当时±LO
<> HI LO
><比较
|
