HP3 5-100MS/s采样率:差分USB数据采集卡及带示波器功能

一个模拟差分输入通道,最大采样速率 100MS/s,最大存储深度 1M样点。垂直分辩率10 Bit,连续存盘最高达10MHz,HP-5MS/s 2900元 20MS/s 3900 元 100MS/s :5900元
生产厂商: 荷兰TIEPIE公司 产品型号: HP3
产品简介: 一个模拟差分输入通道,最大采样速率 100MS/s,最大存储深度 1M样点。垂直分辩率10 Bit,连续存盘最高达10MHz,HP-5MS/s 2900元 20MS/s 3900 元 100MS/s :5900元


Handyprobe HP3-100MS/s 便携式差分USB高速采集卡及示波器

HP-5MS/s 价格: 680元 HP-20MS/s: 980元 HP100MS/s: 1980元


并配有一套软件 集多种仪器于一身:高压示波器,频谱分析仪,高速采集卡,数据记录仪,I2C协议分析仪,CAN总线分析,串口总线分析仪

这款便携式组合仪器几乎能解决所有测量问题:

差分输入:

Handyprobe HP3 是一款配有差分输入最大输入电压800伏(有效值566伏)
的USB高速数据采集卡及示波器。由于是差分输入,因次不可能造成示波器对地断路。高电压输入范围使应用Handyprobe无须另加额外的衰减器。

HP3 配一种专用的低噪声测试引线,使得量测时不受外界干扰,测量精准.

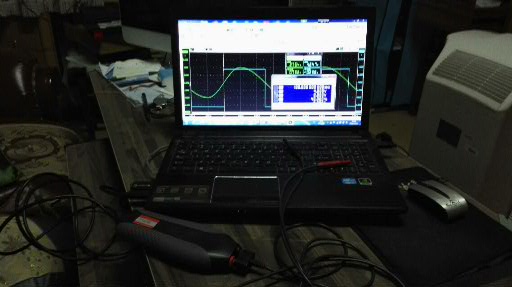

通过 USB 口连接 ,可测量所有信号。并传送电脑分析。



采集数据处理:

数学运算,如加、减、乘、除,集成,区分等,可在处理块的形式。除了数学运算之外,还有一些处理
块来执行其他操作的数据,如确定最小或最大值,限制在指定范围内,平均,过滤,应用增益和偏移等
结合这些数学处理块提供了无与伦比的构造复杂数学运算的可能性。
所有运算结果都能以一个或多个图形模式显示,可以以数字模式显示,也可以用不同的格式写入磁盘便于事后分析。

频谱分析:

用频谱分析仪看你测量信号的频谱图, 信号旁边的时域信号。用各种窗函数和显示功能满足您的要求。

流盘方式(连续存盘) :


先进的驱动技术使得Handyprobe HP3示波器能测量连续数据流到计算机硬盘而不丢数,最大10MS/s速率。最大测量时间仅受硬盘空间限制,任何高速的长时间的信号可事先存储下来,事后在进行详细的分析.

可高速数据流盘不丢数,最高速可达10MHz/s。

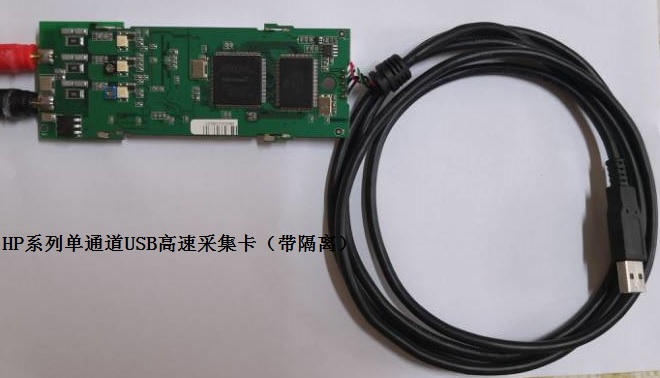

HP3 本身就是一款高速采集卡 ,可用于高速数据采集,用VB、VC、Labview 进行二次开发。


关键特性:
·一个模拟差分输入通道,最大采样速率 100MS/s,最大存储深度 1M样点。
·垂直分辩率10 Bit,藕合方式AC/DC,输入阻抗 2.1M欧姆//15pF
·快速和精巧的测量仪器,具有200mV到800V满量程输入范围,无须额外的探头或
衰减器。
·50MHz高带宽能购精确分析快速变化的信号。
·由于是差分输入,不可能造成对地断路,这对计算机是一个额外保护
·两个测量点能够远端分离,使它易于测量大型电器设备
·快速流盘,达到连续每秒100000采样点适用于快速和长时间测量
·满量程幅值精度0.3 %,而大多数示波器仅有2 %~ 3 %精度
·无需外接电源,电源取自计算机的USB口
·功能强大的示波器多通道软件,具有多种信号分析功能的频谱分析,Y-t记录仪和电压表

·输出测量数据到各种文件格式,易于创建自己的报告

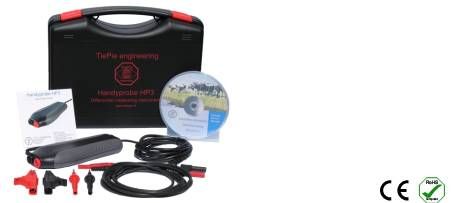

·Handyprobe示波器随机配有工具箱,包扩测试线和鳄鱼夹

HP3 有高达 100MHz/s 的高速采样, 它的差分输入能承受高达 800V的高电压,并配有轻巧漂亮的外壳, 很适合手持野外作业, 供电仅通过USB口

取电, 这种多用途能承受高压的USB示波器, 在任何需要高压的领域都能完美的进行测量.


HP3的技术指标:下图就是高压USB虚拟示波器详细的技术指标,包括:采集,触发,和通常的指标:

高速采集卡:

输入通道

1通道

通道1

隔离的4毫米香蕉插孔与外部连接

类型

差分输入

分辨率

10位

幅值精度

满格0.3%

范围

+/-0.2V到+/-800V满格2-4-8步

输入电压全范围

600V有效,降低3db下

藕合

AC/DC

阻抗

2.1 MOhm // 15 pF

最大输入电压



最大共模电压

200 mV到8V范围: 12V

20V到80V范围: 120V

200V到800V范围: 800V

共模抑制比

60db

带宽最大(3DB)

50MHz

交流藕合截止频率

1.5Hz

上升时间

10ns

超调

1%

最大采样率

几款型号

HP3-100

100MS/S实时

HP3-20

20MS/S实时

HP3-5

 5MS/S实时

最大连续存盘速率

这几款型号

HP3-100

10MS/S实时

HP3-20

2MS/S实时

HP3-5

 500KS/S实时

采样时钟

内部

精度

+/-0.01%

稳定性

在-40 °度 到+85 °度下,误差不超过百万分之一

时基老化度

每年不超过百万分之0.05

缓存

1048576 采样点

系统

数3字,二级电压

触发源

CH1通道

触发方式

上升沿,下降沿

电平调节

0~~100%满刻度下

滞后调节

0~~100%满刻度下

分辨率

0.1%在10位下

预触发

0到1048576采样点(0到100%, 1点采样分辨率)

后触发

0到1048576采样点(0到100%, 1点采样分辨率)

触发延迟

0到4194303点采样, 1点采样分辨率

接口方式

USB 2.0高速(480 Mbit/s); (USB 1.1全速(12 Mbit/s)和兼容USB 3.0

取电方式

USB口取电,最大400ma,功率2W

物理尺寸

177*68*25英寸,

环境温度

0~~55度

环境湿度

10~~90%不结霜

重量

500克

操作系统

Windows 98/ME/2000/XP/Vista/7/8/10

附件

测试探针tp-tp90

鳄鱼夹tp-ac80i

手腕带

国际认证

符和CE认证标准,符合RoHS认证标准

操作手册

仪器手册,软件手册,CD软件光盘


典型应用:

优良的硬件品质和灵活易用的软件
HandyProbe HP3成为用户的一个理想测试仪器
如电源功率的测量, 开关模型功率测量, 频率转换器测量,汽车线路的测量,
还有差分输入领域也可以直接测量各种通讯总线如CAN 总线。
