40路集成电路在线测试仪

可以测试74ch系列、74ls 系列、CD4000系列、HEF400系列、4500系列、运算放大器、接口类芯片、光耦、晶体管自动识别、稳压管稳压值识别等等。内置各类芯片数据模型 1300余种、晶体管数据模型420余种, 涵盖了常见的大部分24脚以内的器件
生产厂商: 迪阳 产品型号: TSH-06F
产品简介: 可以测试74ch系列、74ls 系列、CD4000系列、HEF400系列、4500系列、运算放大器、接口类芯片、光耦、晶体管自动识别、稳压管稳压值识别等等。内置各类芯片数据模型 1300余种、晶体管数据模型420余种, 涵盖了常见的大部分24脚以内的器件

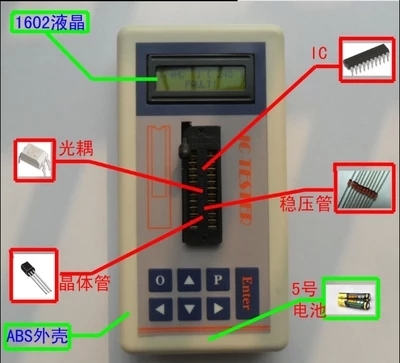

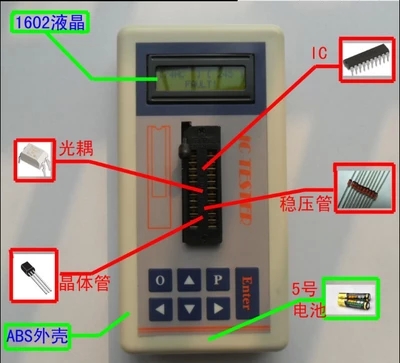

TSH维修精灵是一款专门为一线维修人员设计的多功能维修测试仪,可选择不同的测试模式5v模式、3.3v模式、auto模式等可以测试74ch系列、74ls 系列、CD4000系列、HEF400系列、4500系列、运算放大器、接口类芯片、光耦、晶体管自动识别、稳压管稳压值识别等等。内置各类芯片数据模型 1300余种、晶体管数据模型420余种, 涵盖了常见的大部分24脚以内的器件,可以大幅度降低维修工作量,提高维修效率。

(据《通用数字集成电路速查手册》工业出版社版,通用数字集成电路合计1420余个型号和类别,包含TTL标准和COMS标准等等.)
编程器和测试仪的区别:
编 程器的主要功能是编程而不是器件测试,器件测试只是其附加功能,它的逻辑状态读取都 是io,不能区别对待74HC系列和74LS系列,且无法区分 CD4000系列和HEF4000系列的区别..稍有电子常识的人都知道74hc系列和74ls系列采用了不同的逻辑电平标准,CD4000系列也不完全 等同于HEF4000系列,例如CD4068、CD4078就和HEF4068、HEF4078就有逻辑功能差异不可代换,这类器件占一定比例。
数 字芯片主要有TTL电平标准和COMS电平标准,维修精灵完全按其电平标准判断,以保测试可靠性。编程器一般只能测试其逻辑功能是否正确,而不能对阀值进 行测试。例如:用编程器搜索74HC00,编程器将只显示7400,而不能显示是哪种电平标准的。当被测试芯片出现老化、驱动能力下降、等软故障时编程器 是根本测试不出来的。维修精灵则是依据阀值进行判断,同样如在搜索74HC00时将显示74HC00,搜索74LS00时显示74LS00,或在HC模式 下测试LS芯片将被认为芯片损坏!等等反之亦然。
 请注意:没有阀值判断能力的测试仪毫无实际使用意义,本机的设计宗旨是以最可靠的测试方式服务于维修业,请不要拿本机与简单型号判断型测试仪进行比较。本机内部各种数字、模拟芯片就使用了多达12片!还有大量阻容、晶体管、
