HS4-diff 差分示波器
生产厂商： tiepie
产品型号： HS4-diff-10MHz
产品简介： Handyscope HS4 DIFF 是一款 4 通道差分 USB 示波器，最高采样率 50MSa/s，每通道存储深度 128Kpts。差分输入通道可实现安全测量，避免经由示波器引发短路
产品简介： Handyscope HS4 DIFF 是一款 4 通道差分 USB 示波器，最高采样率 50MSa/s，每通道存储深度 128Kpts。差分输入通道可实现安全测量，避免经由示波器引发短路
售价：￥12000
Handyscope HS4 DIFF 是一款 4 通道差分 USB 示波器，最高采样率 50MSa/s，每通道存储深度 128Kpts。差分输入通道可实现安全测量，避免经由示波器引发短路。Handyscope HS4 DIFF 配套完整测量软件包，可满足各类测量应用需求。
差分输入
Handyscope HS4 DIFF 配备四路隔离差分输入通道，非常适合高压电路、放大器、开关电源、功率逆变器等场景测量，彻底消除通过示波器造成短路的风险！
了解更多差分测量相关内容
高速连续流盘采集
除了示波器的块模式采集，Handyscope HS4 DIFF 还可作为数据记录仪进行连续流式测量，向电脑不间断传输数据流。数据可实时屏幕显示，也可保存至硬盘。
多台 Handyscope HS4 DIFF 级联
单台 Handyscope HS4 DIFF 通道不足时，可与一台或多台同型号设备级联，组成一体化测量系统，同步采集所有设备全部通道的信号
Handyscope HS4 DIFF 配套多功能多通道示波器软件，可将该设备切换为示波器、频谱分析仪、数据记录仪、万用表以及协议分析仪。

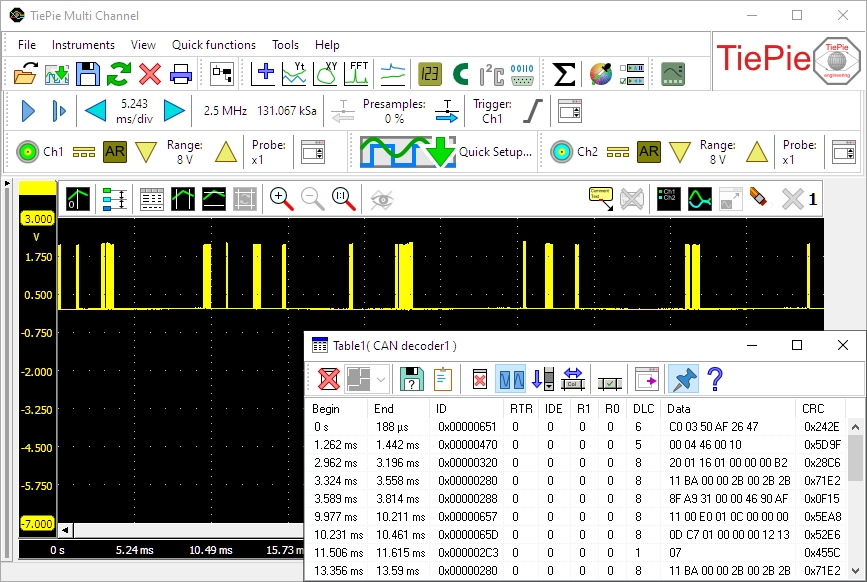

灵活的信号显示
软件中的示波器、频谱分析仪与数据记录仪模块，提供高度灵活的方式展示被测信号的各类信息。界面可创建一个或多个图表，每个图表可显示一路或多路信号，不同图表可分别查看信号的不同片段。
图表支持以 Y-t 时域模式、XY 李萨如图模式，或是频谱模式显示 Handyscope 采集的信号，可选择开启或关闭插值。图表内所有元素的颜色均可自定义。图表尺寸可自由调整，既可以全部放在同一个窗口内，也可以拆分到多个独立窗口，窗口可随意摆放在电脑桌面任意位置。
适配触摸屏的工具栏
系统识别到每一台 Handyscope 设备后，都会生成示波器工具栏与通道工具栏。便捷的工具栏带有清晰按键，涵盖示波器及其通道的全部设置项；工具栏实时显示示波器当前参数，支持直接修改全部配置。按键尺寸较大，非常适合触摸屏操作。
工具栏可在软件设置中完整自定义：可调整按键大小、增删按键、调整按键排列顺序。
了解更多示波器工具栏… 了解更多通道工具栏…
丰富的自动测量功能
多通道示波器软件内置大量自动测量项，可对 Handyscope 采集的全部信号，或是选中的部分信号执行测量。借助示波器自动测量功能，可以挖掘信号的各项细节。软件配备两组光标（横向 + 纵向），用来框选需要仔细分析的信号区间。
自动测量参数示例：最小值、最大值、峰峰值、有效值、平均值、方差、标准差、频率。
测量结果在独立数值窗口展示，窗口可放在桌面任意位置。配套简易工具栏，一键开启 / 关闭对应测量项。测量结果可复制到剪贴板，方便写入测试报告。打印图表时，光标与测量数值可一并输出。

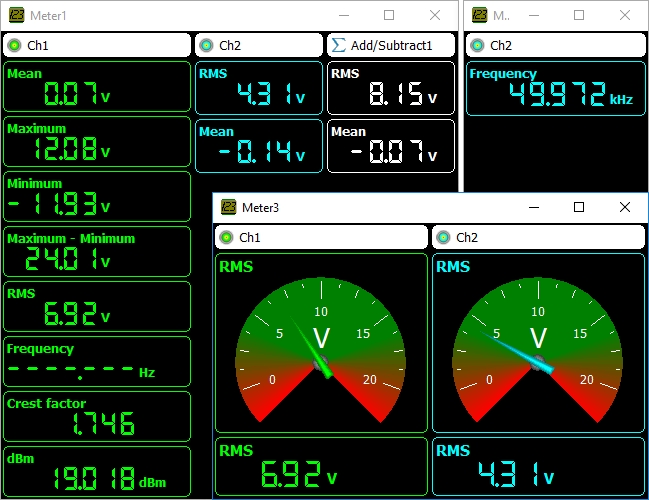

万用表模块
多通道示波器软件内置万用表功能，可将 Handyscope 变为万用表，用于测量、监测信号的特定参数，例如真有效值、频率、最大值等。
该万用表模块支持创建任意数量的可自定义显示面板，既可以数字形式展示测量值，也可以仪表盘样式显示。仪表盘模式在调试电路参数时十分实用，例如调零偏置电压。
更多功能
想要探索这款适配 Handyscope HS4 DIFF 的全功能多通道示波器软件的其余特性，请访问多通道示波器软件页面查看完整说明。
Handyscope HS4 DIFF 技术规格（译文）
表格
项目 参数
模拟输入通道数量 4 路
通道 CH1~CH4 隔离 BNC 母座
通道类型 差分输入
分辨率 软件可选
原生分辨率 12 bit
增强分辨率 14 bit、16 bit
精度 满量程的 0.3% ±1 LSB
噪声 135 µVrms（200mV 量程，12bit，50MSa/s）
50 µVrms（200mV 量程，16bit，195kSa/s）
满量程档位 ±200 mV
±400 mV±800 mV±2 V±4 V±8 V±20 V±40 V±80 V
耦合方式 交流 AC / 直流 DC
输入阻抗 2 MΩ / 40 pF
最大输入电压（所有量程） ±200 V（直流 + 交流峰值 <10kHz）
搭配 1:10 衰减器：±300 V（直流 + 交流峰值 <10kHz）
最大共模电压 200mV ~ 800mV 量程：2 V
2V ~ 8V 量程：20 V
20V ~ 80V 量程：200 V
共模抑制比 CMRR -48 dB
带宽（-3dB） 最高 DC ~ 50 MHz
AC 耦合截止频率（-3dB） 1 Hz
通道隔离电压 500 V
通道间串扰 -80 dB
最高采样率
表格
型号 HS4 DIFF-50 HS4 DIFF-25 HS4 DIFF-10
12 bit 50 MSa/s 25 MSa/s 10 MSa/s
14 bit 3.125 MSa/s 3.125 MSa/s 3.125 MSa/s
16 bit 195.3 kSa/s 195.3 kSa/s 195.3 kSa/s
最高连续流采集速率
表格
型号 HS4 DIFF-50 HS4 DIFF-25 HS4 DIFF-10
12 bit 500 kSa/s 250 kSa/s 100 kSa/s
14 bit 480.8 kSa/s 250 kSa/s 99.2 kSa/s
16 bit 195.3 kSa/s 195.3 kSa/s 97.7 kSa/s
采样时钟源
内部时钟：石英晶振
精度：±0.01 %
稳定度：-40℃ ~ +85℃范围内 ±100 ppm
时基老化：±5 ppm / 年
外部时钟：扩展连接器接入
电平：3.3V TTL，兼容 5V TTL
频率范围：95 MHz ~ 105 MHz
存储深度
每通道 128 Kpts
触发系统
仅示波器块采集模式可用，连续流模式不支持触发
系统类型：数字双电平触发
触发源：CH1、CH2、CH3、CH4、通道或逻辑、外部数字触发
触发模式：上升沿、下降沿、窗口内触发、窗口外触发
触发电平调节范围：满量程 0~100%
触发迟滞调节范围：满量程 0~100%
电平分辨率：0.025%（12bit）
预触发：0 ~ 131071 采样点，1 点步进
后触发：0 ~ 131071 采样点，1 点步进
触发保持时间：0 ~ 1048576 采样点，1 点步进
外部数字触发
输入接口：扩展连接器
电压范围：0 ~ 3.3V（最大 5V）
耦合方式：DC 直流耦合
接口
接口：USB2.0 High Speed（480 Mbit/s）；向下兼容 USB1.1 Full Speed（12 Mbit/s），兼容 USB3.0
供电要求
USB 端口供电：最大 500 mA（最大 2.5 W）
外部电源 / 扩展连接器供电：最大 1500 mA（最大 7.5 W）
最低输入电压：4.5 VDC
最高输入电压：14 VDC
物理尺寸
高度：25 mm（1 英寸）
长度：170 mm（6.7 英寸）
宽度：140 mm（5.2 英寸）
配套线缆长度：1.8 m（70 英寸）
重量：460 g（16 盎司）
I/O 连接器
通道 1~4：隔离 BNC 母头
USB：固定线缆，USB2.0/1.1 A 型公头
扩展接口：25 针 D-Sub 母座
系统要求
PC 连接：USB2.0 高速；兼容 USB1.1、USB3.0
操作系统：Windows 10 / 11 64 位；Linux（通过 libtiepie-hw 开发库）
使用环境
环境温度：0 ~ 55 ℃
相对湿度：10% ~ 90%，无凝露
储存环境
环境温度：-20 ~ 70 ℃
相对湿度：5% ~ 95%，无凝露
认证与合规
CE 认证：是
RoHS：是

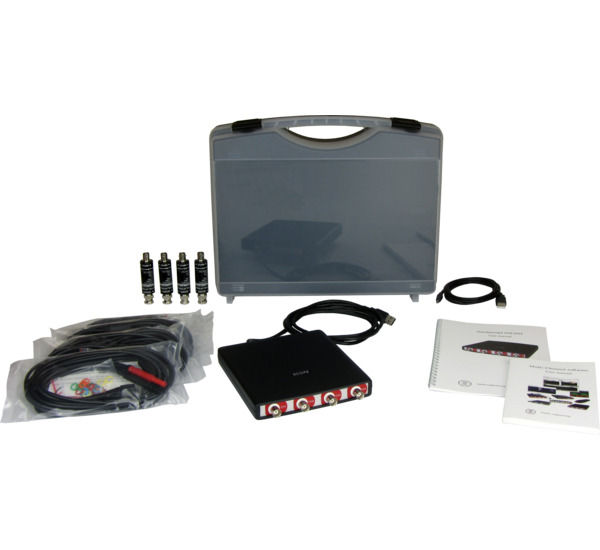

包装清单
便携防护箱
主机：Handyscope HS4 DIFF
测试线：4 根 TP-C812B，BNC 转 4mm 香蕉插头
附件：4 个 TP-DA10 差分衰减探头
外接供电线缆（用于第二个 USB 口取电）
软件：Windows10/11 64 位，官网下载
驱动：Windows10/11 64 位，官网下载
SDK 开发包：Windows10/11 64 位、Linux，官网下载
手册：仪器手册 + 软件用户手册（纸质彩印版 + 电子版，官网获取）
整套包装重量：约 3 kg
差分输入
Handyscope HS4 DIFF 配备四路隔离差分输入通道，非常适合高压电路、放大器、开关电源、功率逆变器等场景测量，彻底消除通过示波器造成短路的风险！
了解更多差分测量相关内容
高速连续流盘采集
除了示波器的块模式采集，Handyscope HS4 DIFF 还可作为数据记录仪进行连续流式测量，向电脑不间断传输数据流。数据可实时屏幕显示，也可保存至硬盘。
多台 Handyscope HS4 DIFF 级联
单台 Handyscope HS4 DIFF 通道不足时，可与一台或多台同型号设备级联，组成一体化测量系统，同步采集所有设备全部通道的信号
Handyscope HS4 DIFF 配套多功能多通道示波器软件，可将该设备切换为示波器、频谱分析仪、数据记录仪、万用表以及协议分析仪。灵活的信号显示
软件中的示波器、频谱分析仪与数据记录仪模块，提供高度灵活的方式展示被测信号的各类信息。界面可创建一个或多个图表，每个图表可显示一路或多路信号，不同图表可分别查看信号的不同片段。
图表支持以 Y-t 时域模式、XY 李萨如图模式，或是频谱模式显示 Handyscope 采集的信号，可选择开启或关闭插值。图表内所有元素的颜色均可自定义。图表尺寸可自由调整，既可以全部放在同一个窗口内，也可以拆分到多个独立窗口，窗口可随意摆放在电脑桌面任意位置。
适配触摸屏的工具栏
系统识别到每一台 Handyscope 设备后，都会生成示波器工具栏与通道工具栏。便捷的工具栏带有清晰按键，涵盖示波器及其通道的全部设置项；工具栏实时显示示波器当前参数，支持直接修改全部配置。按键尺寸较大，非常适合触摸屏操作。
工具栏可在软件设置中完整自定义：可调整按键大小、增删按键、调整按键排列顺序。
了解更多示波器工具栏… 了解更多通道工具栏…
丰富的自动测量功能
多通道示波器软件内置大量自动测量项，可对 Handyscope 采集的全部信号，或是选中的部分信号执行测量。借助示波器自动测量功能，可以挖掘信号的各项细节。软件配备两组光标（横向 + 纵向），用来框选需要仔细分析的信号区间。
自动测量参数示例：最小值、最大值、峰峰值、有效值、平均值、方差、标准差、频率。
测量结果在独立数值窗口展示，窗口可放在桌面任意位置。配套简易工具栏，一键开启 / 关闭对应测量项。测量结果可复制到剪贴板，方便写入测试报告。打印图表时，光标与测量数值可一并输出。
万用表模块
多通道示波器软件内置万用表功能，可将 Handyscope 变为万用表，用于测量、监测信号的特定参数，例如真有效值、频率、最大值等。
该万用表模块支持创建任意数量的可自定义显示面板，既可以数字形式展示测量值，也可以仪表盘样式显示。仪表盘模式在调试电路参数时十分实用，例如调零偏置电压。
更多功能
想要探索这款适配 Handyscope HS4 DIFF 的全功能多通道示波器软件的其余特性，请访问多通道示波器软件页面查看完整说明。
Handyscope HS4 DIFF 技术规格（译文）
下表为 Handyscope HS4 DIFF 的详细技术指标，可跳转查看：采集系统、触发系统、其他参数
表格
项目 参数
模拟输入通道数量 4 路
通道 CH1~CH4 隔离 BNC 母座
通道类型 差分输入
分辨率 软件可选
原生分辨率 12 bit
增强分辨率 14 bit、16 bit
精度 满量程的 0.3% ±1 LSB
噪声 135 µVrms（200mV 量程，12bit，50MSa/s）
50 µVrms（200mV 量程，16bit，195kSa/s）
满量程档位 ±200 mV
±400 mV±800 mV±2 V±4 V±8 V±20 V±40 V±80 V
耦合方式 交流 AC / 直流 DC
输入阻抗 2 MΩ / 40 pF
最大输入电压（所有量程） ±200 V（直流 + 交流峰值 <10kHz）
搭配 1:10 衰减器：±300 V（直流 + 交流峰值 <10kHz）
最大共模电压 200mV ~ 800mV 量程：2 V
2V ~ 8V 量程：20 V
20V ~ 80V 量程：200 V
共模抑制比 CMRR -48 dB
带宽（-3dB） 最高 DC ~ 50 MHz
AC 耦合截止频率（-3dB） 1 Hz
通道隔离电压 500 V
通道间串扰 -80 dB
最高采样率
表格
型号 HS4 DIFF-50 HS4 DIFF-25 HS4 DIFF-10
12 bit 50 MSa/s 25 MSa/s 10 MSa/s
14 bit 3.125 MSa/s 3.125 MSa/s 3.125 MSa/s
16 bit 195.3 kSa/s 195.3 kSa/s 195.3 kSa/s
最高连续流采集速率
表格
型号 HS4 DIFF-50 HS4 DIFF-25 HS4 DIFF-10
12 bit 500 kSa/s 250 kSa/s 100 kSa/s
14 bit 480.8 kSa/s 250 kSa/s 99.2 kSa/s
16 bit 195.3 kSa/s 195.3 kSa/s 97.7 kSa/s
采样时钟源
内部时钟：石英晶振
精度：±0.01 %
稳定度：-40℃ ~ +85℃范围内 ±100 ppm
时基老化：±5 ppm / 年
外部时钟：扩展连接器接入
电平：3.3V TTL，兼容 5V TTL
频率范围：95 MHz ~ 105 MHz
存储深度
每通道 128 Kpts
触发系统
仅示波器块采集模式可用，连续流模式不支持触发
系统类型：数字双电平触发
触发源：CH1、CH2、CH3、CH4、通道或逻辑、外部数字触发
触发模式：上升沿、下降沿、窗口内触发、窗口外触发
触发电平调节范围：满量程 0~100%
触发迟滞调节范围：满量程 0~100%
电平分辨率：0.025%（12bit）
预触发：0 ~ 131071 采样点，1 点步进
后触发：0 ~ 131071 采样点，1 点步进
触发保持时间：0 ~ 1048576 采样点，1 点步进
外部数字触发
输入接口：扩展连接器
电压范围：0 ~ 3.3V（最大 5V）
耦合方式：DC 直流耦合
接口
接口：USB2.0 High Speed（480 Mbit/s）；向下兼容 USB1.1 Full Speed（12 Mbit/s），兼容 USB3.0
供电要求
USB 端口供电：最大 500 mA（最大 2.5 W）
外部电源 / 扩展连接器供电：最大 1500 mA（最大 7.5 W）
最低输入电压：4.5 VDC
最高输入电压：14 VDC
物理尺寸
高度：25 mm（1 英寸）
长度：170 mm（6.7 英寸）
宽度：140 mm（5.2 英寸）
配套线缆长度：1.8 m（70 英寸）
重量：460 g（16 盎司）
I/O 连接器
通道 1~4：隔离 BNC 母头
USB：固定线缆，USB2.0/1.1 A 型公头
扩展接口：25 针 D-Sub 母座
系统要求
PC 连接：USB2.0 高速；兼容 USB1.1、USB3.0
操作系统：Windows 10 / 11 64 位；Linux（通过 libtiepie-hw 开发库）
使用环境
环境温度：0 ~ 55 ℃
相对湿度：10% ~ 90%，无凝露
储存环境
环境温度：-20 ~ 70 ℃
相对湿度：5% ~ 95%，无凝露
认证与合规
CE 认证：是
RoHS：是
包装清单
便携防护箱
主机：Handyscope HS4 DIFF
测试线：4 根 TP-C812B，BNC 转 4mm 香蕉插头
附件：4 个 TP-DA10 差分衰减探头
外接供电线缆（用于第二个 USB 口取电）
软件：Windows10/11 64 位，官网下载
驱动：Windows10/11 64 位，官网下载
SDK 开发包：Windows10/11 64 位、Linux，官网下载
手册：仪器手册 + 软件用户手册（纸质彩印版 + 电子版，官网获取）
整套包装重量：约 3 kg
