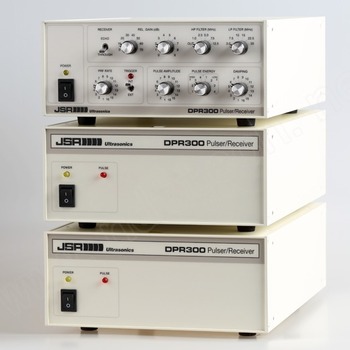

DPR300超声波高压脉冲发生接收器，由北京迪阳公司代理销售
生产厂商： ISR公司
产品型号： DPR300
产品简介： 35MHz带宽（最高50MHz和60MHz可选）；极低的噪声（49 μVp-p input referred @ 35 MHz BW）；可调脉冲幅度高达475V（900V可选）；16档阻尼值设定；可选的高低通滤波器（高低各6个）
产品简介： 35MHz带宽（最高50MHz和60MHz可选）；极低的噪声（49 μVp-p input referred @ 35 MHz BW）；可调脉冲幅度高达475V（900V可选）；16档阻尼值设定；可选的高低通滤波器（高低各6个）
售价：￥39800
DPR300是通用的超声波脉冲发生器/接收器，有着广泛的用途。
DPR300可以在制造过程中配置成手动控制、PC控制或手动与PC同时控制的脉冲发生器/接收器。DPR300部件由前面板和远程PC控制组成，设备受两者设置的控制，每个仪器的设置值为前面板或远程命令接收到的值。
DPR300接收器可应用在带宽为35MHz，50MHz时，DPR300发生器可应用于475v和900V振幅范围内。用户须通过阅读本产品操作手册第六节的脉冲重复频率命令，熟悉配置900 V的DPR300脉冲发生器的操作规定。
在一个典型的DPR300应用程序内，DPR300脉冲发生器产生一个高电压电激励脉冲,这种脉冲适用于仪器的T / R连接器。超声波传感器通过50Ω同轴电缆连接到T / R连接器，用来激发脉冲的电能转换成经材料测试或媒介传播的超声波脉冲。提供四个能量等级、十六个振幅等级、两个脉冲发生器阻抗等级，DPR300能适应专用传感器使用的激励脉冲的各个特性。DPR300的十六个阻尼等级使传感器能够适应较宽的阻尼范围。
DPR300配置为脉冲回波模式操作方式，测试材料的接口或缺陷的反射声回波被转换成电子信号，由传感器输送至dpr300 T / R连接器。低噪声dpr300接收器放大这些电子信号，信号再通过可调节的高通滤波器和低通滤波器传输。dpr300接收器的增益可在13分贝至66分贝范围内调节，有六个高通滤波器和六个低通滤波器用来设置带宽限制的接收器频率响应，放大和滤波后的信号将在仪器接收器的输出连接器处得到。
DPR300也可在独立的接收传感器上使用，用于已通过材料测试或媒介传播的检测声脉冲的传输方式操作。第二个传感器通过连接器连接到DPR300接收器，接收到的信号将如上所述的回波模式操作处理。
DPR300允许外部设备如A / D数字化仪板或示波器同步进行脉冲发生器操作，为了促进这一点, 当仪器在外部触发模式条件下，Trig/同步连接器的脉冲可以用来同步触发脉冲发生器。另外，当DPR300配置为内触发模式，Trig /同步连接器输出短脉冲，同时产生激励脉冲。除了计算机接口连接器，其它所有DPR300上的连接器为BNC类型。
脉冲发生器：
•脉冲类型：负尖脉冲。
•高压电源：100V至475V或100V至900V，可精密调节。在每个电压范围内，拥有16个独立的增量相等的电压可供选择。
•初始过渡（下降时间）小于5 ns（10-90%）为典型的475V脉冲发生器。
•脉冲振幅：峰值475v或–900V。其幅度取决于能量、阻抗、阻尼控制设置和脉冲类型。
•脉冲能量：1.55μ焦耳，304μ焦耳（475v脉冲发生器）。取决于能源和电压设置
•脉冲持续时间：通常10-70 ns半值（负荷50Ω）。取决于能量，阻抗和阻尼控制；
•阻尼：16个阻尼分度值：331、198、142、110、92、77、67、59、52、47、43、39、37、34、32和30欧姆。
•模式：脉冲回波或通过传输。
•通过模式隔离：通常是80分贝（10 MHz）。
•脉冲重复频率：内部：100Hz至5 kHz（475v脉冲发生器），900V的脉冲发生器限制使用。
•外部：0 - 5 kHz（475v脉冲发生器），900V的脉冲发生器限制使用。
•同步输出值：5 V，tr＜30ns，tw = 50 ns.min。
•TTL和CMOS兼容：负载阻抗的最小值是50Ω
•脉冲触发源：通过计算机在内部振荡器和外部源之间选择。
•外部触发输：3 - 5 V的正向脉冲。触发将同步发生在触发信号的前沿。TTL和CMOS兼容。
接收器：
•增益：1 dB步13至66分贝，由主机控制；
•相度：0。（同相）；
•输入阻抗：500Ω（透射传输）；
•带宽：001 - 35 MHz（3分贝）或001–50MHz（3分贝）；
•高通滤波器：直流1、2.5、5、7.5和12.5 MHz；
•低通滤波器：3、7.5、10、15和22.5（35 MHz带宽）或5、10、15、22.5、35（50 MHz带宽）；
•接收器噪声：通常是以输入峰值为49μV时作参考（在60 dB增益，带宽为35 MHz时测量），或以输入峰值为59μV时作参考（在60 dB增益，带宽为35 MHz时测量）；
•输出阻抗：50 Ω ；
•输出电压： 在50Ω时±5 V；
PC或兼容的控制计算机：
•接口：通过RS-232串口使用RJ45型8-conductor电缆双向通信；
•软件：基于Windows的GUI控制程序和SDK是免费提供的；
Windows 2000，Windows XP，Windows Vista和Windows 7。LabVIEW公司提供驱动程序。
环境条件：
•操作温度0～50℃
•工作湿度：相对湿度0至80%（非冷凝）。
10.4其他
•电压：100VAC / 120VAC / 220VAC / 240VAC，50 / 60赫兹。
•功率：10 W
•尺寸：宽216mm x 高89mm x 深304.8mm
•重量：4.54公斤
•操作温度：0～50℃
•保险丝：25A 250V 3AG型慢吹玻璃保险丝
•*注：以上数据均在25℃室温时测得
DPR300 脉冲发生器/接收器操作手册-英文版下载，请点击：DPR300
DPR300可以在制造过程中配置成手动控制、PC控制或手动与PC同时控制的脉冲发生器/接收器。DPR300部件由前面板和远程PC控制组成，设备受两者设置的控制，每个仪器的设置值为前面板或远程命令接收到的值。
DPR300接收器可应用在带宽为35MHz，50MHz时，DPR300发生器可应用于475v和900V振幅范围内。用户须通过阅读本产品操作手册第六节的脉冲重复频率命令，熟悉配置900 V的DPR300脉冲发生器的操作规定。
在一个典型的DPR300应用程序内，DPR300脉冲发生器产生一个高电压电激励脉冲,这种脉冲适用于仪器的T / R连接器。超声波传感器通过50Ω同轴电缆连接到T / R连接器，用来激发脉冲的电能转换成经材料测试或媒介传播的超声波脉冲。提供四个能量等级、十六个振幅等级、两个脉冲发生器阻抗等级，DPR300能适应专用传感器使用的激励脉冲的各个特性。DPR300的十六个阻尼等级使传感器能够适应较宽的阻尼范围。
DPR300配置为脉冲回波模式操作方式，测试材料的接口或缺陷的反射声回波被转换成电子信号，由传感器输送至dpr300 T / R连接器。低噪声dpr300接收器放大这些电子信号，信号再通过可调节的高通滤波器和低通滤波器传输。dpr300接收器的增益可在13分贝至66分贝范围内调节，有六个高通滤波器和六个低通滤波器用来设置带宽限制的接收器频率响应，放大和滤波后的信号将在仪器接收器的输出连接器处得到。
DPR300也可在独立的接收传感器上使用，用于已通过材料测试或媒介传播的检测声脉冲的传输方式操作。第二个传感器通过连接器连接到DPR300接收器，接收到的信号将如上所述的回波模式操作处理。
DPR300允许外部设备如A / D数字化仪板或示波器同步进行脉冲发生器操作，为了促进这一点, 当仪器在外部触发模式条件下，Trig/同步连接器的脉冲可以用来同步触发脉冲发生器。另外，当DPR300配置为内触发模式，Trig /同步连接器输出短脉冲，同时产生激励脉冲。除了计算机接口连接器，其它所有DPR300上的连接器为BNC类型。
脉冲发生器：
•脉冲类型：负尖脉冲。
•高压电源：100V至475V或100V至900V，可精密调节。在每个电压范围内，拥有16个独立的增量相等的电压可供选择。
•初始过渡（下降时间）小于5 ns（10-90%）为典型的475V脉冲发生器。
•脉冲振幅：峰值475v或–900V。其幅度取决于能量、阻抗、阻尼控制设置和脉冲类型。
•脉冲能量：1.55μ焦耳，304μ焦耳（475v脉冲发生器）。取决于能源和电压设置
•脉冲持续时间：通常10-70 ns半值（负荷50Ω）。取决于能量，阻抗和阻尼控制；
•阻尼：16个阻尼分度值：331、198、142、110、92、77、67、59、52、47、43、39、37、34、32和30欧姆。
•模式：脉冲回波或通过传输。
•通过模式隔离：通常是80分贝（10 MHz）。
•脉冲重复频率：内部：100Hz至5 kHz（475v脉冲发生器），900V的脉冲发生器限制使用。
•外部：0 - 5 kHz（475v脉冲发生器），900V的脉冲发生器限制使用。
•同步输出值：5 V，tr＜30ns，tw = 50 ns.min。
•TTL和CMOS兼容：负载阻抗的最小值是50Ω
•脉冲触发源：通过计算机在内部振荡器和外部源之间选择。
•外部触发输：3 - 5 V的正向脉冲。触发将同步发生在触发信号的前沿。TTL和CMOS兼容。
接收器：
•增益：1 dB步13至66分贝，由主机控制；
•相度：0。（同相）；
•输入阻抗：500Ω（透射传输）；
•带宽：001 - 35 MHz（3分贝）或001–50MHz（3分贝）；
•高通滤波器：直流1、2.5、5、7.5和12.5 MHz；
•低通滤波器：3、7.5、10、15和22.5（35 MHz带宽）或5、10、15、22.5、35（50 MHz带宽）；
•接收器噪声：通常是以输入峰值为49μV时作参考（在60 dB增益，带宽为35 MHz时测量），或以输入峰值为59μV时作参考（在60 dB增益，带宽为35 MHz时测量）；
•输出阻抗：50 Ω ；
•输出电压： 在50Ω时±5 V；
PC或兼容的控制计算机：
•接口：通过RS-232串口使用RJ45型8-conductor电缆双向通信；
•软件：基于Windows的GUI控制程序和SDK是免费提供的；
Windows 2000，Windows XP，Windows Vista和Windows 7。LabVIEW公司提供驱动程序。
环境条件：
•操作温度0～50℃
•工作湿度：相对湿度0至80%（非冷凝）。
10.4其他
•电压：100VAC / 120VAC / 220VAC / 240VAC，50 / 60赫兹。
•功率：10 W
•尺寸：宽216mm x 高89mm x 深304.8mm
•重量：4.54公斤
•操作温度：0～50℃
•保险丝：25A 250V 3AG型慢吹玻璃保险丝
•*注：以上数据均在25℃室温时测得
DPR300 脉冲发生器/接收器操作手册-英文版下载，请点击：DPR300

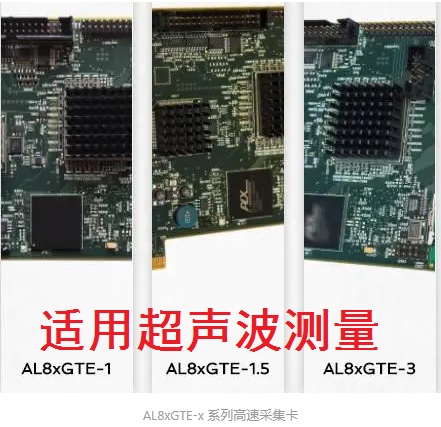

北京迪阳公司为了更好的组成超声波测量系统，配套OKOS公司PCIe高速数据采集卡，完善整个超声系统
