CS548 隔离USB或以太网示波器

通道间隔离示波器（2kV DC III ）、50 MHz 时 100 dB CMRR、频率响应分析、元件 LCR 测量、MSPS级速率连续流盘、高分辨率频谱分析、复杂数学运算、实时 Matlab 和 Excel、外部采样时钟、以太网或USB、隔离信号发生器、混合信号捕获...这是CS548隔离示波器最大的亮点！

Cleverscope公司制造高精度混合信号采集示波器，花了十多年时间开发功能极其强大的软件，使它们易于使用和直观使用。我们的示波器和软件简化了工程师每天需要做的繁琐工作。

CS448已停产因为关键部件现已停产。它已被具有类似规格的CS548取代。CS548 也可选择为特定应用安装较少的通道，或仅使用外部 CS1200 探头以获得最大隔离和 CMRR。

查看我们的 64 位应用程序CS302，它消除了以前的内存限制和用于构建您自己的解决方案的 64 位驱动程序。

我们展示了几个 CS548、CS1200 远程隔离数字转换器、新的隔离数字 Pod 和我们的 CS328A-FRA 连接到真实的东西。

CS548隔离示波器

CS548 是一款 2kV 直流隔离通道示波器，设计用于需要隔离和高 CMRR 的任何地方 - 特别是电力电子设备。使用 CS1200 IsoPod，您将获得 >30kV 的隔离。CS548 通过 CS302 64 位应用程序支持频率响应分析（使用内置隔离信号发生器）、协议解码、数学、流盘、Excel 和 Matlab 连接、频谱分析、混合信号触发和显示。

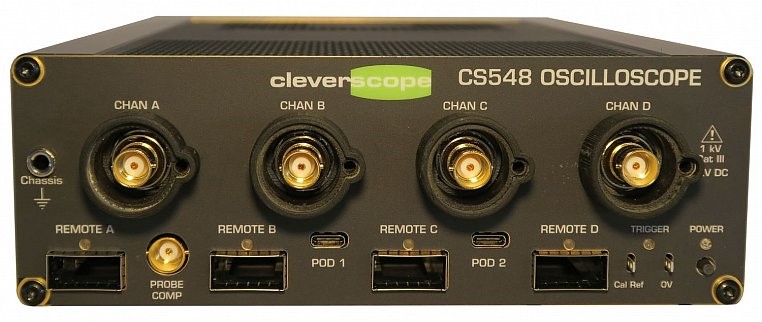

CS548前面板

CS548隔离通道示波器专 为电力电子系统（包括高压侧）的测量而设计。

它可用于测量所有高侧节点、进行 EMC 测量、检查启动行为、计算功率损耗和开关能量以及检查消息内容。

它是工具集的一部分，该工具集将执行验证您的电力电子设计所需的所有事情，然后对其进行测试 - 作为原型或在生产中。这包括：

·         一个软件应用程序和 DLL 驱动程序，用于控制 1 到 4 个示波器作为一个 4-16 通道示波器，能够流式传输到硬盘，进行时间和频谱、符号数学、Matlab 集成、FRA、协议解码和信号统计。

·         四个内部隔离输入通道，用于测量在高达 2kV 共模条件下共模电压变化为 100V/ns 的信号。

四个远程通道插座，用于CS1200远程IsoPod。CS1200通过光纤连接，距离可达30m，用于高压外壳（最高30kV共模）。

•分辨率非常好（14位），1300分之一的无噪声测量。

•隔离信号发生器，0-65MHz（也是100V/ns共模），用于进行频率响应分析（FRA）。用于工作电力电子模块的稳定性分析和增益/相位，功率平面、输入和输出的阻抗测量，以及电感和电容器的频率测量。

•用于I/O扩展的双盒高速接口。

·         两个CS1301 隔离式数字输入适配器，用于测量具有高共模电压 (1130V DC) 的逻辑信号 - 每个 4 个数字输入，总共 8 个数字输入。

·         CS1302隔离式数字 I/O 转接板是可选的单独购买 ，用于为双脉冲、半桥或全桥 PWM 控制或任意脉冲序列生成多达 4 个输出。它包括一个输入 pod，可用于制作隔离的 SPI 或 UART pod。应用程序的 Pulse Builder 部分支持 CS1302。

·         其他正在开发中的 Pod 将在完成后通过免费固件升级提供：

o    CS1303 隔离式电流测量适配器，带有 4 个隔离式 16 位模拟通道，用于测量 50mV 电流分流器。

o    CS1304 隔离式电压测量适配器 带有 4 个隔离式 16 位模拟通道，用于测量高达 2kV 的电压。与CS1303配合使用构成实时功率分析仪。

o    CS1305 Log pod带有 8 个高分辨率输入，用于在信号信息记录屏幕上记录慢速信号。

·         这些支持产品可用于饱和晶体管电压测量和更高功率 FRA：

o    CS1133 Vsat 探头架 ，用于测量 mV 饱和电平，同时切换至 3kV 以进行功率损耗测量。它被隔离用于高侧或低侧测量。

o    CS1070 50 MHz 功率放大器，具有 36Vpp 1A 输出，适用于宽带宽更高功率 FRA。
