40MHz 高精度波形发生器卡

40MHz输出波形,结合24vpp的输出电压、240Ms/s的14位分辨率和64MB的波形缓冲区,使 HS5任意波形发生器成为真正的高质量低失真函数信号发生器。
生产厂商: 北京迪阳代理 产品型号: HS5-CDS
产品简介: 40MHz输出波形,结合24vpp的输出电压、240Ms/s的14位分辨率和64MB的波形缓冲区,使 HS5任意波形发生器成为真正的高质量低失真函数信号发生器。

HS5低失真USB总线任意波形发生器


采用CDS技术,精度比传统的DDS技术优良N多倍!!



HS5是一款USB连接电脑的40MHz输出,低失真率函数信号发生器,内置的任意波形发生器使用先进的CDS信号合成技术,使产生的信号保真度在同类产品是最好的,生成真实形态的信号。在100khz信号频率下,杂波失真低至-85db,振幅谱非常平坦,上升时间为8ns,HS5低失真函数发生器,产生接近完美的信号。
HS5函数发生器发出的正弦波具有极低的杂波。

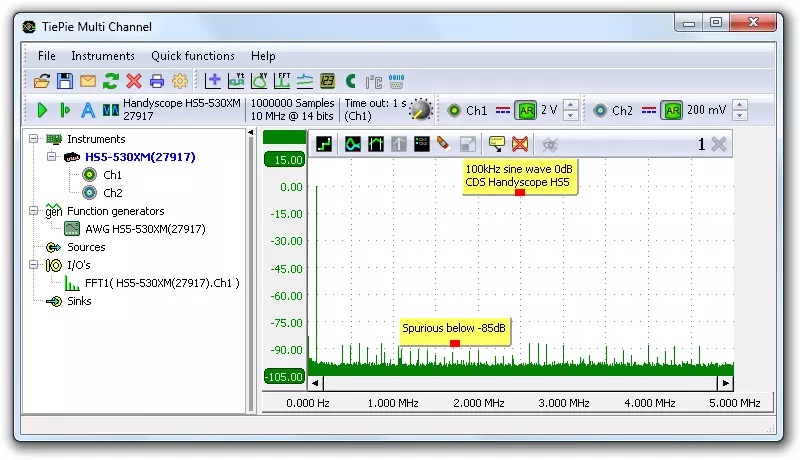

下图: HS5函数发生器正弦波,杂波极低。


结合24vpp的输出电压、240Ms/s的14位分辨率和64MB的波形缓冲区,使 HS5任意波形发生器成为真正的高质量低失真函数信号发生器。提供正弦波、方波、三角波、脉冲、直流和噪声等标准信号形状。当需要自定义信号形状时,可以在6400万个样本的大内存中创建,也可以从其它示波器加载先前测量的信号。


WS5/HS5独有的恒定数据大小(CDS)技术能够生成具有极低抖动和高保真度的真实形态(逐点)任意波形。CDS比它的先前,即众所周知的DDS技术有许多优点。CDS技术在WS5和HS5任意波形发生器上体现,用DDS技术的价格,实现了非常灵活和无与伦比的性能。下面就CDS与DDS比较优略进行说明。

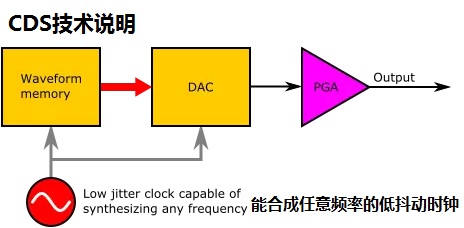

CDS技术框图:



CDS技术的原理是在内部使用一个低抖动温度补偿时钟,能够合成任何频率,将数据从波形存储器线性驱动到产生模拟信号的数模转换器(DAC)。由于没有内存值被跳过或重复,并且每个值在相同的时间内被输出,所以结果是一个最佳的真实波形逐点任意波形。
TiePie CD与DDS相比的优势
WS5和HS5任意波形发生器中所采用的CDS技术优于近几十年来传统的直接数字合成(DDS)技术。DDS在产生低频信号时存在抖动大、总谐波失真大等缺点。CDS消除了这些缺点,使工程师用上高精度和以前无法负担价格的任意波形发生器。

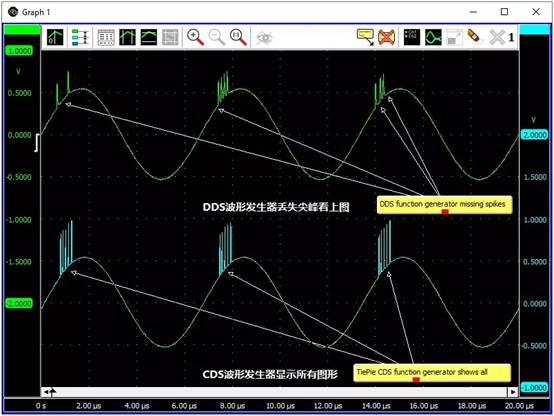

老的DDS任意波形发生器能随机丢失峰值,而CDS函数生成器始终生成所有峰值。



上图为了说明DDS和CDS之间的区别,显示了由DDS函数发生器和CDS函数发生器发生的相同频率的任意波形。任意信号由5个峰值叠加的正弦波周期组成。看到DDS函数发生器(绿线)随机错过峰值,而革命性的CDS函数发生器(蓝线)一致性的生成所有峰值,因为CDS技术使用波形存储器中的每个点。这表明,为了正确地生成信号的真实形态,每个工程师都必须使用CDS函数发生器。这样可以观察到DDS与CDS的尖峰幅度差异是不同的。这原因是CDS函数发生器的带宽比DDS函数发生器的带宽要高得多。


下表:配备CDS技术的型号 WS5/ HS5任意波形发生器的优缺点比较。


型号WS5和型号 HS5 CDS技术除共享DDS的所有性能优势外,同时增加了以下显著优势:
方波和脉冲波形的抖动较小
三角波再现更精确,频率更高
由于存储器是逐点读取的,所以任意波形的再现更为精确
信号的长度从8点到6400万点不等


分割和排序是可能的。



HS3 20 MHz DDS波形       30 MHz WS5-530/HS-530 CDS改进波形

总的谐波失真

>0.2%

0.04%

 优于5倍以上

抖动

500 ps

20 ps

 好上25

信号频率范围

200 kHz

30 MHz

 好上 150倍以上

内存大小

128 K

64 M

 大上512

上升时间

20ns

8ns

 好上2.5

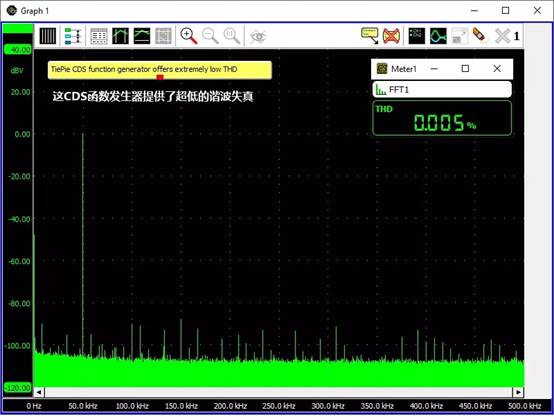

由于型号WS5和型号HS5配备了CDS技术,使用波形存储器中的每一个点,并且不跳过或重复任何点,因此可以更准确地再现任意波形。这将导致极低的总谐波失真(THD),如下图所示,它显示的是发生一个50 kHz正弦波的频谱。





上图CDS发生器提供了同类中最低的谐波失真THD。50 kHz 0 dB正弦表示-90 dB二次谐波和-88 dB三次谐波。
结论:
CDS技术优于传统的DDS技术,后者DDS技术在抖动和失真方面存在严重的缺陷。而革命性的WS5/HS5所使用的CDS技术保持了DDS的所有性能优势,同时消除其缺点。波形存储器中的每个点都被使用,并且只使用一次,并产生一个真实的波形,这意味着波形被以更高的保真度再现。抖动和失真显著降低。CDS作为一种创新的先进技术,为函数/任意波形发生器行业提供了一个新的高度。

选型号:

型号

最大采样/流盘速率

最大AWG频率

最大记录长度   带宽       价格

HS5-540XM

500MS/s  20MS/s

  40MHz

  64MB      250MHz    19800

HS5-530XM

500MS/s  20MS/s

  30MHz

  64MB     250MHz    16800

HS5-220XM

200MS/s  10MS/s

  20MHz

  64MB      100MHz    14800

HS5-110XM

100MS/s   5MS/s

  10MHz

  64MB       50MHz    12800

HS5-55XM

50MS/s   2MS/s

   5MHz

  64MB       20MHz    10800


更详细内容请看北京迪阳世纪公司官网:www.pc17.com.cn
