CS320A:高速以太网数据采集卡,USB数据采集卡

 2个12位或14位模拟输入通道,双通道100MHz同时采样、AC、DC藕合,USB2.0接口连接到PC或10/100Mbit以太网,每通道4MB/8MB存储深度、先进的触发方式,单次、正常、自动和斜率触发,增益自动设置从20mV到800V满量程,自动校验,100MHz 频宽,示波器和频谱显示、波形记录和回放
生产厂商: 产品型号: CS320A
产品简介: 2个12位或14位模拟输入通道,双通道100MHz同时采样、AC、DC藕合,USB2.0接口连接到PC或10/100Mbit以太网,每通道4MB/8MB存储深度、先进的触发方式,单次、正常、自动和斜率触发,增益自动设置从20mV到800V满量程,自动校验,100MHz 频宽,示波器和频谱显示、波形记录和回放

 双通道USB采集/示波器          :软件介面

   毛刺信号捕捉    :波形缩放

:波形连续记录

 CS300技术指标

● 2个12位或14位模拟输入通道,双通道100MHz同时采样、ACDC藕合

● USB2.0接口连接到PC10/100Mbit以太网

● 每通道4MB/8MB存储深度、先进的触发方式,单次、正常、自动和斜率触发

● 增益自动设置从20mV800V满量程,自动校验

● 100MHz 频宽

● 示波器和频谱显示、波形记录和回放

● 简单考贝粘贴波形到ExcelWord

● 可增加任选的10MHz 任意信号发生器

● 支持二次开发C\C++VC.netVB.netDelphiLABVIEW

 CLEVERSCOPE的CS32XA同时也是一台虚拟示波器,基于Windows系统分析软件通过USB或者以太网接口控制CS32XA实现示波器及频谱分析功能。分析软件可以非常方便的和Office办公软件进行集成,波形图片/数据可以通过简单的复制/黏贴给其他应用程序,存储到硬盘或者从硬盘中调出。CS328A带数字通道,CS320A不带数字通道。

CS32XA硬件主要特点:
1) 、  2个模拟输入通道,ADC 10/12/14位(可选),采样率最高100MSa/s
2) 、 1个外部触发通道
3) 、  8个数字通道,采样率最高100MSa/s (CS320A不包含)
4) 、  1个100Mb/s双向LVDS/RS422接口,三个RS422输出接口
5) 、  标配4M存储深度/通道(8M可选),可以采集2-3000帧信号,对于2帧信号在10ns分辨率下最多可以存储20/40ms信号,帧数据容量可以达到32/64M存储空间
6) 、 滑动平均滤波器(6个)及20MHz抗混滤波器,提升系统ENOB及频谱分析能力
7) 、 双重组合触发系统允许多种信号触发,如电平触发、斜率触发、周期触发、复杂程序触发、数字通道触发。
8) 、 前面板有触发显示灯
9) 、 提供USB2.0控制接口,也可选100M隔离以太网控制接口
10)、  选配内置信号发生器CS700A, 0-10MHz、正弦波、方波或三角波
11)、  选配内置信号发生器CS701, 0-65MHz、正弦波(支持AWG功能)
12) 、 选配外部时钟输入模块CS810(0-105MHz)
13) 、 选配外部功率放大器模块CS1070,50MHz,1A, 36Vp-p输出电压

CS300软件主要特点:
a. 具有多窗口显示,每个窗口可以任意移动,大小可变,各种窗口包含波形显示,ZOOM放大,数学运算,XY显示,和频谱分析等。·
b. 频率响应分析使用扫频(CS700A,CS701信号源)及窄带接收分析方法,进行有效值,功率密度,增益/相位、阻抗/相位、电容,电感和等效串联电阻或品质因素分析,也可以对开关电源进行增益/相位,电源抑制比PSRR,在线输入输出阻抗的测试和分析。  ·
c. 具有信号平滑和滤波功能         ·
d. 协议解码,支持I2C,SPI,UART和并行总线。             ·
e. 可以无缝连接MATLAB进行实时数学运算            ·
f. 通过DDE实时连接Execl            ·
g. 完整的数学函数包括+ - * / ,开根号,超越函数,微分,积分和滤波。最多10个用户自定义的数学运算,支持所有所有输入端,并且能够自动控制信号发生器,链接输出接口(3个),自动保存到磁盘。每个数学运算可以使用一个处理单元(有45种处理单元,如滤波,平均,积分,电功率等)。

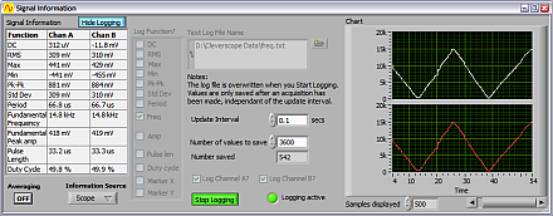

h. 长时间记录测量参数, 频率,有效值,峰峰值,周期,直流、标准差和标记值。
i. 47个自动测量参数(时域、脉冲、频域和频率响应域),长时间记录及通过DDE接口输出这些参数值。             ·
j. 复制和粘贴到其他应用程序。             ·
k. 保存数据到硬盘,从硬盘导入数据,支持触发后自动保存功能。             ·
l. 具有连续保存数据到硬盘的能力,最大速率3 MSPS(模拟和数字通道)。可以对最多500G数据空间进行平移和缩放、打开并分析以前的数据文件。            ·
m. 用户可选单位及刻度。             ·
n. 文本标注能力。


技术规格:

采集系统
采集输出
原始波形,峰值检测,滤波,频谱,波形平均(采集模块),波形平均(软件)
采集方式
单次采集,触发采集,自动触发采集,多帧触发采集, 重复采集(高频)
数据传输速率
最高50帧/秒 (通过USB接口将数据传至PC)
多帧采集
连续采集直至存储空间满(2-3000帧/4M,每帧1300样点)
滤波
平滑滤波器(40ns-1.28us,6个常量),20MHz抗混叠滤波器
模拟输入
通道数
2
耦合方式
AC,DC,地
输入阻抗
1MΩ±2%;输入电容20 pF ±3 pF
衰减探头
1X,10X
最大输入电压
300Vrms,420V峰值
通道延时
200ps
通道串扰
-70dB(10MHz,4Vp-p信号)
垂直档位
ADC位数
10,12,14位 (可升级)
输入量程
20mV到±20V,1X探头
分辨率
0.02mV(对于20mV 满量程)
直流偏置
±2.5V,10mV精度调整(5V满量程以下);±20V,100mV精度调整(5V满量程以上)
模拟带宽
100MHz(-3dB)
瞬时捕获带宽
25MHz
抗混滤波器带宽
20MHz
峰值检测带宽
50MHz
平滑滤波器带宽
0.3Hz-20MHz (6个固定)
低频抑制,AC耦合
10Hz(1X)  1Hz(10X)
上升时间(典型值)
<3.5ns
毛刺检测
>10ns
直流增益精度
±1%
直流测量精度
±1% +0.1格
电压差测量
±1% +0.02格(两个电压值之间)
水平时基
采样率
1.5KSa/s-100MSa/s
波形插值
Sinx/x
存储深度
1024至4M样点/通道(可选8M)
水平时基
1ns/格 至5s/格
时基精度
±20ppm
时钟抖动(典型值)
1ps rms
时间测量精度
±1个采样点+ 20ppm+ 0.4ns
延时时间
触发点±21.47 秒范围内,分辨率10ns
采集时间
1us-40ms,按10ns采样间隔算
触发
触发器数量
2
触发源
模拟通道、外部触发通道、数字通道 、链接通道
触发灵敏度
通道触发:0.2格(DC-50MHz)
外部触发:50mV(DC-100MHz)
数字通道:100mV(DC-100MHz)
触发方式
边沿,码型,脉宽,斜率,窗口,计数及组合触发等
触发耦合
噪声抑制,高频抑制,低频抑制
触发电平
输入通道:任意可调
外部触发通道:-8V - +18V (40mV步长)
数字通道:0-8V (10mV步长)
触发电平精度
输入通道:±1%
外部触发通道:±3%+50mV
数字通道:±3%+100mV
触发延时
0至21.47秒 (10ns分辨率)
数字通道(CS328A)
通道数
8
输入阻抗
100KΩ±2%;输入电容10pF ±2pF
输入电压
-16V至20V
输入门限
0-8V (10mV 步长)
门限灵敏度
100mV
采样率
100MSa/s
PC接口
接口
USB2.0(480Mb/s速率)或者以太网接口(100Mb/s速率)
有效传输速率
18Mb/是(USB2.0),6Mb/s(以太网)
接口隔离
USB(不隔离,可以选配USB隔离器),以太网(1500V 隔离,20pF)
以太网链接
DHCP,点对点,IP地址。 电缆自适应
校准
校准方法
自校准
电压校准源
电压范围±2.5V(1mV分辨率),温漂 11ppm/度,精度 ±1%
温度补偿
内置温度补偿传感器 ,精度±1.5度
显示
窗口
实时波形,频谱,数学运算,XY显示,放大窗口,信息,控制面板,协议设置
实时波形窗口
设置波形个数、波形颜色、放大窗口的位置,触发前后时间,触发电平(上下范围),触发信号极性,注解等
放大窗口
显示放大的波形(10ns-5s/格),设置颜色,注释等。
频谱分析窗口
对实时波形窗口内的波形进行频谱分析,设置放大倍数,颜色、注释等。
数学运算窗口
显示数学运算的结果。任何加减乘除、函数运算的结果都可以显示,支持Matlab实时连接
XY显示窗口
可对实时波形,数学运算结果,放大波形,频谱波形等进行XY显示
信息显示窗口
显示自动参数测量结果。将记录数据存储到硬盘(0.05到86,400秒内的每个取样点)实时数据记录到Execl,通过DDE实时将数据传输到Execl
控制面板窗口
采集设置,触发设置,频谱设置,帧采集设置等
协议设置窗口
提供I2C,SPI,UART及并行总线解码设置
频响设置窗口
提供简单设置用户Bode图显示,LCR测试及电源分析等
测量
光标
可显示横轴和纵轴的差值及时间轴差值的倒数
自动测量
RMS值,最大值,最小值,高电压,低电压,峰峰值,均方差,DC,频率,脉宽,脉冲周期,占空比,谐波失真THD,信号基波频率,幅值,信号2/3次谐波幅值,频率,上升时间,下降时间,过冲,衰落电压,斜率,频响测试(增益,相位,L,Z,R,C,PSRR,纹波电压)等。
自定义单位
6个字符
自定义名称
20个字符
自定义坐标
上下线,偏置等
自定义颜色
波形颜色,背景,网格等
数学运算
信号运算
积分,微分,滤波,功率,Matlab接口,信号处理
数值运算
加减乘除,平方,开方,三角函数,对数等式等
最多计算公式
10个
输入参数
输入通道A/B/C/D, 数字通道1-8,外部触发
输出控制
信号源,链接输出1,2, 输出到硬盘
频谱分析
频率范围
自定义,取决于采样率,频率坐标可设为对数/线性
分析输出
RMS幅值,功率,功率密度,增益/相位,频响分析
频率分辨率
FFT分析(1024-1048576点),DC-50MHz(50Hz RBW)
纵轴单位
电压,功率,增益,相位,dB,度,弧度,自定义
窗口类型
矩形,汉宁,汉明,平顶,布莱克曼,低旁瓣窗
平均
平滑平均,块平均,峰值保持
平均方法
触发后时域矢量平均,未触发频域样点平均
协议解码
协议类型
I2C,SPI,UART,并行
输入通道
数字通道1-8,模拟通道A/B,试用模拟通道时,需要设置门限电平
协议解码设置
位个数,时钟沿,起始位,停止位,每一位高低电平等
输出类型
标签,字符,16进制,10进制,颜色等
连续数据流存储
采样速率
1SPS-3MPS(USB接口),1.5MPS(以太网接口)
取样方法
峰值/平滑滤波,对于12/14位ADC用1.28us滤波器,可以达到ENOB为16位(1MPS)
样本记录
最大500G,被存在多个小文件中,以提高速度
回放能力
支持局部放大,只显示最大值。(对于1us脉冲分辨率,可以存储1天时间数据)
数据输出
可以输出字符,两进制,Cleverscope 格式文件(数据可选光标之间,当前显示页面,自己设置记录长度)
数据分析
支持数据信息,协议,数学运算,频谱
数据输出
文件格式
Cleverscope 格式,TXT格式,Execl 格式
实时数据输出
DDE至Execl, 数据传至Matlab,或者Matlab 将数据传出
窗口
基本功能
数据复制,粘贴,保存,打印
窗口
可自由拖放
单位
6个字符
名称
20个字符
坐标轴缩放
支持
颜色
可自定义
探头校准信号
输出电压
2V >100KΩ负载
输出频率
1KHz
电源
电源
6-20VDC
功耗
6W
交流适配器
100-240VAC,50-60Hz
环境指标
工作温度
0-40℃。
存储温度
-20-60℃
湿度
<90% (0-40℃); <60%(>40℃)
海拔高度
使用3000米以下。非使用15000米


扩展能力
信号发生器插卡(选件CS700A)
功能
正弦波,方波,三角波,扫频
合成方式
DDS
采样率
50MSa/s
频率
正弦波、方波:0.2Hz~10MHz;三角波:0.2Hz~1MHz
分辨率
0.003 (<750 kHz) or 0.2 (<10 MHz)
精度
50ppm (0-40℃,一年)
输出电压
100mV-±5V (含直流偏置)
电压分辨率
10mV
输出阻抗
50Ω
输出偏置
-4V~4V
偏置分辨率
10mV
扫频范围
0.2Hz~10MHz
信噪比
-60dB (典型值)
THD
<-60dB (0-1MHz); <-45dB (>1MHz)
输出幅度平坦度
±0.2dB
方波信号上升沿
<12ns
短路保护
±10V <1分钟
隔离信号发生器插卡(选件CS701)
功能
正弦波,扫频
合成方式
DDS
频率
正弦波,0-65MHz
DAC
14位
输出电压
0-7Vp-p
电压分辨率
1mV
输出阻抗
50Ω
输出偏置
0-±3.5V
相位噪声
1KHz偏置,-150dBc/Hz
SFDR
-87dBc,在10MHz频率输出
最大谐波失真
4096样本点时,在167.72M采样速率至52.42875K采样速率。连续时在50K采样率
调制方式
相位,频率,幅度,不执行
任意波形
4096点
幅度精度
50ppm
隔离度
300Vrms CAT III
瞬态抑制
共模瞬态抑制 25KV/us
功率放大器模块(选件CS1070)
功能
功率放大器
增益
10倍
带宽
0-50MHz
输出信号斜率
1700V/us
谐波失真
Vsupply=±20V(Vin-20V),Vout=20Vp-p
100KHz -95dB
1MHz   -75dB
10MHz  -45dB
30MHz  -38dB
噪声
2.1nV/vHz
输出电压
±18V(对称输出);-5V-31V(非对称输出)
电源适配器
输出19VDC,2A (2.1mmx5.5mm插孔),输入90-240VAC,47-63Hz
输入阻抗
50Ω
输出阻抗
2个BNC接口,50Ω/1Ω
输出电流
1A
电流传感器输出
100mA/V 开路, 50mA/V 50Ω
电压传感器输出
1V/V 开路, 500mV/V 50Ω
幅度精度
50ppm50Ω
放大器开关
Down=开启;Up=关闭
外部控制
链路接口 In端=开启;An端=关闭
LED显示
过压,过流,开启
隔离度
300Vrms CAT III (对于链接接口)
采集系统升级
增加采集通道
使用CS1020电缆线,可以将两台仪器合并成4个模拟通道,16个数字通道系统
增加采样率
使用5ns延迟线,使用数学运算中“Interleave”功能,实现200MSa/s采样速率
 订货信息:

混合示波器
CS328A-XS混合示波器标准配置: 2模拟通道,8个数字通道,8M存储深度,14位ADC,100MSa/s采样速率,CS700A 10MHz信号发生器,CS300 分析软件包,2根CS1001无源探头,CS1004/5逻辑探头,USB2.0接口,两年保修。
CS328A-XSE混合示波器标准配置: 2模拟通道,8个数字通道,8M存储深度,14位ADC,100MSa/s采样速率,CS700A 10MHz信号发生器,CS300 分析软件包,2根CS1001无源探头,CS1004/5逻辑探头,以太网接口(隔离),两年保修。
CS328A-XS混合示波器标准配置: 2模拟通道,8个数字通道,8M存储深度,14位ADC,100MSa/s采样速率,CS700A 10MHz信号发生器,CS300 分析软件包,2根CS1001无源探头,CS1004/5逻辑探头,USB2.0接口,两年保修。
CS328A-XSi混合示波器标准配置: 2模拟通道,8个数字通道,8M存储深度,14位ADC,100MSa/s采样速率,CS701 65MHz信号发生器(通道隔离),CS300 分析软件包,2根CS1001无源探头,CS1004/5逻辑探头,USB2.0接口,两年保修。
CS328A-XSEi混合示波器标准配置: 2模拟通道,8个数字通道,8M存储深度,14位ADC,100MSa/s采样速率,CS701 65MHz信号发生器(通道隔离),CS300 分析软件包,2根CS1001无源探头,CS1004/5逻辑探头,以太网接口(隔离),两年保修。
CS328A混合示波器标准配置: 2模拟通道,8个数字通道,4M存储深度,10位ADC,100MSa/s采样速率,CS300 分析软件包,2根CS1001无源探头,CS1004/5逻辑探头,USB2.0接口,两年保修。
CS328AE混合示波器标准配置: 2模拟通道,8个数字通道,4M存储深度,10位ADC,100MSa/s采样速率,CS300 分析软件包,2根CS1001无源探头,CS1004/5逻辑探头,以太网接口(隔离),两年保修。
数字示波器
CS320A数字示波器标准配置: 2模拟通道,8个数字通道,4M存储深度,10位ADC,100MSa/s采样速率,CS300 分析软件包,2根CS1001无源探头,USB2.0接口,两年保修。
CS320AE数字示波器标准配置: 2模拟通道,8个数字通道,4M存储深度,10位ADC,100MSa/s采样速率,CS300 分析软件包,2根CS1001无源探头,以太网接口(隔离),两年保修。

升级选件:(需要和主机订单一起下)

CS800  升级至8M存储深度
CS810  外部时钟输入,0-105MHz, 正弦/方波 0.5-3V
CS712U 升级ADC位数至12位
CS714U 升级ADC位数至14位
CS741U 增加10/100M 以太网控制接口,可以和PC机隔离
模块:(可以现场升级)
CS700A 0-10MHz信号发生器模块
CS701  0-65MHz信号发生器模块(通道隔离)
CS710  10位ADC,100MSa/s采样速率,2通道模块
CS712  12位ADC,100MSa/s采样速率,2通道模块
CS714  14位ADC,100MSa/s采样速率,2通道模块
CS740  USB2.0接口模块
CS741  10/100M 以太网接口模块(隔离)
其他选件:
CS1070 功率放大器,50MHz带宽,36Vpp输出电压,1A电流
CS1100 测试夹具(3个),低阻抗(1mΩ-1KΩ),高阻抗(1Ω-25KΩ) ,变压器测
        试(B-H,X primary, X leakage, Cww, N, X mutual)
CS1041 USB-USB隔离器
CS1010 5ns 延时线, 50Ω
CS1020 4通道连接线缆,可以将两台示波器级联为4个模拟通道
探头选件:
CS1001 探头,250MHz,1X/10X,600V AC+DC
CS1002 高压探头,250MHz,100X, 1.5KV CAT II
CS1003 高压探头,50MHz,1000X, 1.5KV DC, 30KV AC脉冲,10KVrms 正弦波
CS1004 数字探头,100MHz,1-4通道
CS1005 数字探头,100MHz,5-8通道
CS1030 高压差分探头, 25MHz, 1.3KV
CS1031 高压差分探头, 50MHz, 6.5KV
CS1060 电流探头, DC-1MHz, AC/DC, 70A
