USB3.0 1GS/s采样率高速数据采集卡

8~16位可变分辨率, 4通道同步/5~1000MS/s高速USB3.0数据采集卡,HS6系列 是USB3.0接口的高速采集卡,4通道同步采集,AD支持8~16位(可变分辨率)/1024MS/s,8位/1024MS/s,12b位/500MS/s;14位/200MS/s ,16位6.25MS/s
生产厂商: 泰普 产品型号: HS6-1000XM
产品简介: 8~16位可变分辨率, 4通道同步/5~1000MS/s高速USB3.0数据采集卡,HS6系列 是USB3.0接口的高速采集卡,4通道同步采集,AD支持8~16位(可变分辨率)/1024MS/s,8位/1024MS/s,12b位/500MS/s;14位/200MS/s ,16位6.25MS/s


USB3.0高速数据采集卡  高速数字化仪

8~16位可变分辨率, 4通道同步/5~1000MS/s高速USB3.0数据采集卡


HS6系列 USB3.0接口的高速采集卡,4通道同步采集,AD支持8~16(可变分辨率)/1024MS/s8

/1024MS/s12b/500MS/s14/200MS/s ,166.25MS/s


-3db模拟输入带宽250MHz(出厂默认);直流输入/交流输入耦合方式(出厂设定);板载缓存容量支持256M

样点;采集数据能海量存储硬盘FIFO 高达200MS/s板卡采用USB3.0高速接口兼容USB2.0 ,支持250MBytes/S

实时带宽,通过高速FiFO可实现高速写盘。HS6高速采集卡可广泛应用于软件无线电,雷达信号采集,超声波

信号采集等场合。



用工匠精神打磨的一款伟大产品, 几乎能解决所有高速采集问题.及连续存盘.



HS6 通过CMI级联电缆可构成 20路同步高速采集




其系列型号:

型号

  接口

通道

分辨率

连续存盘速率

缓存

价格

HS6-1000xm

  USB2.0/3.0

 4

  8~16

6.25~200MHz

64~256MB

19800

HS6-500xm

  USB2.0/3.0

   4

  8~16

3.125~200MHz

64~256MB

17800

HS6-200xm

  USB2.0/3.0

   4

  8~16

1.25~200MHz

64~256MB

15800

HS6-100xm

  USB2.0/3.0

   4

  8~16

625K~200MHz

64~256MB

13800

HS6-50xm

  USB2.0/3.0

   4

  8~16

312K~200MHz

64~256MB

11800



组合成多路高速采集进行全同步测量

HandyscopeHS6 DIFF配备了复杂的CMI总线,允许将多个Handyscope HS6 DIFF连接起来,然后可以将其用作多路采集。 所有采集卡将以相同的采样频率(0 ppm偏差测量)进行除了同步总线外的测量,CMI还包含一个触发总线和一个检测总线。 HandyscopeHS6 DIFF可以使用耦合电缆相互连接。 连接高速采集卡的最大数量仅受可用USB端口数量的限制。

当多通道软件启动后,HandyscopeHS6 DIFF被识别,并自动组合成一个更大的设备。同步总线和触发器总线都以正确的阻抗在两端自动终止。用户不需要安装终端。结合这些全自动采集



每秒200MS/s高速采样数据记录仪,能连续存盘不丢数.

当需要无限深度存储器时,可以将测量数据直接传输到电脑磁盘。 当测量1个通道时,HandyscopeHS6 DIFF高速采集卡能够以12位分辨率每秒流出2亿个采样点。 在所有四个通道以16位分辨率测量时,流量测量可以达到20 MS/ s存盘速率 使用流模式连续存盘测量时,用户在遇到困难的测量问题时,可用流盘功能容易的测量追溯长时间的信号和分析。

差分/单端输入切换与对地安全保护功能

安全地功能(SafeGround)可以将采集卡输入用作单端和差分。当安全地处于活动状态并且意外错误连接导致短路时,安全地功能将断开输入通道的接地,而不会损坏采集卡或PC。 因此,您可以简单地从差分输入切换到单端输入,而不用担心由于短路电流会造成什么损坏。 Handyscope HS6 DIFF是世界上唯一具有这种独特安全地保护功能的高速采集卡。 众所周知,错误的连接很容易出现的,由于安全地功能使得短路电流受到限制,因此安全地功能(SafeGround)将不会产生严重的经济后果。

当您想要使用单端输入进行测量时,您的输入端连接到采集卡和计算机的地(探头的鳄鱼夹直接连接到地)。输入通道也相互连接。 当将探头的鳄鱼夹不经意的连接到测试对象,不接地平面,而在电压升高的点上时,短路电流将流经探头,采集卡和计算机。 这可能会对测试对象,范围和计算机造成严重损害。安全地功能(SafeGround)完全避免了这一点,并保护你设备和计算机免受很多侵害。Handyscope HS6 DIFF采集卡可以为每个通道单独启用安全地功能(SafeGround)

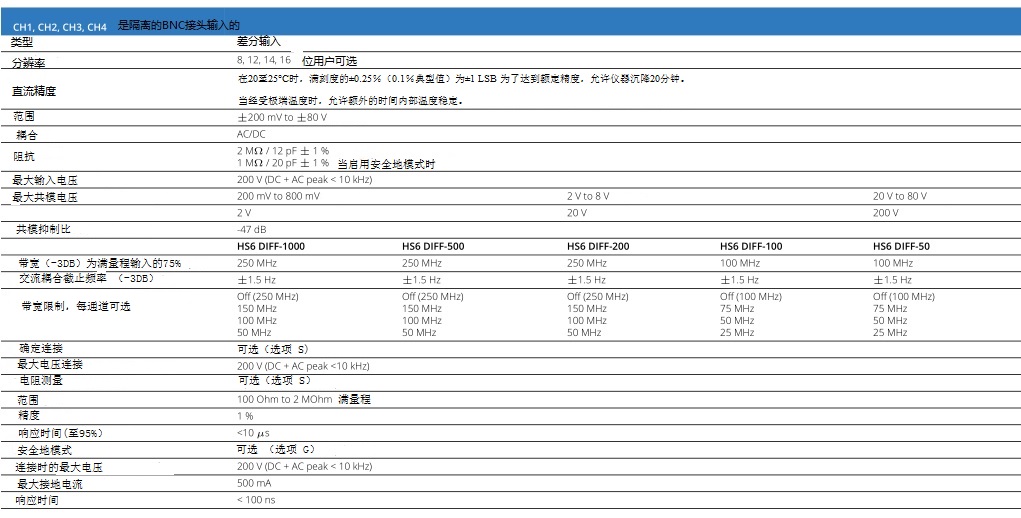

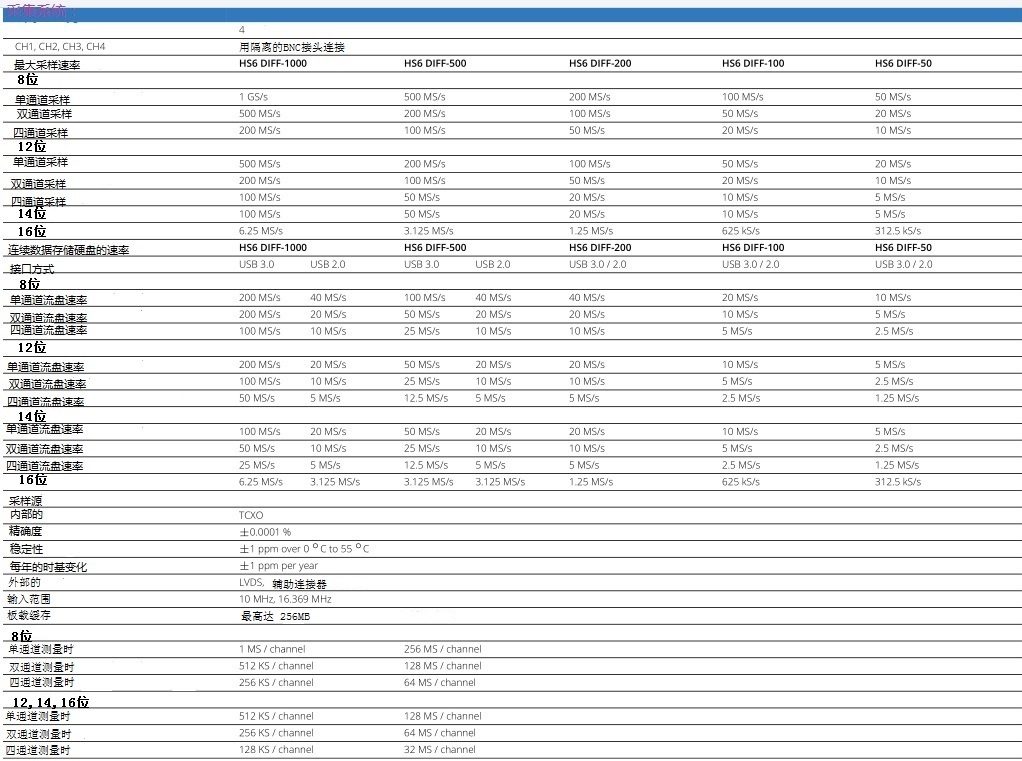

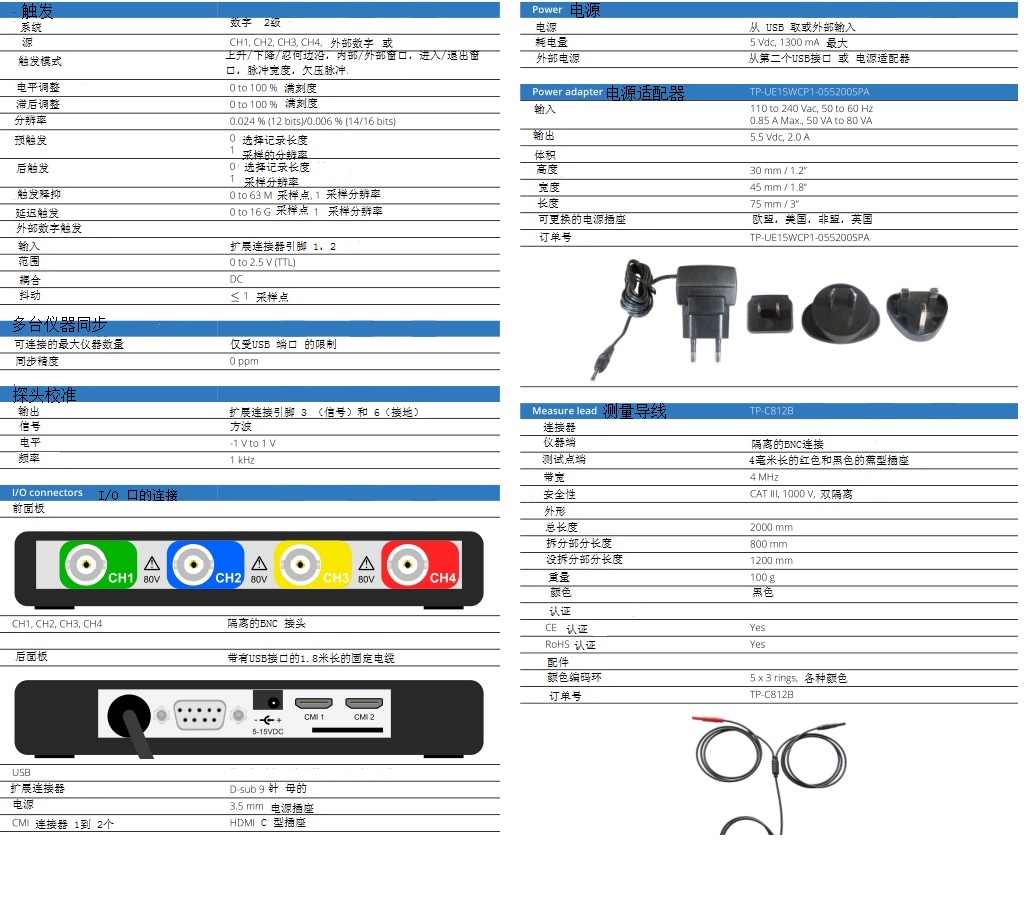

技术规格:



                                                              物理特性:                             环境条件:


高度

25毫米/1.0

环境温度

2025C(10 - 40 C没有规范)

长度

170毫米/6.7

相对湿度

5%90%不凝结

宽度

140毫米/5.2

认证证书



重量

500/17.6盎司

CE标志

USB线长度

1.8米、70

RoHS

接口

USB3.0超音速 (5Gbit/s)

EN 55011:2009 / A1:2010:

系统需求



EN 55022:2006 / A1:2007:

PC  I/O连接

USB2.0 USB3.0 USB3.1

EN 61000 - 6 1:2007:

操作系统

Windows7/8/10 3264 Linux(SDK)

EN 61000 - 6 3:2007:

电源

USB取电或外部输入

可更换的电源插座:

欧盟,美国,非盟,英国

消耗

5Vdc 最大 1300mA

电源适配器输入

110V~~240V 50~60Hz 0.85 最大

50VA-80VA

外部电源

从第二个USB接口或电源适配器

输出

5.5VDc 2A


软件包:

有一套多通道测控软件,能够实现多种仪器测量

二次开发,支持C,C++,VB,VC,matlab,labview 驱动 liunx 驱动

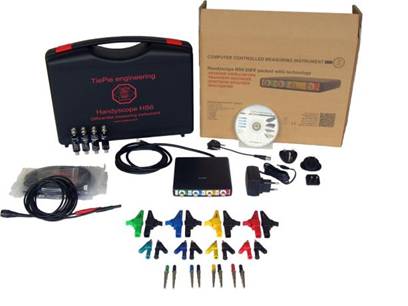

附件包括

仪器:HandyscopeHS6 DIFFHS6-DIFF-xxx-xx(见下文)

测量导线:4 xTP-C812B隔离BNC(阴)到蕉形差分测量导线

差分衰减器:4 xTP-DA10差分衰减器1:10

大鳄鱼夹:8 xTP-AC80I鳄鱼夹,绿色,蓝色,黄色,红色和4 x黑色

鳄鱼夹介质:8 xTP-AC10I鳄鱼夹,绿色,蓝色,黄色,红色和4 x黑色

小鳄鱼夹:8 xTP-AC5鳄鱼夹,绿色,蓝色,黄色,红色和4 x黑色

附件电源适配器:TP-UE15WCP1-055200SPA

USB电源线:TP-USB-PWR-P3.5

D-subBNC适配器:TP-BNC-09,用于校准HP-3250I探头

软件:Windows7/8/10

驱动程序:Windows7/8/10

手册:仪器手册和软件用户手册

携带箱:1TP-BB394携带箱




其他型号高端USB高速数据采集卡   看相关型号说明

型号

通道

最大采样速率

连续存硬盘速率

DA输出

存储深度

价格

HS3-5MHz

USB

2

12位分辨率时:双通道5MS/s

14位分辨率时:双通道3.125 MS/s

16位分辨率时:双通道195KS/s

12~16位时:10KS/s

2MHz

128K

7900

HS3-50MHz

USB

2

12位分辨率时:双通道50 MS/s

14位分辨率时:双通道3.125 MS/s

16位分辨率时:双通道195kS/s

12~16位时:10KS/s

2MHz

128K

9800

HS3-100MHz

USB

2

 8位分辨率时:双通道100 MS/s

12位分辨率时:双通道50 MS/s

14位分辨率时:双通道3.125 MS/s

16位分辨率时:双通道195KS/s

12~16位时:10KS/s

2MHz

128K

12800

HS4-5MHz

USB

4

12位分辨率时:四通道5 MS/s

14位分辨率时:四通道3.125 MS/s

16位分辨率时:四通道195KS/s

12/14位时:四通道500/480KS/s

   16位时:四通道195KS/s



128K





 9800

HS4-50MHz

USB

4

12位分辨率时:四通道50 MS/s

14位分辨率时:四通道3.125 MS/s

16位分辨率时:四通道195KS/s

12/14位时:四通道50KS/s

16位时:四通道48KS/s



128K





14800















HS5-530MX

USB或

以太网

2

12位分辨率时:单通道500 MS/s

12位分辨率时:双通道200 MS/s

14位分辨率时:双通道100 MS/s

16位分辨率时:双通道6.25 MS/s

12/14位时:单通道20 MS/s

12/14位时:双通道10 MS/s

14位时:双通道10 MS/s

16位时:双通道6.25 MS/s

30 MHz

双通道32 MB

单通道64MB

19800

HS5-220MX

USB或

以太网

2

12位分辨率时:单通道200 MS/s

12位分辨率时:双通道100 MS/s

14位分辨率时:双通道50 MS/s

16位分辨率时:双通道3.12 MS/s

12/14位时:单通道10 MS/s

12/14位时:双通道5MS/s

14位时:双通道5MS/s

16位时:双通道3.12 MS/s

30MHz

双通道32 MB

单通道64MB

16800

HS5-110MX

USB或

以太网

2

12位分辨率时:单通道100 MS/s

12位分辨率时:双通道50 MS/s

14位分辨率时:双通道20 MS/s

16位分辨率时:双通道1.25 MS/s

12/14位时:单通道5 MS/s

12/14位时:双通道2 MS/s

14位时:双通道2 MS/s

16位时:双通道1.25 MS/s

10MHz

双通道32 MB

单通道64MB

15800

HS5-055MX

USB或

以太网

2

12位分辨率时:单通道50 MS/s

12位分辨率时:双通道20 MS/s

14位分辨率时:双通道10 MS/s

16位分辨率时:双通道625kS/s

12/14位时:单通道2 MS/s

12/14位时:双通道1 MS/s

14位时:双通道1 MS/s

16位时:双通道625 KS/s

 5MHz

双通道32 MB

单通道64MB

13800

HS6-DIFF-1000



USB3.0

以太网

4

 8位分辨率时:四通道500~~1000MS/s

12位分辨率时:四通道100~~500 MS/s

14位分辨率时:四通道100 MS/s

16位分辨率时:四通道6.25MS/s

 8位时: 双/四通道200 /100MS/s

12位时:单//四通道200/100/50MS/s

14位时:单//四通道100/50/25MS/s

16位时:四通道6.25MS/s



四通道64 MB

双通道128MB

单通道256MB

19800

HS6-DIFF-500



USB3.0

以太网

4

 8位分辨率时:四通道100~~500MS/s

12位分辨率时:四通道50~~200 MS/s

14位分辨率时:四通道50 MS/s

16位分辨率时:四通道3.25MS/

12/14位时:单/双通道2/1 MS/s

14位时:双通道1 MS/s

16位时:双通道625 KS/s



四通道64 MB

双通道128MB

单通道256MB

18800

HS6-DIFF-200



USB3.0

以太网

4

 8位分辨率时:四通道50~~200MS/s

12位分辨率时:四通道20~~100 MS/s

14位分辨率时:四通道20 MS/s

16位分辨率时:四通道1.25MS/

12/14位时:单/双通道2/1 MS/s

14位时:双通道1 MS/s

16位时:双通道625 KS/s



四通道64 MB

双通道128MB

单通道256MB

17800

HS6-DIFF-100



USB3.0

以太网

4

 8位分辨率时:四通道20~~100MS/s

12位分辨率时:四通道10~~50 MS/s

14位分辨率时:四通道10 MS/s

16位分辨率时:四通道625KS/s

12/14位时:单/双通道2/1 MS/s

14位时:双通道1 MS/s

16位时:双通道625 KS/s



四通道64 MB

双通道128MB

单通道256MB

16800

HS6-DIFF-50



USB3.0

以太网

4

8位分辨率时: 四通道10~~50 MS/s

12位分辨率时:四通道5~~20 MS/s

14位分辨率时:四通道5 MS/s

16位分辨率时:四通道312.5KS/s

12/14位时:单/双通道2/1 MS/s

14位时:双通道1 MS/s

16位时:双通道625 KS/s



四通道64 MB

双通道128MB

单通道256MB

15800

 更详细内容请看北京迪阳公司官网:www.pc17.com.cn
