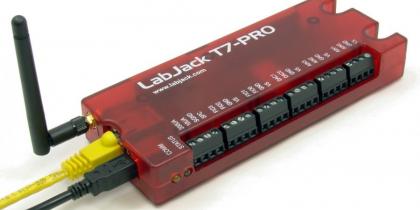

labjack T7 ,T7 Pro USB无线数据采集卡

多功能USB数据采集卡 ,还可通过无线或以太网方式连接.

  Labjack t7 pro 比 labjack t7 分辩率高且可无线传输

选择labjack T7 系列采集卡,最大的灵活性是有一个16~24位可变的模拟输入,并内置无线(WiFi)和以太网固件,T7系列可用以上总线帮助客户完成几乎所有的数据采集任务.

它的功能是强大的,可获取任何传感器发出的信号,通过以上三种方式进行通信,T7系列采集卡可选择放大器进行信号增益,用软件来设置,并附带几十个I/O端口,和Modbus TCP的前端,T7系列采集卡是多功能测试平台,无论你是实验室研究,工业控制和监测,都是一种最佳选择,另外T7系列采集卡能独立运行操作,通过Lua脚本.

硬件技术指标:

模拟输入:

14路模拟输入,16~24位分辨率,根据速率和不同类型的设备而定

可及联最大到84路同附加可选组件

T7系列采集卡在16位时最高可达100KS/s

T7Pro系列采集卡在24位低速采样时分辨率达1uV.

用软件可轻松配置分辨率

单端14路,差分7路

模拟输入范围: ±10V,±1V, ±0.1V 和 ±0.01V

所有模拟输入功能是由软件来配置的,并可编程输入寄存器.

采集数据可使用连续存盘模式,最高可达100K/每秒.

低延迟采样和控制,小于1ms

很容易接驳传感器,象温度,负载电池,桥梁以及更多

模拟输出:

2路模拟输出(12位,0~5V)

波形用连续方式产生

集成LJTick-DAC 支持多种+/-10V 输出

数字I/O:

23路开关量输入输出

支持SPI,I2C及更多,在主模式下

5个PWM输出同单一相位控制

具有可配置数量、频率和宽度的5个脉冲输出

2路频率输入返回同频率和周期

2路输入脉冲宽度测量高和低时间以及工作周期

2路二线间的输入测量边缘及二个不同线路之间的时间。

4路高速计数器

6路软件计数器W/防反跳的能力

3路双正交输入

固定电流输出:

200µA  10µA

通信选项

USB ,以太网 802.11b/g WiFi 无线网 (仅T7-Pro 系列)

其它亮点:

通过LAU脚本,能够独立运行操作.相当于独立的记录仪。

内置温度传感器容易读出热电偶温度.

固件是可现场升级的

默认值的启动是可编程的.

工业温度范围(-40 to +85C)

更详细的技术规格可访问硬件部分和labjack T7数据表

labjack 系列采集卡 数据表：
