虚拟高级实验系统(几十种实验)

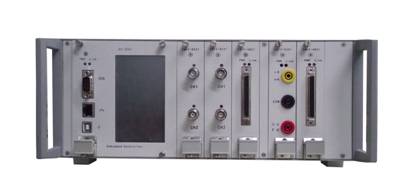

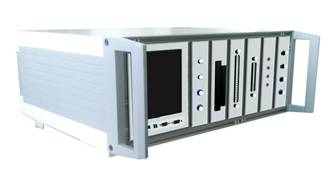

系统主要用于“测控技术与仪器”和“虚拟仪器技术”等系列课程的实验教学。系统采用机箱式+板卡式设计,可实现虚拟示波器、虚拟信号发生器、虚拟频率计、虚拟计数器、虚拟逻辑分析仪、虚拟任意波形发生器、虚拟可调电源和虚拟万用表等功能。
生产厂商: 北京迪阳 产品型号: BJ-DY100
产品简介: 系统主要用于“测控技术与仪器”和“虚拟仪器技术”等系列课程的实验教学。系统采用机箱式+板卡式设计,可实现虚拟示波器、虚拟信号发生器、虚拟频率计、虚拟计数器、虚拟逻辑分析仪、虚拟任意波形发生器、虚拟可调电源和虚拟万用表等功能。



虚拟高级教学实验系统

一、概述:

系统主要用于“测控技术与仪器”和“虚拟仪器技术”等系列课程的实验教学。系统采用机箱式+板卡式设计,可实现虚拟示波器、虚拟信号发生器、虚拟频率计、虚拟计数器、虚拟逻辑分析仪、虚拟任意波形发生器、虚拟可调电源和虚拟万用表等功能。在这一系统上,学生还可以完成电路分析、模拟电子技术、数字电子技术、等课程实验。







板卡式设计:

Ø        系统中所有功能模块都采用采用板卡式设计,提供一个控制板卡插槽和6个功能板卡插槽;可根据不同功能要求配置不同板卡,灵活方便。

通信接口丰富:

Ø        不但提供常用的USB2.0100M以太网和上位机通信,还预留全双工RS232通信方式,最高通信速率256000bps

功能完备性:

Ø        包含电子类实验室常用的仪器仪表功能,系统能够提供虚拟示波器、虚拟万用表、虚拟信号源、虚拟可调电源等;配合扩展板上的面包板可以实现电路分析,模电数电等课程实验。

Ø        扩展板提供多种常用输入输出设备,方便完成基础实验;同时还提供3个传感器的扩展接口。

高性能:

Ø        高速ADCDAC的采样率达到250MSa/s,能够满足高速采样和波形输出要求;万用表的采样精度达到24bit;显示精度为五位半。

开放性:

Ø        开放系统所有API函数库和可设计的硬件资源。

三、主要技术参数:



序号

名称

技术指标

1

标准3U机箱

提供一个控制板卡插槽,6个功能板卡插槽;底板采用484pinEP4CE30F23C8N做为控制卡和其他板卡控制的桥梁。

2

CPU板卡

采用STM32F407IGT6做为主控制器,提供USB2.0100M以太网,RS232通信接口;4.3寸的LCD显示屏支持完备的人机交互。

3

高速ADC板卡

采样率:250MSa/s,分辨率:8bit,通道数:2通道; -10V ~ +10V信号输入范围,直流/交流电压信号耦合;可实现虚拟示波器等功能。



4

高速DAC板卡

采样率:250MSa/s,分辨率:8bit,通道数:2通道;可以实现虚拟信号源功能,能够输出正弦波、三角波、锯齿波、方波、其他自定义波形。

5

万用表板卡

采样精度达到24bit,显示精度达到5位半;能够测量直流电压、交流电压、直流电流、电阻、电容。

6

综合板卡

采用68pin的高密度接口,配合实验面版区板能够实现数十种基础实验

7

实验面板区

采用68pin的高密度接口,提供常用的实验模块,包括按键,拨码开关,led,电位器,编码器,继电器,数码管,电机,可调电源等;同时提供传感器扩展接口;配合综合板卡能够实现数十种基础实验。



备注:还可以选择20多种传感器进行配置

实验内容:(部分实验内容)

一、软件编程实验

1LabVIEW图形化编程初步实验

2LabVIEW多种程序结构实验

3LabVIEW数组、簇和字符串实验

4LabVIEW文件操作实验

5)信号产生仿真实验

6)交流电压表仿真实验

二、基本硬件和接口实验

7)连接实验箱

8)点亮LED实验

9)按键与拨码开关

10)编码器实验

11)模拟量采集实验

12)示波器实验

13)频谱分析仪实验

14)脉冲发生器实验

15)任意波形发生器实验

16)数字电源实验

17)计数器实验

18)频率计实验

19)逻辑分析仪实验

20)万用表实验

三、传感器实验

21)热敏电阻实验

22)热电偶实验

23)光敏三极管实验

24)热释电传感器实验

25)光敏电阻实验

26)硅光电池实验

27)声音传感器实验

28)红外线传感器实验

29)湿度传感器实验

30)酒精传感器实验

31)可燃气体传感器实验

32)超声波传感器实验










公开报价定在19800-26000之间
