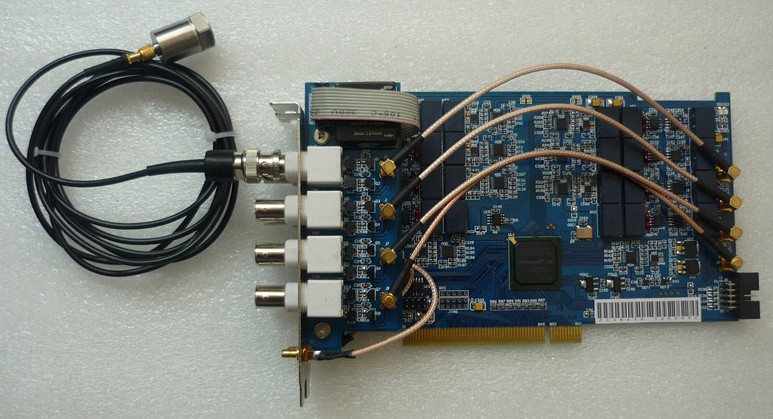

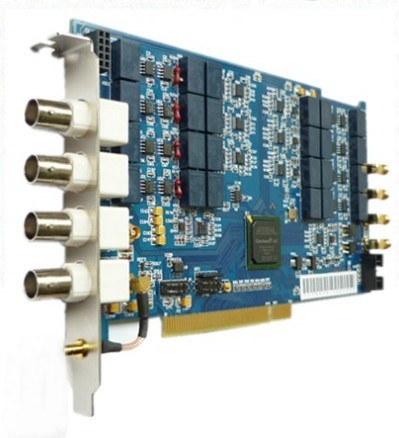

PCI8524 并行8Ch24Bits100Ksps高精度数据采集卡

仪器概述：
高精度数据采集卡PCI8524完成8路电压/ICP速度传感器、加速度传感器、力传感器、扭矩传感器等信号采集，8个通道并行数据采集，内外触发、内外时钟。

应用领域

实时振动噪声分析及数据记录

机械振动在线监测分析

旋转机械动平衡测试

声学原理无损检测

旋转机械阶次分析、扭振分析

车辆行驶中的振动噪声测试

主要特性：
1、对8路ICP传感器采用恒流源供电，供电电缆同时作为信号输出线，输出低阻抗信号。为真个系统提供一个不间断电源为ICP传感器提供恒定的24V电流4mA，并可关闭此功能。
2、输入量程：±1V、±2V、±5V、±10V 动态范围20DB ~-120DB
3、转换精度：24bits
4、采样率：100Ksps
5、A/D转换器个数：8片
6、通道数：并行8通道
7、采集方式：同步采集
8、触发方式：内触发、模拟外触发
9、时钟源选项：支持板内时钟和板外时钟
10、拟量输入方式：差分模拟输入
11、FIFO深度：4Ksa/ch~32Ksa/ch
12、存储器标志：满、半满
13、模拟输入阻抗：正端1MΩ，负端51Ω
14、模拟输入共模电压范围：＞±2V
15、放大器建立时间：2us
16、放大器增益误差性：0.05%
17、非线性误差：±1LSB（最大）

18、带2路16位DAC 0~5V输出
19、带8路DI 8路DO

多开同步扩展：

PCI8524支持多卡同步，组建16CH 24CH 32CH数据采集系统

配件：

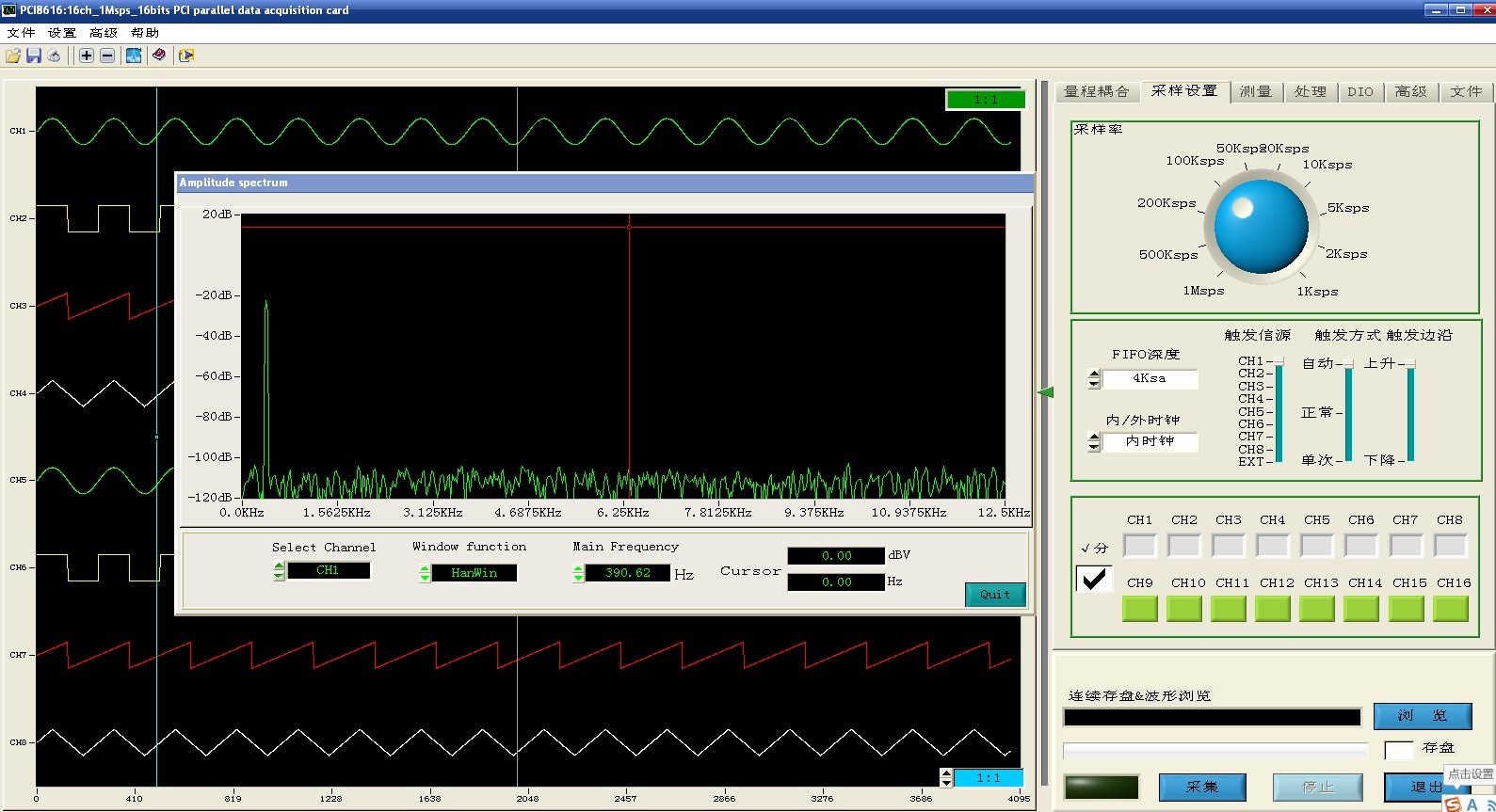

1.安装光盘一张（数据采集分析软件包、VB、VC++、VB、 LABVIEWBuilder C#例程）

2.BNC同轴线、转接线、同步线

3、合格证、检测报告
