混合信号数字示波器MSO5000D系列
产品简介： 16逻辑通道（分2组）+2模拟通道+外触发通道,1M存储,1GS/s实时采样，高分辨率 7"TFT真彩液晶屏（800*480 ），强大的触发功能
售价：￥6900

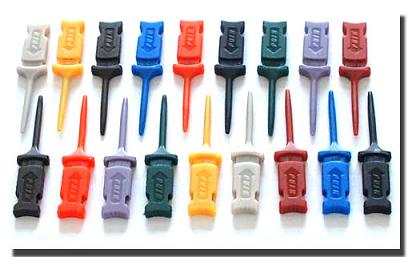

2.基本配件:
| |  |
| | |
| | |
| | |
| | |
3.其它图片:
| | |
| | |
| | |
| | |
| | |
| | |
4.特点概述：

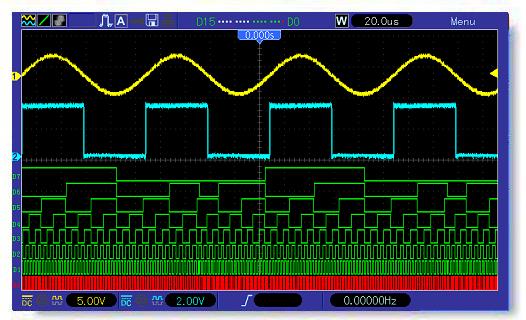

- 16通道逻辑分析仪+双通道示波器+外触发
- 大而且清晰显示的屏幕(7.0-吋液晶彩显,分辨率高达 800x480)，波形显示清晰逼真
- 1GSa/s的实时采样率
- 带宽60MHz—200MHz，1M的存储深度
- 强大的触发功能
- 集成USB Host，支持U盘存储、USB接口系统升级
- 超薄设计，体积轻巧，便于携带
- 示波器功能
- 带宽 60MHz~200MHz
- 每通道存储深度可达1M个点
- 实时采样率可达 1GS/s
- 强大的触发功能
- 多达20多种自动测量功能
- 逻辑仪功能:
- 16通道，分两组，可独立设置门限电平。
- 实际采样率可达 500MS/s;
- 强大的触发功能：边沿触发，持续时间触发，脉宽触发，码型触发，队列触发，重复触发
5.技术指标:
| 示波器水平技术规格 | ||||||||||||
| 型号 | MSO5062D | MSO5102D | MSO5202D | |||||||||
| 带宽 | 60MHz | 100MHz | 200MHz | |||||||||
| 取样速率 | Max.1GS/s | |||||||||||
| 波形内插 | （sin x）/x | |||||||||||
| 记录长度 | 单通道最大记录长度1M采样点，双通道512K，另有双通道4K、40K、512K采样点可选 | |||||||||||
| 水平刻度范围 | 8ns/格到40s/格，按序列2，4，8步进 | |||||||||||
| 取样速率和延迟时间精度 | 在任何≥1ms时间间隔内为±50ppm | |||||||||||
| 增量时间测量精度 （全带宽） | 单次，“取样”模式 ±（1取样间隔+100ppm×读数+0.6ns） | |||||||||||
| ＞16次以上平均 ±（1取样间隔+100ppm×读数+0.4ns） | ||||||||||||
| 取样间隔=秒/格÷200 | ||||||||||||
| 示波器垂直技术规格 | ||||||||||||
| AD转换器 | 8位分辨率，每个通道同时取样 | |||||||||||
| 示波器垂直刻度范围 | 输入BNC处为2 mV /格到5V/格 | |||||||||||
| 位置范围 | 2mV/格到20mV/格，±400mV 50mV/格到200mV/格，±2V 500mV/格到2V/格，±40V 5V/格，±50V | |||||||||||
| 可选模拟带宽限制，典型 | 20MHz | |||||||||||
| 低频响应（-3db） | 在BNC处为≤10Hz | |||||||||||
| 在BNC处的上升时间，典型 | 60MHz | 100MHz | 200MHz | |||||||||
| ≤5.8ns | ＜3.5ns | <1.8ns | ||||||||||
| 垂直增益精度 | 在“取样”或“平均”采集模式下，5V/格到10mV/格的精度为±3%。 在“取样”或“平均”采集模式下，5mV/格到2mV/格的精度为±4%。 | |||||||||||
| 直流测量精度，平均采集模式 | 测量类型：≥16个以上垂直位置为零的波形平均 精度：±（3%×读数+0.1格+1mV）,适用于选择10 mV /格或更大的单位时。 | |||||||||||
| 测量类型：≥16个以上垂直位置不为零的波形平均 精度：±[3%×(读数+垂直位置)+垂直位置的1%+0.2格）。 对于从2mV/格到200mV/格的设置，增加2mV；对于从200mV/格到5V/格的设置，增加50mV | ||||||||||||
| 电压测量重复性，平均采集模式 | 在相同设置和环境条件下，采集≥16个以上波形的任何两组平均值之间的电压增量: ±（3%×读数+0.05格） | |||||||||||
| 示波器触发技术规格 | ||||||||||||
| 触发灵敏度（边沿触发类型） | 耦合 | 灵敏度 | ||||||||||
| 直流 | 信源 | 60MHz | 100MHz | 200MHz | ||||||||
| CH1 CH2 | 从直流到10MHz为1格，从10MHz到最大量程为1.5格； | 从10MHz到100MHz为1.5格；从100MHz到最大量程为2格； | ||||||||||
| EXT | 从直流到100MHz为200mV | 从直流到100MHz为200mV，从100MHz到200MHz为350mV | ||||||||||
| EXT/5 | 从直流到100MHz为1V | 从直流到100MHz为1V，从100MHz到200MHz为1.75V | ||||||||||
| 交流 | 衰减10Hz以下信号 | |||||||||||
| 高频抑制 | 大于80kHz时将衰减信号 | |||||||||||
| 低频抑制 | 频率大于150kHZ时，与直流耦合限制相同，小于150kHZ时将衰减信号。 | |||||||||||
| 触发电平范围 | 信源 | 范围 | ||||||||||
| CH1、CH2 | 从显示屏中心开始±8个分度 | |||||||||||
| 外部 | ±1.2V | |||||||||||
| 外部/5 | ±6V | |||||||||||
| 触发电平精度、典型（精度是相对于上升和下降时间大于等于20ns的信号而言的） | 信源 | 精度 | ||||||||||
| CH1、CH2 | 从中心显示屏开始的±4个分度内为0.2格×伏/格 | |||||||||||
| EXT | ±（设定值的6%+40mV） | |||||||||||
| EXT/5 | ±（设定值的6%+200mV） | |||||||||||
| 设置电平为50%典型 | 用大于等于50Hz的输入信号操作 | |||||||||||
| 视频触发类型 | 信源 | 范围 | ||||||||||
| CH1、CH2 | 2个分度的峰—峰值幅度 | |||||||||||
| EXT | 400mV | |||||||||||
| EXT/5 | 2V | |||||||||||
| 信号格式和场速率、视频触发类型 | 对于任何场或任何行，都支持NTSC、PAL和SECAM | |||||||||||
| 释抑范围 | 100ns到10s | |||||||||||
| 脉冲宽度触发 | ||||||||||||
| 脉冲宽度触发模式 | 当＜（小于）、＞（大于）、=（等于）、或≠（不等于）时触发；“正”脉冲或“负”脉冲 | |||||||||||
| 脉冲宽度触发点 | 等于: 当脉冲的下降边越过触发电平时，示波器触发。 不等于:如果脉冲比指定宽度窄，则触发点为下降边。否则，当脉冲持续时间长于‘脉冲宽度”指定的时间时，示波器触发。 小于: :当脉冲持续时间小于“脉冲宽度”指定的时间时，示波器触发。 大于(也称为超时触发):当脉冲持续时间长于“脉冲宽度”指定的时间时，示波器触发。 | |||||||||||
| 脉冲宽度范围 | 可以从20ns到10s之间选择 | |||||||||||
| 斜率触发 | ||||||||||||
| 斜率触发模式 | 当＜（小于）、＞（大于）、=（等于）、或≠（不等于）时触发；“正”斜率或“负”斜率 | |||||||||||
| 斜率触发点 | 等于: 当波形斜率等于设置斜率时，示波器触发。 不等于: 当波形斜率不等于设置时，示波器触发。 小于: 当波形斜率小于设置斜率时，示波器触发。 大于: 当波形斜率大于设置斜率时，示波器触发。 | |||||||||||
| 时间设置范围 | 可以从20ns到10s之间选择 | |||||||||||
| 超时触发 | 起始沿：上升沿，下降沿；设置时间：20-10s | |||||||||||
| 交替触发 | ||||||||||||
| CH1 | 内部触发：边沿、脉宽、视频、斜率 | |||||||||||
| CH2 | 内部触发：边沿、脉宽、视频、斜率 | |||||||||||
| 触发频率计数器 | ||||||||||||
| 读数分辨率 | 6位 | |||||||||||
| 精度（典型） | ±30ppm（包括所有的频率参考误差和±1计算误差） | |||||||||||
| 频率范围 | 交流耦合、从最小4Hz到额定带宽 | |||||||||||
| 触发源 | “脉冲宽度”或“边沿触发”模式:所有可用触发源 “频率计数器”一直在测定触发源，包括当示波器采集由于运行状态中的变化而暂停时，或当单次事件采集己经结束时。 “脉冲宽度”触发模式，示波器计算在1s测量，窗口具有有效幅度，并且符合可触发事件条件的脉冲，例如，如果PWM脉冲列被设定为＜模式，而且宽度被相应设定为较小的时间时，其中的窄脉冲。 “边沿触发”模式:示波器计算所有具有足够幅度和正确极性的边沿。 “视频触发”模式:“频率计算器”不工作。 | |||||||||||
| 示波器采集技术规格 | ||||||||||||
| 采集模式 | 取样、峰值检测和平均 | |||||||||||
| 单次序列 | 采集模式 | 采集停止时间 | ||||||||||
| 取样、峰值检测 | 所有通信同时进行单次采集 | |||||||||||
| 平均 | 所有通道同时进行N次采集，N可以取值4、8、16、32、64或128 | |||||||||||
| 示波器输入技术规格 | ||||||||||||
| 输入耦合 | DC、AC或GND | |||||||||||
| 输入阻抗，直流耦合 | 20pF±3 pF时为1MΩ±2% | |||||||||||
| 探头衰减 | 1X、10X | |||||||||||
| 支持探头衰减系数 | 1X、10X、100X、1000X | |||||||||||
| 最大输入电压 | 过电压类型 | 最大电压 | ||||||||||
| 类型 Ⅰ和类型Ⅱ | 300VRMS(10×)安装类型 | |||||||||||
| 类型Ⅲ | 150VRMS(1×) | |||||||||||
| 安装类型Ⅱ;以20 dB/decade为斜率，从100kHz以上开始下降到大于等于3 MHz*时的交流峰值13 V。对于非正弦波形，峰值必须小于450 V。 300 V以上的偏移持续时间应小于100 ms。 RMS信号电平(包括所有 的通过交流藕合删除的直流分量)必须限制到300 V。如果超出了这些值，就可能会损坏仪器。 | ||||||||||||
| 测量相关 | ||||||||||||
| 光标 | 光标间的电压差△V 光标间的时间差△T △T的倒数，以赫兹为单位（1/△T） | |||||||||||
| 自动测量 | 频率、周期、平均值、峰-峰值、均方根、最小值、最大值、上升时间、下降时间、正频宽、负频宽 | |||||||||||
| 示波器的一般技术规格 | ||||||||||||
| 显示 | ||||||||||||
| 显示屏类型 | 对角为7"TFT 64K真彩液晶屏 | |||||||||||
| 显示屏分辨率 | 800（水平）个像素乘480（垂直）个像数 | |||||||||||
| 显示屏对比度 | 16档可调且屏幕显示调节进度条 | |||||||||||
| 探头补偿器输出 | ||||||||||||
| 输出电压，典型 | 约5Vpp输入≥1MΩ的负载 | |||||||||||
| 频率、典型 | 1kHz | |||||||||||
| 电源 | ||||||||||||
| 电源电压 | 100-120VACRMS(±10%),45Hz到440Hz，CATⅡ 120-240VACRMS(±10%),45Hz到66Hz，CATⅡ | |||||||||||
| 功率消耗 | 小于30W | |||||||||||
| 熔断器 | 2A,T级，250V | |||||||||||
| 环境 | ||||||||||||
| 温度 | 操作时：32℉到122℉（0℃到50℃） | |||||||||||
| 不操作时：-40℉到159.8℉（-40℃到+71℃） | ||||||||||||
| 冷却方式 | 对流 | |||||||||||
| 湿度 | +104℉或以下（+40℃或以下）：≤90%相对湿度 | |||||||||||
| 106℉到122℉（+41℃到50℃）：≤60%相对湿度 | ||||||||||||
| 海拔高度 | 操作时和不操作时 | 3，000m（10，000英尺） | ||||||||||
| 随机振动 | 50Hz到500Hz时为0.31 g RMS, 每轴向为10分钟 | |||||||||||
| 不操作时 | 5Hz到500Hz时为2.46g RMS， 每轴向为10分钟 | |||||||||||
| 机械冲击 | 操作时 | 50g，11ms，半正弦波 | ||||||||||
| 机械部分 | ||||||||||||
| 示波器大小 | 长度 | 313mm | ||||||||||
| 高度 | 142mm | |||||||||||
| 厚度 | 108mm | |||||||||||
| 重量 | 不包括包装以及配件的重量 | 2.08Kg | ||||||||||
| 长度 | 395mm | |||||||||||
| 宽度 | 410mm | |||||||||||
| 高度 | 275mm | |||||||||||
| 总重量 | 包括所有附件 | 约3.2Kg | ||||||||||
| 逻辑分析仪技术指标 | ||||||||||||
| 采样通道数 | 16(分两组) | |||||||||||
| 最大输入阻抗 | 200K (C=10p) | |||||||||||
| 输入电压范围 | -60V~60V | |||||||||||
| 逻辑门范围 | -8V~8V | |||||||||||
| 最大采样率 | 500 MHz | |||||||||||
| 兼容输入 | TTL, CMOS, ECL | |||||||||||
| 采样深度 | 512KSample | |||||||||||
| 光标 | 光标间的电压差△V 光标间的时间差△T △T的倒数，以赫兹为单位（1/△T） | |||||||||||
| 测量 | 周期和频率 | |||||||||||
| 记忆位置 | RefA RefB | |||||||||||
| 触发 | 边沿触发 | D0-D15选择斜率（上升沿或下降沿） | ||||||||||
| 脉冲触发 | D0-D15选择脉冲极性（正脉冲或负脉冲），脉冲触发时机（=，≠，>，<），触发脉冲宽度 | |||||||||||
| 码型触发 | D0-D15 选择码型（H，L，X） | |||||||||||
| 持续触发 | D0-D15选择持续时间和触发时机（数据结束，数据开始以及数据延迟） | |||||||||||
| 队列触发 | D0-D15选择特定数据索引（0-3）以及码型（H，L，X） | |||||||||||
| 重复触发 | D0-D15选择码型（H，L，X）以及重复次数 | |||||||||||
6. 应用程序:
软件支持: Windows 7, Windows NT, Windows 2000, Windows XP ,
