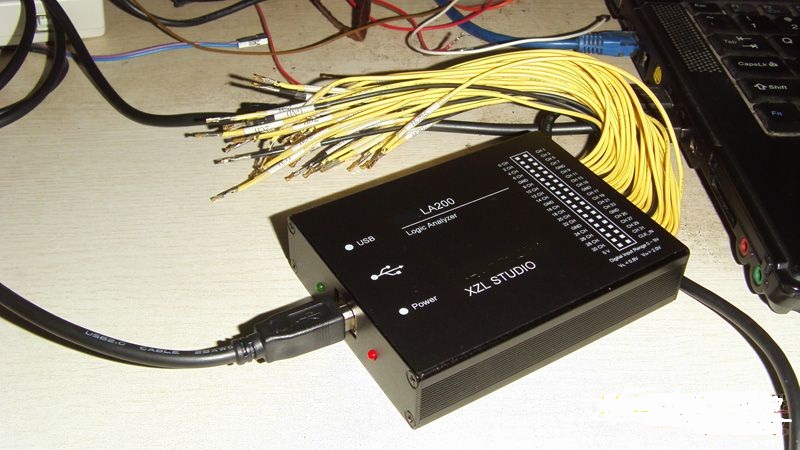

LA200逻辑分析仪 200MHz采样速度 32通道 铝合金外壳

LA200逻辑分析仪性能参数

1. 功能

• 最高采样频率：200MHz（16通道），100MHz（32通道）
• 最大存储深度：256K/通道 x 32通道
• 输入阻抗：1MΩ
• 门限电压：0 ~ 7.0V
• 信号输入范围：0 ~ 5V
• USB传输：USB2.0 全速
• 触发位置：四级，可任意设置
• 支持系统：WINDOW XP，WIN 7

2. 总线和协议分析

• UART分析：支持
• I2C分析：支持
• SPI分析：支持
• 1-Wire分析：支持
• DMX512分析：支持
• ASM45 BUS分析：支持
• JTAG分析：支持
• STATE分析：支持

同时显示各通道的输入波形，并可以选择显示8路通道的分组数据和合成的模拟波形，便于调试AD/DX芯片。

强大的协议分析功能，

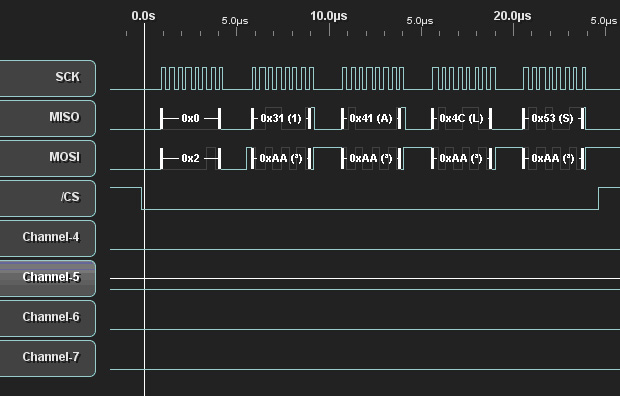

SPI协议解码效果

UART解码效果

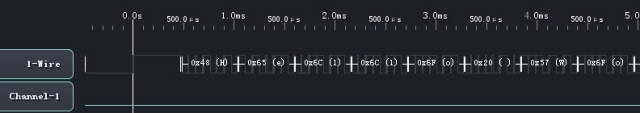

1-WIRE解码效果

强大的触发功能，不仅可以实现常见的高/低电平，上升沿/下降沿触发等简单动作，还可以完成多路并行信号状态触发，串行信号数据串中特定数据捕获等复杂功能，甚至提供多达四阶的触发层级，完成捕获逻辑的“与”和“或”功能。

并行触发例子：捕获“0x00000010”

串行信号串中数据/波形捕获的例子：

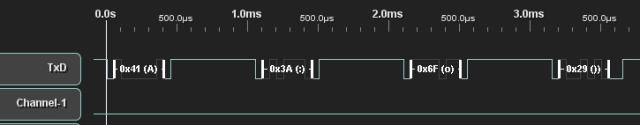

本例中UART字符串: A, :, o, ), 捕获“o”字符。

UART的解码

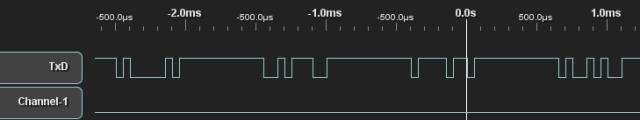

对于8N1的UART，假设需要捕获数据串中的“o”这个字符，ACSII码0x6F。由于UART低位在前发送，因此设置触发数值0xF6。下图为捕获“o”这个字符的位置。

复杂触发例子：“与”功能

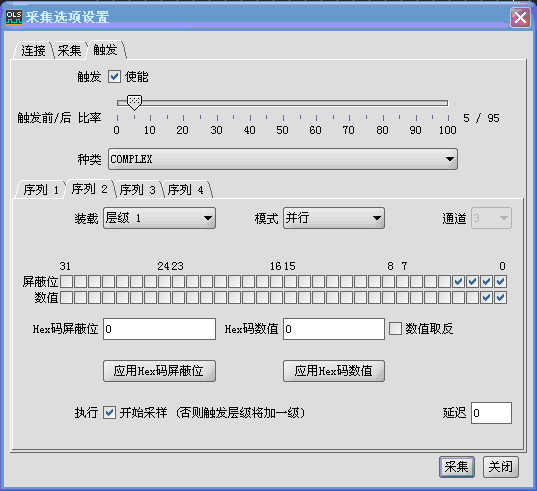

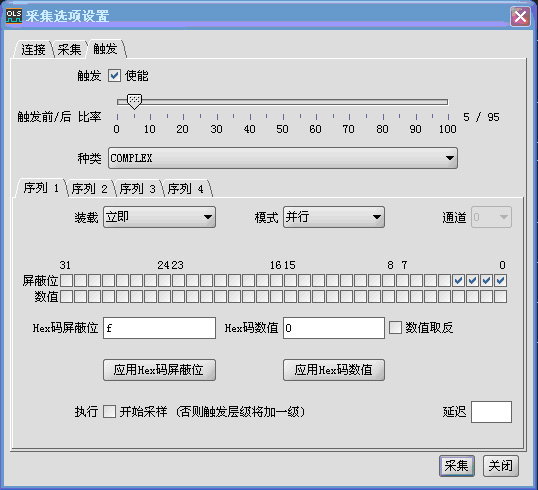

四路信号的状态机中，先经过一个“0000”的信号，之后，“与”，一个“0011”的信号到来，即捕获“0000”AND “0011”。

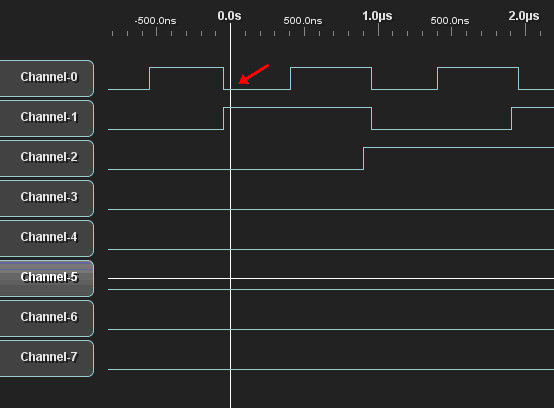

从上图可以看到，先捕获到“0000”后，再捕获到“0011”，即可开始采样。

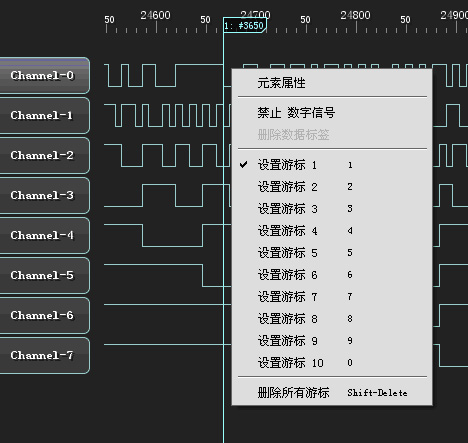

高达10个游标设置，可随意定位需要观察的信号位置
