20M带宽,双通道,1M 存储,虚拟示波器

高性价比,20MHz带宽示波器,双通道,48MS/s采样率,1M存储,带双探头,优良的工业设计,与IPAD一样的阳极氧化铝外壳,美观大方
生产厂商: 北京迪阳专卖 产品型号: HANTEK6022BE
产品简介: 高性价比,20MHz带宽示波器,双通道,48MS/s采样率,1M存储,带双探头,优良的工业设计,与IPAD一样的阳极氧化铝外壳,美观大方



高性价比,20MHz带宽示波器,双通道,48MS/s采样率,带双探头,优良的工业设计,与IPAD一样的阳极氧化铝外壳,不仅美观大方,而且大大提高了铝合金表面硬度,具有良好的耐热性和耐磨性。 USBXI(TM)标准接口,方便的插入USBXI(TM)机箱中,组成组合仪器。

2.基本配件:












3.其它图片:













4. 特点

  • 高性价比,优良的工业设计,外壳采用与IPAD一样的阳极氧化铝,不仅美观大方,
    而且大大提高了铝合金表面硬度,具有良好的耐热性和耐磨性
  • USBXITM标准接口,方便的插入USBXITM机箱中,组成组合仪器。
  • USB2.0接口,免电源,与台式示波器类似界面,易于上手.
  • 更适合于笔记本电脑,生产线维修调整,便于出差使用。
  • 小的尺寸(mm):200(L)x100(W)x35(H) ,便于携带.
  • 高刷新率, 高采样率,48MS/s实时采样.
  • 软件支持: Windows 7, Windows NT, Windows 2000, Windows XP ,VISTA
  • 20余种自动测量功能
  • 亮度调节,反向,加,减,乘,除,X-Y显示
  • 波形数据可以按时间和电压输出到EXCEL,BMP,JPG
  • FFT频谱分析
  • 一台电脑可同时连多台示波器,轻松扩展通道数
  • 二次开发库提供, Labview\VB\VC\Delphi\C++Builder 开发示例提供


5. 技术指标

通道

2通道

带宽

20MHz

单次带宽

DC to 20MHz

最大实时取样率

48MS/s

存储深度

1M

垂直分辨率

8Bit

阻抗

1MΩ 25pF

耦合

DC

电压量程

20mV-5V, 8Steps

垂直精度

±3%

时基量程

1ns-5000s, 39 Steps

垂直位置可调

输入保护

Diode 嵌位

X-Y

水平方式

自动, 标准, 单次

触发斜率

+/-

触发电平可调

触发源

CH1, CH2, EXT

预触发

0-100% 选择

取样率选择

辉线显示

/线, 亮度调节.

网络

/

光标测量

算法

快速傅氏变换,反向,,,,.

光标显示

频率,电压

配套

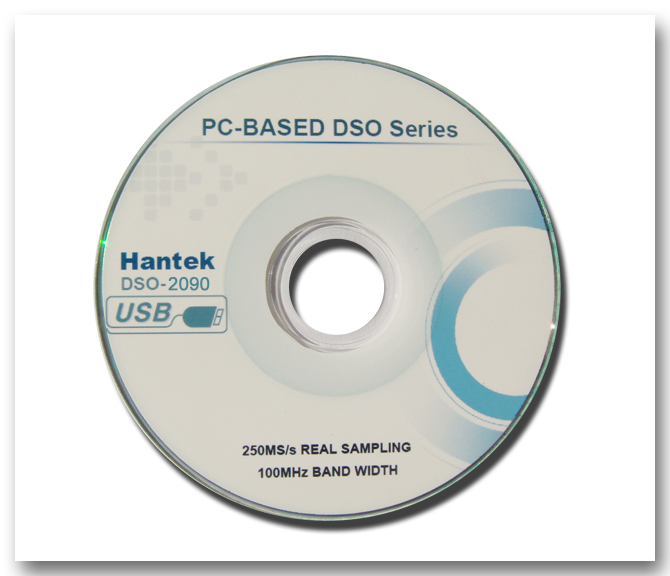

S/W CD, probes, manual, USB cord


6.应用程序:

软件支持: Windows 7, Windows NT, Windows 2000, Windows XP ,VISTA

7. 二次开发:

提供常用开发平台下的DEMO源代码(VC、CVI、VB、LABVIEW)的开发和技术支持。
