HS5-540xm高速数据流盘系统

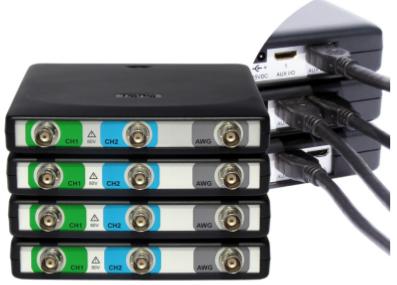

HS5 USB高速数据记录仪是一款基于PC的记录仪器,可记录电压、电流、温度、湿度、脉冲、逻辑信号,它能连续高速记录各种数据到计算机硬盘不丢数,在高达14位分辨率下,最高流盘速度达20MHz/s,这项指标目前在全世界是独一无二。
生产厂商: 北京迪阳专卖 产品型号: HS5-530
产品简介: HS5 USB高速数据记录仪是一款基于PC的记录仪器,可记录电压、电流、温度、湿度、脉冲、逻辑信号,它能连续高速记录各种数据到计算机硬盘不丢数,在高达14位分辨率下,最高流盘速度达20MHz/s,这项指标目前在全世界是独一无二。

USB接口高速数据流盘系统不丢数,能连续存储记录,回放。

HS5 USB高速数据记录仪是一款基于PC的记录仪器,可记录电压、电流、温度、湿度、脉冲、逻辑信号,它能连续高速记录各种数据到计算机硬盘不丢数,在高达14位分辨率下,最高流盘速度达20MHz/s,这项指标目前在全世界是独一无二,而且是在低成本情况下实现的。如果客户要实现更高精度的记录数据,那么降低流盘速率,可达到16位流盘精度。下面是HS5系列的流盘数据的技术指标。





USB总线虚拟仪器:分辨率:12位~~16位,通道数:1~~8通道,二次开发VB,VC ,Labview驱动,Matlab    驱动



型号

通道

最大采样速率

连续记录存盘速率

DA输出

存储深度

价格

HS5-530

2

可括到

8通道

12位分辨率时:单通道500 MS/s

12位分辨率时:双通道200 MS/s

14位分辨率时:双通道100 MS/s

16位分辨率时:双通道6.25 MS/s

12/14位时:单通道20 MS/s

12/14位时:双通道10 MS/s

14位时:双通道10 MS/s

16位时:双通道6.25 MS/s

30 MHz

双通道32MB

单通道64MB

19800元

HS5-220

2

可括到

8通道

12位分辨率时:单通道200 MS/s

12位分辨率时:双通道100 MS/s

14位分辨率时:双通道50 MS/s

16位分辨率时:双通道3.12 MS/s

12/14位时:单通道10 MS/s

12/14位时:双通道5MS/s

14位时:双通道5MS/s

16位时:双通道3.12 MS/s

30MHz

双通道32MB

单通道64MB

17800元

HS5-110

2

可括到

8通道

12位分辨率时:单通道100 MS/s

12位分辨率时:双通道50 MS/s

14位分辨率时:双通道20 MS/s

16位分辨率时:双通道1.25 MS/s

12/14位时:单通道5 MS/s

12/14位时:双通道2 MS/s

14位时:双通道2 MS/s

16位时:双通道1.25 MS/s

10MHz

双通道32MB

单通道64MB

15800元

HS5-055

2

可括到

8通道

12位分辨率时:单通道50 MS/s

12位分辨率时:双通道20 MS/s

14位分辨率时:双通道10 MS/s

16位分辨率时:双通道625kS/s

12/14位时:单通道2 MS/s

12/14位时:双通道1 MS/s

14位时:双通道1 MS/s

16位时:双通道625 KS/s

5MHz

双通道32MB

单通道64MB

13800元

HS4-50M

4

可括到

64通道

12位分辨率时:双通道50 MS/s



12位时:双通道100KS/s





128K

14800元

HS4-5M

4

可括到

64通道

12位分辨率时:双通道5 MS/s



12位时:单通道5KS/s





128K

7900元



随着对电子和工业设备产品可靠性要求的日益提高,跌落试验、振动试验、机械冲击试验和环境试验越来越频繁。特别是对于一些机械移动部件或驱动元件,经常需要进行成千上万次或几千个小时的耐久试验。基于此,提出了高速同步数据采样及长时间数据存储的要求。同时对于多种产品长时间耐久性测试要求一种紧凑而经济的测试设备,HS5系列记录仪是一套低成本的基于PC的记录设备。

HS5系列数据记录仪用软件选择连续流盘模式,数据一直被记录,直到它被用户终止。同时测量,每一次新的采样时,他们都会直接传送到计算机,处理数据和显示所需的时间都能存储到磁盘。任何变化的输入信号将立即可见。测量持续时间是没有限制的,只受硬盘大小限制。

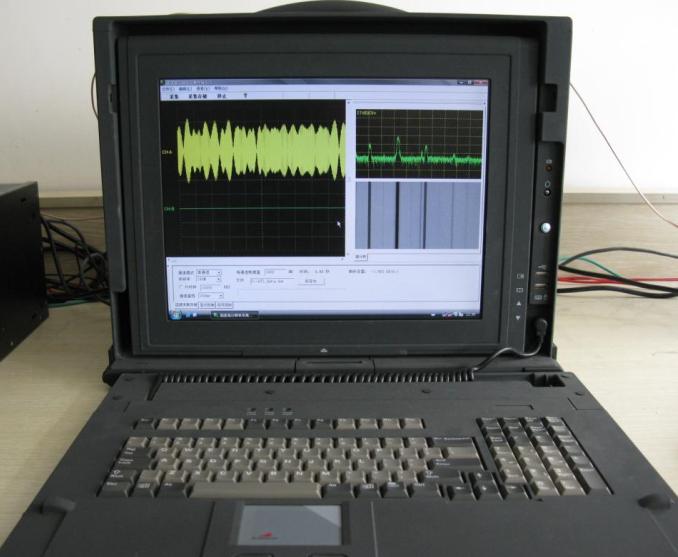

HS5系列高速记录仪配备一套多通道记录软件,可以把采集的数据信息直接传到计算机硬盘。



例如在数据记录模式下,测量在一个房间里缓慢变化的温度信号,在整个过程中,任何变化的输入信号都是立即可见的。另一个应用案例是在数据记录仪模式下,测量非周期的串行通信信号,能持续持续很长时间捕获数据到计算机硬盘。

HS5多通道记录软件也能把数据记录成图形方式,一个图或多个图,图形可任意标注,也可以放大或缩小,采集的数据可以多种文件格式存盘。存盘的数据也可以回放显示。

数据也可打印输出,以自定义格式显示。



HS5高速数据记录仪在WINDOWS XP ,WINDOWS 7,10 LINUX模式下。



系统主要应用领域有:

雷达信号记录分析

通信信号记录分析

分布式光纤传感测试

超声无损检测

光学相干层析(OCT)、

激光雷达

生物医学

高能物理

质谱分析

DVB测试

爆炸和弹道监测

发动机电气测试

   声纳系统测试

功能特点:

l        模拟信号长时间高速连续采集存储及分析

       高速数据存储速度高达每秒1.4GB,持续时间可达数小时;同时实时进行高速分析及处理,监视高速数据流中的目标特征信息。单通道速度最高可达1GS/S,通道数最高可扩展至8通道。

l        高频脉冲式连续采集处理分析及存储

可快速响应高达每秒百万数量级的高频脉冲,持续时间可达数小时,进行高速数据分析处理并存储。采集速度最高可达1GS/S,最高可扩展至8通道同步采集。

l        信号采集记录

可采集记录中频30MHz、70MHz、140MHz等宽带数字或模拟调制信号,对每个记录进行相应命名并进入数据库有序管理和存储,便于查询;能够同时记录和分析所关注通道的信号,对相邻通道信号及信号失真进行分析。

l        触发采集记录功能

支持触发采集记录功能,采集瞬态信号、误差信号、加密信号、干扰信号、低占空比信号等复杂且难以捕获的信号。支持多任务同时工作,即进行一项任务时,它也可以同时监测其它信号出现、消失或幅度、频率变化。

l        监测传输链路中的信号及误码率

实现现场环境中信号传输分析,监测传输链路中的信号及误码率。将采集的实际信号保存为数据文件,为信号分析、调制技术开发提供重要的材料。

l        无线通讯环境中信号监测和分析

在无线通讯环境中,为了保证数据安全和完整,采用加密或复杂调制形式。高速、高分辨率信号连续采集存储管理系统比其他设备更具有优势。它完整的记录了保密数据,在现场或实验室环境中分析和解密这些数据。对测试地点的信号频谱分析,还可以模拟和数字干扰测量。

l        实验室模拟测试

研发生产厂商必须投入大量资金,购置品种繁多的实验室模拟测试设备,以便模拟实际环境下的信号失真,如功率水平、相位、频率、带宽、调制信号、BER、高斯白噪声、多径衰落、多普勒效应、短延时回波、长延时回波、超出监测间隔回波、冲击噪声干扰等。但这些实验室测试环境还不能代表真实复杂的现场环境。

l        现场环境测试

高速、高分辨率信号连续采集存储管理系统可以记录真实复杂环境信号,信号数据文件可以通过高速高分辨率信号连续回放系统,在实验室中真实不断地重现或同步回放,并确保真实重现现场RF频谱特性,减少昂贵、冗长的现场测试,使产品性能达到最优化,缩短产品市场化时间。
