5MHz~~500MHz采样,多通道USB总线高速采集卡

采样率:5MHz~~500MHz,垂直分辨率:12~~16位,通道数:1~~8通道,部分产品可括64通道,存储深度:128~~64MB,VB,VC,Labview 驱动。
生产厂商: 北京迪阳专卖 产品型号: HS5-220
产品简介: 采样率:5MHz~~500MHz,垂直分辨率:12~~16位,通道数:1~~8通道,部分产品可括64通道,存储深度:128~~64MB,VB,VC,Labview 驱动。





USB高速采集卡:12~~16位可变分辨率,通道数:1~~8通道,二次开发,Labview 驱动,Matlab 驱动







与其它USB采集卡不同的五大特点:



1、可及联扩展到 127 通道。

2、可变的分辨率 12~~16位。

3、高达20MHz/s 连续存储数据到硬盘不丢数。

4、很高的存储深度。

5、有一套世界一流的测试软件,几乎能解决所有测量问题。

6、二次开发,VB、VC、Labview 能解决所有数据采集









12~~16位可变分辨率。



型号

通道

最大采样速率

连续记录存盘速率

DA输出

存储深度

价格

HS5-530

2

可括到

8通道

12位分辨率时:单通道500 MS/s

12位分辨率时:双通道200 MS/s

14位分辨率时:双通道100 MS/s

16位分辨率时:双通道6.25 MS/s

12/14位时:单通道20 MS/s

12/14位时:双通道10 MS/s

14位时:双通道 10 MS/s

16位时:双通道6.25 MS/s

30 MHz

32 MB

单通道64MB

19800

HS5-220

2

可括到

8通道

12位分辨率时:单通道200 MS/s

12位分辨率时:双通道100 MS/s

14位分辨率时:双通道50 MS/s

16位分辨率时:双通道3.12 MS/s

12/14位时:单通道10 MS/s

12/14位时:双通道5MS/s

14位时:双通道5MS/s

16位时:双通道3.12 MS/s

30MHz

32 MB

单通道64MB

17800

HS5-110

2

可括到

8通道

12位分辨率时:单通道100 MS/s

12位分辨率时:双通道50 MS/s

14位分辨率时:双通道20 MS/s

16位分辨率时:双通道1.25 MS/s

12/14位时:单通道5 MS/s

12/14位时:双通道2 MS/s

14位时:双通道2 MS/s

16位时:双通道1.25 MS/s

10MHz

32 MB

单通道64MB

15800

HS5-055

2

可括到

8通道

12位分辨率时:单通道50 MS/s

12位分辨率时:双通道20 MS/s

14位分辨率时:双通道10 MS/s

16位分辨率时:双通道625kS/s

12/14位时:单通道2 MS/s

12/14位时:双通道1 MS/s

14位时:双通道1 MS/s

16位时:双通道625 KS/s

5MHz

32 MB

单通道64MB

13800

HS4-50M

4

可括到

64通道

12位分辨率时:双通道50 MS/s



12位时:双通道100KS/s





128K

14800

HS4-5M

4

可括到

64通道

12位分辨率时:双通道5 MS/s



12位时:单通道5KS/s





128K

7900





采集数据技术指标:

输入通道

2~~8路模拟量输入

CH1, CH2......CH8

BNC接口

最大采样速率:

由用户自行选择来定

型号 HS5-530

 采样速率

12 , 在单通道采集时

500 MS/s

12 , 在双通道采集时

200 MS/s

14 位,在双通道采集时

100 MS/s

16 位,在双通道采集时

6.25 MS/s

型号 HS5-220



12 , 在单通道采集时

200 MS/s

12 , 在双通道采集时

100 MS/s

14 , 在双通道采集时

50 MS/s

16 , 在双通道采集时

3.125 MS/s

型号 HS5-110



12 , 在单通道采集时

100 MS/s

12 , 在双通道采集时

50 MS/s

14 , 在双通道采集时

20 MS/s

16 , 在双通道采集时

1.25 MS/s

型号 HS5-055



12 , 在单通道采集时

50 MS/s

12 , 在双通道采集时

20 MS/s

14 位,在双通道采集时

10 MS/s

16 位,在双通道采集时

625 kS/s

连续数据记录到硬盘速率

由用户自行选择来定

型号 HS5-530

 流盘速率

12/14 ,在单通道采集时

20 MS/s 连续存盘

12/14 ,在双通道采集时

10 MS/s 连续存盘

16 ,   在双通道采集时

6.25 MS/s连续存盘

型号 HS5-220



12/14 ,在单通道采集时

10 MS/s连续存盘

12/14 ,在双通道采集时

5 MS/s连续存盘

16 ,在双通道采集时

3.125 MS/s连续存盘

型号 HS5-110



12/14 ,在单通道采集时

5 MS/s连续存盘

12/14 ,在双通道采集时

2 MS/s连续存盘

16 ,在双通道采集时

1.25 MS/s连续存盘

型号 HS5-055



12/14 ,在单通道采集时

2 MS/s连续存盘

12/14 ,在双通道采集时

1 MS/s连续存盘

16 ,在双通道采集时

625 kS/s连续存盘

源采样



内部

TCXO 振荡器

精度

± 0.0001 %

误差

± 1 ppm 0°C 55°C

一年之内的时基变化

±1 ppm/

外部的

LVDS, 在辅助连接里

输入范围

10 MHz

内存



标准模式

128 K缓存每通道

XM 内存选件

32 M缓存每通道
64 M
缓存在单通道时



BNC inputs CH1, CH2

类型

单通道

分辨率

12, 14, 16 由用户选择

直流精度

0.25 % (0.1 % typical) ± 1 LSB 在满刻度下

范围

±200 mV ±80 V 满刻度

耦合方式

AC/DC

电容量

1 MOhm / 25 pF

最大电压

200 V (DC + AC 峰峰值 < 10 kHz)

最大输入电压在 1:10 探头

600 V (DC + AC 峰峰值 < 10 kHz)

带宽 (-3dB)

采样速率的50 % , 在满刻度输入的 75 %

交流耦合切断频率 (-3dB)

±1.5 Hz



D/A数出技术指标:

输出



标准

正弦波, 方波, 三角波, 脉冲, 噪声, DC

任意波形的建立

对数的上升和下降,正弦, cardiac, haversine, lorentz, d-lorentz

信号特征



正弦波



输出频率范围

由用户选择的模式来定

型号 HS5-530

1 µHz 30 MHz

型号 HS5-220

1 µHz 30 MHz

型号 HS5-110

1 µHz 10 MHz

型号 HS5-055

1 µHz 5 MHz

分辨率

14

振幅

Relative to 1 kHz

< 100 kHz

±0.1 dB

< 5 MHz

±0.15 dB

< 20 MHz

±0.3 dB

< 30 MHz

±0.4 dB

Spurious (non harmonic)



< 20 kHz

-80 dBc

20 kHz 100 kHz

-75 dBc

100 kHz 1 MHz

-70 dBc

1 MHz 10 MHz

-60 dBc

10 MHz 15 MHz

-55 dBc

15 MHz 20 MHz

-45 dBc

20 MHz 30 MHz

-35 dBc

方波



频率范围

由用户选择的模式来定

型号 HS5-530

1 µHz 30 MHz

型号 HS5-230

1 µHz 30 MHz

型号 HS5-110

1 µHz 10 MHz

型号 HS5-055

1 µHz 5 MHz

上升/下降时间

< 8 ns

超过

< 1 %

可变的占空比

0.01 % 99.99 %

不对称

0 % 周期 + 5 ns (@ 50 % 占空比因子)

虑波 (RMS)

< 50 ps

三角波



频率范围

由用户选择的模式来定

型号 HS5-530

1 µHz 30 MHz

型号 HS5-220

1 µHz 20 MHz

型号 HS5-110

1 µHz to 10 MHz

型号 HS5-055

1 µHz to 5 MHz

分辨率

14

峰峰值的线性输出

< 0.01 %

对称

0 % - 100 %, 0.1 % steps

脉冲



周期

100 ns 1000 s

脉冲宽度

15 ns to 1000 s

可变的沿时间

8 ns 1 s

超过

< 1 %

虑波(rms)

< 50 ps

噪音



带宽 (typical)

30 MHz

分辨率

14

数出波形



频率

由用户选择的模式来定

型号 HS5-530

1 µHz 30 MHz

型号 HS5-230

1 µHz 30 MHz

型号 HS5-110

1 µHz 10 MHz

型号 HS5-055

1 µHz 5 MHz

存储深度



标配模式

1 256 K 采样深度

XM 选配

1 64 M采样深度

分辨率

14 bit

采样速率

由用户选择的模式来定

型号 HS5-530

240 MS/s

型号 HS5-220

240 MS/s

型号 HS5-110

100 MS/s

型号 HS5-055

50 MS/s

上升/下降时间

< 8 ns

线性 (峰值输出的)

< 0.01 %

设置时间

< 8 ns 10 % 终值

Jitter (RMS)

< 50 ps





共有的规格参数



输出通道数

1 路模拟量, BNC

输出电压范围

-12 +12 V (断路)

振幅



范围

0.12 V, 1.2 V, 12 V (断路)

分辨率

12

精确度

0.4 % 的范围

DC 偏移



范围

-12 +12 V (断路时)

分辨率

12

精确度

0.4 %

噪音水平



0.12 V range

900 µVRMS

1.2 V range

1.3 mVRMS

12 V range

1.5 mVRMS

耦合

DC

电容量

50 Ohm

过载保护

Output turns off automatically when overload is applied. Instrument will tolerate a short circuit to ground indefinitely.





突发



可输出波形

正弦波, 方波, 三角波, 噪音, 任意波

记数

1 65535

触发

用软件, 或外部信号





扫频



波形类型

正弦波, 方波, 三角波, 噪音, 任意波

类型

线性, 对数

方向

上升, 下降

触发

用软件, 或外部信号





调制信号



AM



输出波形

正弦波, 方波, 三角波, 任意波

调制波形

正弦波, 方波, 三角波, 噪音, 任意波

调制波形

2 mHz 20 MHz

深度

0.0 % 100 %

内部的

调频FM



输出波形

正弦波, 方波, 三角波, 任意波

调制波形

正弦波, 方波, 三角波, 噪音, 任意波

调制频率

2 mHz 20 MHz

峰峰值

DC 20 MHz

信号源

内部的

FSK



输出波形

正弦波, 方波, 三角波, 任意波

调制波形

50 % 方波占空比因数

调制频率

2 mHz 20 MHz

峰峰值

1 µHz 20 MHz

信号源

内部的





系统参数表



系统

不变的恒定数据尺寸

存储深度

64 MB 深度

操作方式

连续, 触发, 门限

采样速率

由用户选择的模式来定

型号 HS5-530

240 MS/s

型号 HS5-220

240 MS/s

型号 HS5-110

100 MS/s

型号 HS5-055

50 MS/s

采样源

内部 TCXO

精度

±0.0001 %

稳定性

±1 ppm 0°C +55°C

时基准确度变化

±1 ppm/每年



Trigger system

系统

数字的, 2 级电平

CH1, CH2, , , 外部数字

触发模式

上升斜率, 下降斜率, 内部窗口, 外部窗口, 峰峰值

电平调节

满刻度 0 100 %

滞后调节

满刻度 0 100 %

分辨率

0.006 % (14, 16 位时) / 0.025% (12 位时)

前触发

0 32 M采样, 在单次采样分辨率下

后触发

0 32 M采样, 在单次采样分辨率下

外部数字触发



输入

辅助的 I/O 连接

范围

0 2.5 V (TTL)

耦合

DC



Multi-instrument synchronization

仪器最大使用USB口个数

使用所有USB

一致性的精度

0 ppm



接口

接口

USB 2.0 高速 (480 Mbit/s);
(USB 1.1
全速 (12 Mbit/s) 兼容)



Power Requirements

电源

USB口或外部输入取电

消耗电量

5 VDC 2000 mA 最大

外部电源

用第二个USB口或外部电源



物理尺寸

USB采集卡高度

25 毫米 (1 英寸)

USB采集卡长度

170 毫米 (6.7 英寸)

USB采集卡宽度

140 毫米 (5.2 英寸)

重量

430 (15 盎司)

USB 电缆长度

1.8 (70 英寸)



I/O connectors

通道 1, 2

BNC

输出通道

BNC

USB

USB 2.0 USB 1.1 类型 A , 1.8长的电缆

括展的连接

D-sub 9 针插头

电源

3.5 毫米的电源插座

辅助的 I/O 口连接

2 x HDMI C 类型的插座



输入输出连接stem requirements

PC I/O 口连接

USB 1.1, USB 2.0 更新的

使用操作系统

Windows 2000/XP/Vista/7, 32 64



使用环境

操作环境



环境温度

0 55°C

相对湿度

10 % 90 %, 没有凝结

存储环境



周围温度

-20 70°C

相对湿度

5 % 95 %, 没有凝结



Certifications and Compliances

CE 认证

RoHS

EN 55011:2009/A1:2010

EN 55022:2006/A1:2007

EN 61000-6-1:2007

EN 61000-6-3:2007



P包装产品配置age contents

USB采集卡

HS5

BNC 探头

2 HP-9250 探头

附件

HS5电源适配器, USB电缆一根

软件CD

 Windows 2000/XP/Vista/7 CD

驱动CD

 Windows 2000/XP/Vista/7 CD

产品手册

产品使用手册和软件使用手册



Customer service

TiePie 工程仪器公司是一家设计、制造、测试并给客户提供高可靠的设备公司,如果客户在使用仪器过程中遇到困难,TiePie工程仪器公司最少提供3年的免费服务。



保修包括

所有主机部份 (不包括探头)
不包括返修运费

7
年的技术支持
免费升级最新软件

保修年限选择

可选择一年或三年的保修

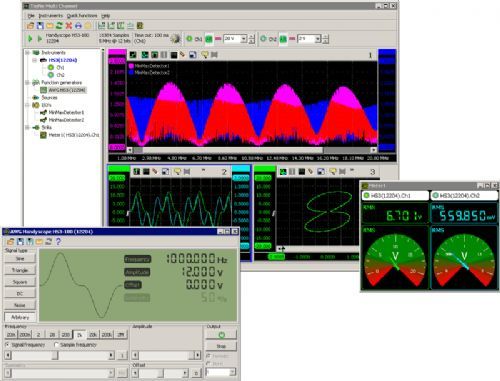

HS5不但是一个多通道高速采集卡。

而且还配有一套强大的多通道综合测试软件,实现 :


【数字存储示波器】【任意波形发生器】【FFT频谱分析仪】【瞬态\连续波形记录仪】【数字多用表】【I2C协议分析仪】【CAN总线分析仪】【串口分析仪】【J1939解码】【SM总线,PM总线】【TWI总线,Access总线】【音频分析】【MIDIDMX分析】.
