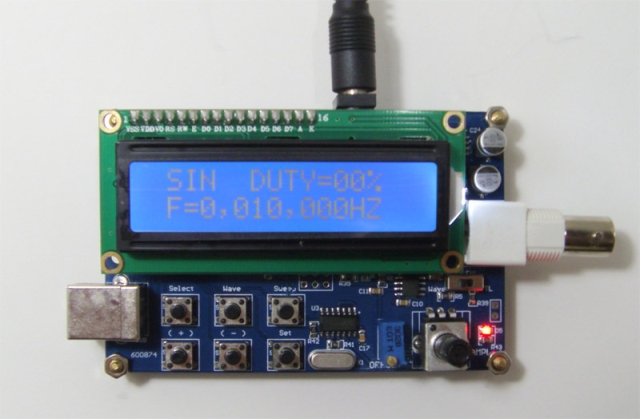

USB接口直接数字合成（DDS）的信号发生器

主要技术数据

◆信号输出

             输出波形                           正弦，方波（占空比可调），三角波，锯齿波

             输出幅度                           ≥9Vp-p(空载)

             输出阻抗                           50Ω±10%

             直流偏置                           ±2.5V

显示                                  LCD1602

             频率范围                           1Hz ~5MHz

             频率分辨率                        1Hz

频率稳定度                        ±1×10^-6

             频率精确度                        ±5×10^-6

             正弦波失真度                    ≤0.8% (参考频率1kHz)

             三角波线性度                    ≥98% (1Hz~10kHz)

             方波上升下降时间             ≤100ns

             方波占空比范围                 1%~99%

• TTL输出

频率范围                           1Hz ~5MHz

             幅度                                  >3Vp-p

             扇出系数                           >20 TTL负载

• SWEEP扫描功能

扫频范围                           Fs到Fe

扫频时间范围                    1 ~ 99 second

输出幅度                           0.5Vp-p~20Vp-p

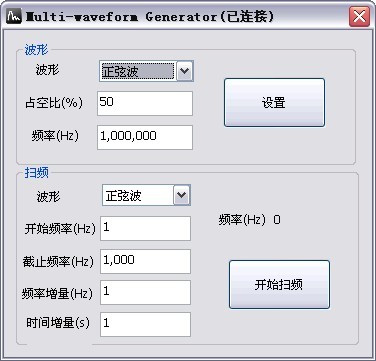

1.1电脑系统要求

• Windows XP，2000，Windows 7操作系统；
• Pentium以上处理器；
• 兼容USB2.0高速，USB1.1全速端口工作；
• 32MB RAM
• 125MB硬盘

1.2设备清单

• 设备一台；
• 信号线一条；
• USB连接线一条；
• 配套直流电源一个。

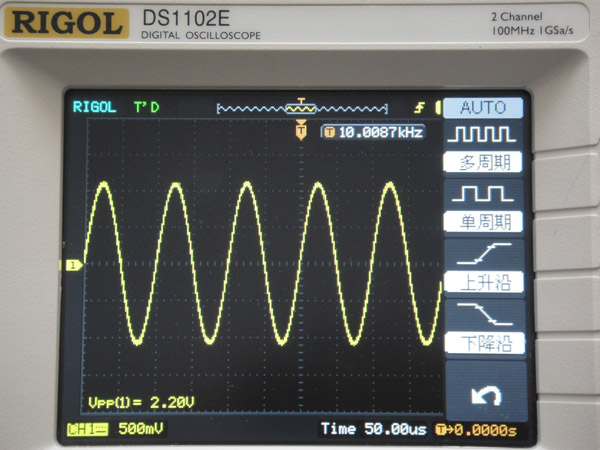

标准正弦波

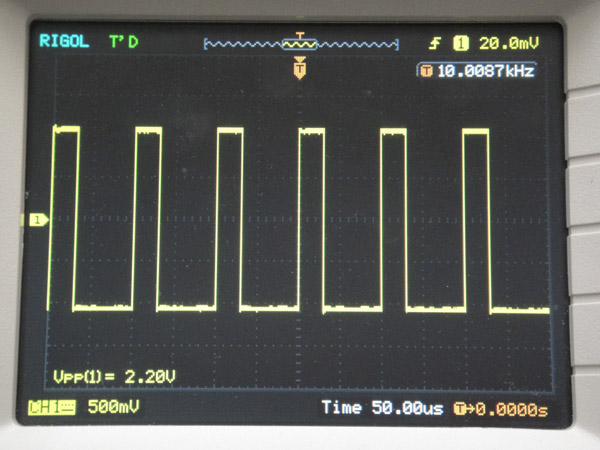

标准方波

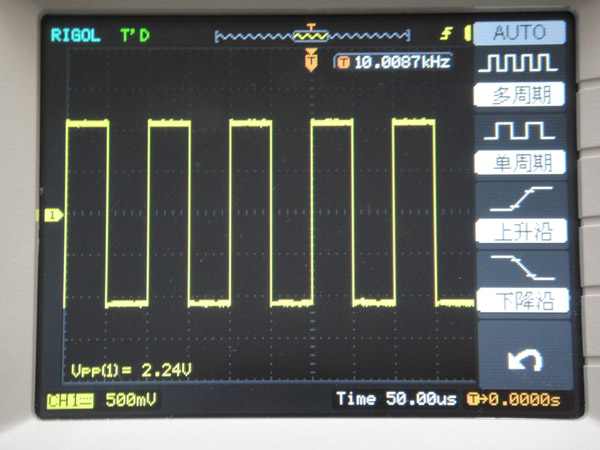

方波占空比可调节

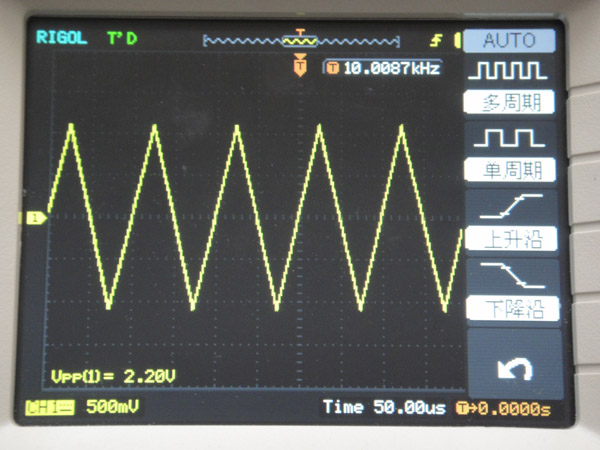

标准三角波

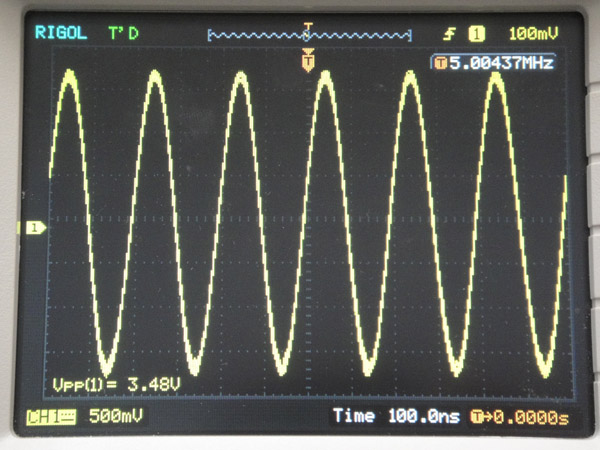

5MHz正弦波
