IC在线维修测试仪

内置各类芯片数据模型1300余种、晶体管数据模型420余种, 涵盖了常见的大部分24脚以内的器件,可以大幅度降低维修工作量,提高维修效
生产厂商: 北京迪阳公司 产品型号: TSH06F
产品简介: 内置各类芯片数据模型1300余种、晶体管数据模型420余种, 涵盖了常见的大部分24脚以内的器件,可以大幅度降低维修工作量,提高维修效
简介:TSH系列维修测试仪是一款专门为一线维修人员设计的多功能维修测试仪,可选择不同的测试模式5v模式、3.3v模式、auto模式等可以测试74ch系列、74ls系列、CD4000系列、HEF400系列、4500系列、运算放大器、接口类芯片、光耦、晶体管自动识别、稳压管稳压值识别等等。内置各类芯片数据模型1300余种、晶体管数据模型420余种, 涵盖了常见的大部分24脚以内的器件,可以大幅度降低维修工作量,提高维修效率。
(据《通用数字集成电路速查手册》工业出版社版,通用数字集成电路合计1420余个型号和类别,包含TTL标准和COMS标准等等.)

编程器和测试仪的区别
编程器的主要功能是编程而不是器件测试,器件测试只是其附加功能,它的逻辑状态读取都是io,不能区别对待74HC系列和74LS系列,且无法区分CD4000系列和HEF4000系列的区别..稍有电子常识的人都知道74hc系列和74ls系列采用了不同的逻辑电平标准,CD4000系列也不完全等同于HEF4000系列,例如CD4068、CD4078就和HEF4068、HEF4078就有逻辑功能差异不可代换,这类器件占一定比例。
数字芯片主要有TTL电平标准和COMS电平标准,维修精灵完全按其电平标准判断,以保测试可靠性。编程器一般只能测试其逻辑功能是否正确,而不能对阀值进行测试。例如:用编程器搜索74HC00,编程器将只显示7400,而不能显示是哪种电平标准的。当被测试芯片出现老化、驱动能力下降、等软故障时编程器是根本测试不出来的。维修精灵则是依据阀值进行判断,同样如在搜索74HC00时将显示74HC00,搜索74LS00时显示74LS00,或在HC模式下测试LS芯片将被认为芯片损坏!等等反之亦然。





操作说明

面板上有5个按键分别是上、下、左、右Enter键。

上下键用于调整目录和改变型号数字,左右键用于左右移动光标选择要更改的项。Enter键用于开关机和执行测试命令。

开机:按压Enter2秒以上则开机。

关机:1OFF目录下按压Enter键则立刻关机。

      2在任一目录下按压Enter键超过10秒则关机。

      3在无任何操作60秒后,则自动关机

   (建议使用第一种关机方式,最节省电池电量。

什么是有载测试?
   答:故名思意 有载测试即在芯片测试中芯片的每个输出管脚都加有一定负载,使其并非工作在空载状态,更接近芯片在实际电路中的工作状态。有负载测试相对于空载测试的意义在于可以测试出驱动能力下降、功能正常但老化、弱击穿等软故障芯片。编程器普遍采用空载测试,集成电路测试仪一般采用有载测试,大型测试仪更是采用多负载可变阻抗测试精度更高。本机采用固定负载测试,效果逊于大型机好于空载测试。



问:阀值测试有什么意义?

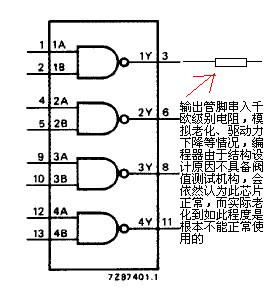

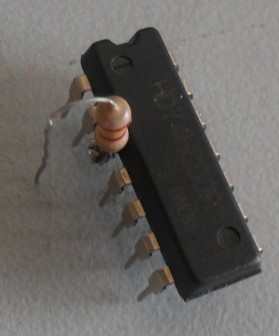

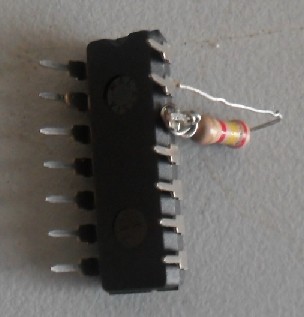

:功能测试是最基本的测试 当芯片严重损坏时如击穿、开路等,只需功能测试便可识别。对于芯片老化、驱动力下降阀值测试的意义就凸显出来了。如下示意图中某逻辑芯片中的vt4和vt5在老化后会出现贝塔值下降导致输出电平不标准,在实际电路板上表现可能为有时候正常有时候又不正常或虽温度改变故障又消失了。我们用实例来验证一下:用一个74系列芯片给其某输出管脚串入一只电阻,模拟芯片老化驱动力下降的情况,视频中的编程器为市场售价3000多元的某品牌国产程编程器。可见编程器无力识别老化器件,也不能区分类型,而维修精灵可轻易识别。(请不要误解无意诋毁任何品牌编程器,其他品牌编程器也是一样的,原因在于用途不同硬件结构设计不同。

问:是否有循环测试?
答:search目录下是1+11次测试,其他目录下是直接12次测试,即没按下一次enter键就执行12次测试,只要有一次测试不通过即认为此芯片为故障芯片。

问:是否可以数据库升级?
答:
可以。升级需要一只232转TTL下载模块。需要的朋友可以拍此链接。从最近几年的历史升级次数来看其升级更新频率不高,故此下载模块非必需品,且现有数据库已很强大,足以满足一般应用。



工作原理简介:

维修精灵采用9v叠层电池,与普通万用表电池相同,耗电量与普通数字万用表相当。按压enter键2秒以上便可开机.开机后首先自动执行自检,自检通过后检测电池电压并显示在屏幕上,当显示电池电压低于7v时请更换电池,以保证测量准确性。若无报警则可以开始测量工作。本机AD10AD,5v电压的理论分辨率是0.0048v。由于使用电池供电不适宜测量大功率可控硅。稳压管的稳压值应以实测为准,不能仅看标称值。开机后默认目录为search目录。关于光耦的测试,一只普通光耦有多达十几项参数,简单的测量光耦逻辑关系已经没有多少实际意义,本机可测试光耦的次级饱和压降,供参考。可测试普通4脚光耦。

清单:维修精灵主机一台不含电池+简易说明书一份.
