100MHz采样；双通道USB总线虚拟示波器

更多高端型号：请看产品目录：

一、示波器特性

1、通道数量:2；

2、采样率：100MHz；

3、存储深度：256K；

4、电压分辩率:1V/256；

5、高速的USB2.0数据传输；

6、测量信号最小输入:-120V（配合探头X10）；

7、测量信号最大输入:+120V（配合探头X10）；

（探头X1档位，可测试峰峰值24V之内信号）

8、最大测量频率（理想）:正弦波-50MHz、方波-10MHz；

（根据采样定理，理论测量值100MHz，但由于测试频率增高，导致采样点数较少，波形还原会有失真）

9、硬件触发:上升沿、下降沿、上升/下降沿、可设置触发电平；

1、可以保存波形；

2、开始、暂停功能；

3、游标移动测量电压与时间；

4、实测信号的频率,平均值,峰峰值的显示；

5、方便的Windows仿实物的人机界面；

6、通过软件界面进行各种切换操作；(时间，刻度,电压刻度,关闭与开启通道等)；

7、具有对保存的波形进行放大与缩小,视窗选定部分观察功能；

8、支持任意多画面的同时显示，便于波形的多样分析；支持输入波形硬件和软件触发；支持输入波形的插值和等效采样；支持输入波形的“相加”、“相减”和“相乘”合成；支持对输入波形加Rectangle、bartlett、triangular、cosine、hanning、bartlett_hanning、hamming、blackman、blackman_Harris、tukey、Nuttall、FlatTop、Bohman、Parzen、Lanczos、kaiser、gauss、dolph_chebyshev 18种窗；支持对输入波形的滤波处理； 支持对输入波形的“李萨茹图形”、“幅频”、“相频”、“对数幅频”、“自功率谱”、“对数自功率谱”、“自相关”和“互相关”的分析；支持在对数坐标系下，对输入波形的“幅频”、“相频”、“对数幅频”、“自功率谱”、“对数自功率谱”的分析。

发货清单：

1、HDSO主机；（长宽高尺寸：10cm*7cm*3cm）

2、USB2.0延长线1条；

3、60M标准示波器探头2条；

4、多功能虚拟信号分析仪软件及说明书（光盘）；

图片展示1：HDSO主机

图片展示2：软件功能演示

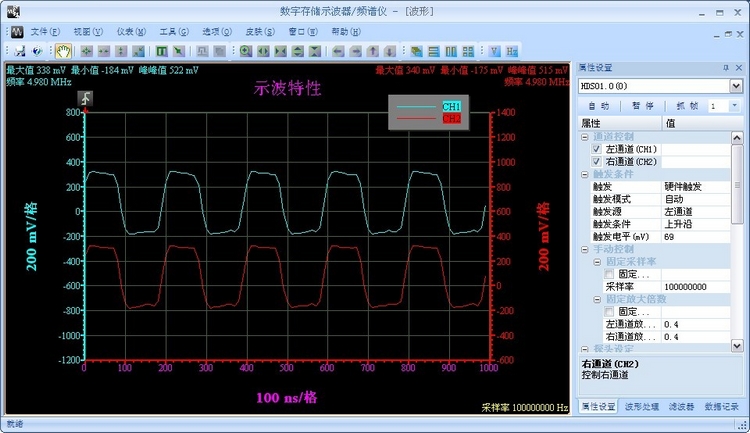

（1）测试5MHz方波信号

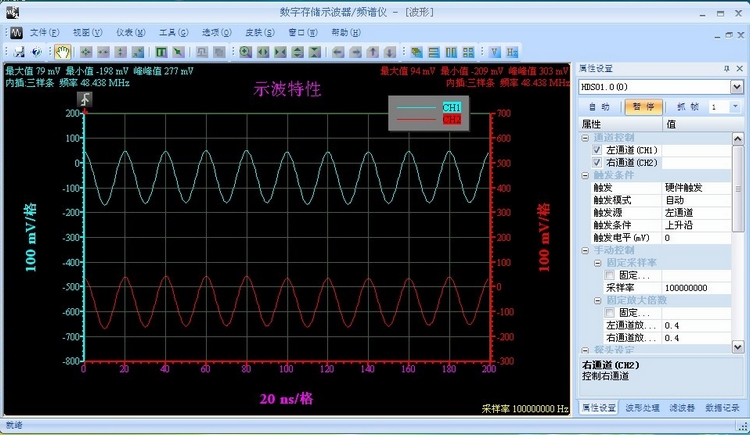

（2）测试50MHz正弦波信号
