USB口(五合一)1GHz虚拟示波器+32逻辑分析仪

2通道20G等校+单CH:1GHz,双CH:500MHz数字示波器+16或32通道逻辑分析仪+170MHz频谱仪+6位半频率计数,+时钟振荡分析仪,1024K存储深度,DLL二次开发
生产厂商： 台湾克拉克公司 产品型号： DSO2902GM2/1M
产品简介： 2通道20G等校+单CH:1GHz,双CH:500MHz数字示波器+16或32通道逻辑分析仪+170MHz频谱仪+6位半频率计数,+时钟振荡分析仪,1024K存储深度,DLL二次开发
售价：￥6900

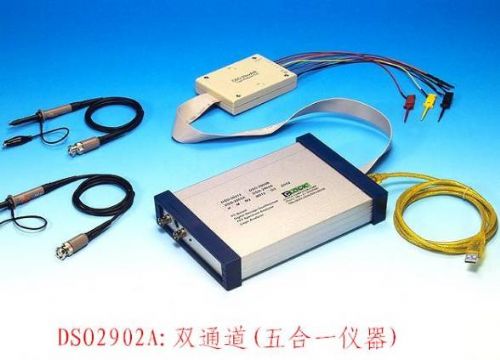

DSO-2902AM2、DSO2902AG2 (2通道高性能、高配置)



USB口:双通道1GHz/s采样数字示波器+16或32通道逻辑分析仪+频谱分析仪+频率计+时钟振动分析仪



 DSO-2904AM2、DSO2904AG2 (4通道高性能、高配置)



 USB口:四通道1GHz/s采样数字示波器+32通道逻辑分析仪+频谱分析仪+频率计+时钟振动分析仪

                双通道组合仪器               中英文软件界面





示波器加逻辑分析仪           X-Y绘图             FFT频谱分析



DSO2902A M系列、G系列,DSO2904A M系列、G系列,B系列产品具有高达1Gsa/s采样速率,20GHz/s重复采样和高达2MB存储深度,先进的触发和多窗口操作及其它许多高级测量功能。它是一款真正高档的综合虚拟仪器,且性价比极高.与惠谱HP6464XX系列台式机功能类

似，性能超群，而价格仅是它的1/8。

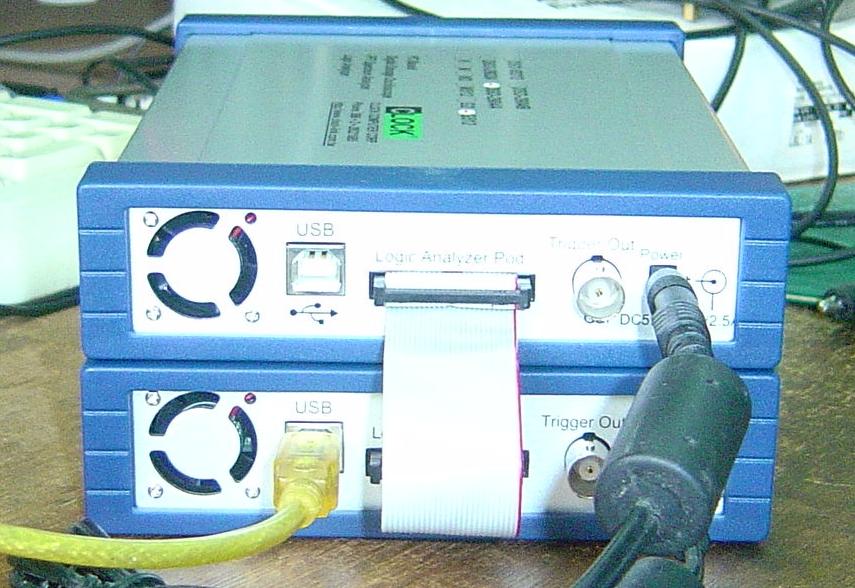

如果要8通道同步采集，可二台DSO2904A 构成8通道高速采集卡。见下图：



虚拟示波器的品质就在于瞬态捕捉能力(单次触发),DSO2902A/DSO2904A产品系列具有极强,世界级的单次捕捉功能.



型号
采样速率
存储深度
说明
价格
DSO-2902AM2/512K
USB2.0接口
(双通道)
单通道实时500MSa/s
双通道实时250MSa/s
等效采样20 GSa/s
双通道:
512K
单通道:
1024K
2通道示波器+16通道逻辑分析仪2级触发+频谱仪+频率计
125MHz带宽
3900元
经销商
 性价
  比优
DSO-2902AG2/1024K
USB2.0接口
(双通道)
单通道实时1GSa/s
双通道实时500MSa/s
等效采样20 GSa/s
双通道:
1024K
单通道:
2048K
2通道示波器+32通道逻辑分析仪2级触发+频谱仪+频率计
170MHz带宽
4900元
经销商

DSO2904AM2/512K
USB2.0接口
(双通道)
双通道实时500MSa/s
四通道实时250MSa/s
等效采样20 GSa/s
四通道:
512K
双通道:
1024K
4通道示波器+32通道逻辑分析仪2级触发+ 频谱仪+频率计
125MHz带宽
7800元
经销商

DSO2904AG2/1024K
USB2.0接口
(四通道)
双通道实时1GSa/s
四通道实时500MSa/s
等效采样20 GSa/s
四通道:
1024K
双通道:
2048K
4通道示波器+32通道逻辑分析仪2级触发+ 频谱仪+频率计,
170MHz带宽
8800元
经销商
DSO2904BG512/4096K
USB2.0接口
(四通道)
双通道实时1GSa/s四通道实时500MSa/s等效采样20 GSa/s
四通道:4096K双通道:
8192K
4通道示波器+32通道逻辑分析仪512级触发+ 频谱仪+频率计,170MHz带宽
12800元
经销商

DSO-50212/2048K
 USB2.0接口
(双通道)
单通道实时1GSa/s
双通道实时500MSa/s
等效采样20 GSa/s
双通道:
2048K
2通道示波器+12通道逻辑仪+ 频谱仪+频率计,200MHz带宽
19800元
经销商



与同类低端虚拟示波器比较

型号:
采样
速率
存储
深度
触发
功能
小信号
处理
频谱
功能
二次
开发
DSO2902A
1GMHz/s
1024k
2048k
强
大
处理
很好
多种
分析
强
DSO50212
1GMHz/s
2048k
强
大
处理
很好
多种
分析
强
其它DSO
< 200MHz
< 128k
弱
很差
一种
没有


DSO2902A-M512 / DSO2902A-M2二通道组合仪器：

型号
DSO-2902A-M2[500MHz]
注释
采样速率
所有通道1Sa/s 到 250MSa/s   1,2,5 步
单通道500 MSa/s             1,2,5 步
等效采样20 GSa/s
内时钟
外时钟
从 0 到110MHz,200Kohm//4pF, ±50VMax
从D0通道
记录长度
双通道时是:2K/8K/256K/最长512K
单通道时是:1K/8K/128K/最长1 Mega
点
模拟通道
A1,A2
2通道
输入带宽
DC- 125MHz

BNC连接
输入阻抗
1Mohm//15pF
最大输入电压
±50v (瞬态100v )
模/数转换A/D
8位分辨率, 两个通道同时采样

灵敏度
10mv/每格 到 4v/每格（在输入BNC处）
在探头 1:1
低频响应（交流耦合，-3dB）
≤1 Hz（在BNC上）

触发电平
512级 (由512条件触发)
2级 (由二个条件触发)

触发模式

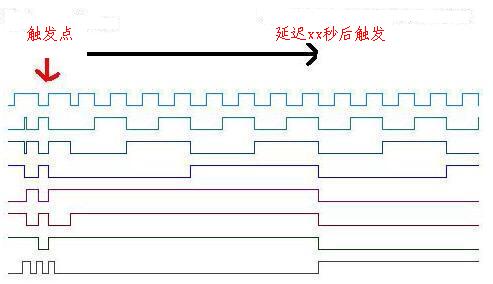

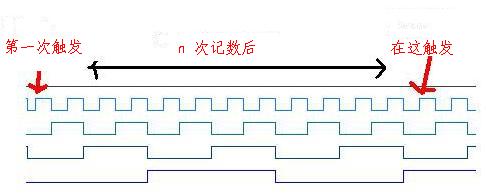

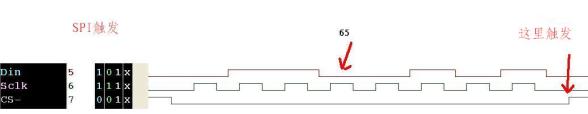

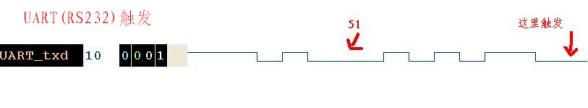

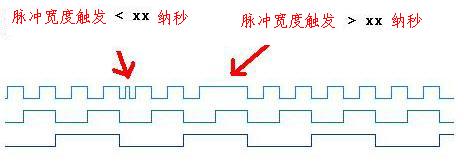

边沿触发、斜率触发、512级带交替触发,预触发,脉冲触发,TV触发,触发记数,I2C,SPI,UART

触发源
CH1、CH2、Ext、AC Line、逻辑输出

重复采样方式
直到20GHz

采样方式
实时采样＋等效采样

平均值
所有通道同时达到N次采样后，N次数可在2、4、8、16、32、64、128和256之间选择

采样率和延迟时间精确度
±100 ppm（任何≥1 ms的时间间隔）

时间间隔（△T）测量精确度（满带宽）
单次：±（1采样间隔时间+100 ppm×读数+0.6 ns） >16个平均值：±（1采样间隔时间+100 ppm×读数+0.4 ns）

光标显示
光标间电压差（△V） 光标间时间差（△T） △T的倒数（Hz）（1/△T）触发光在时间轴的位置,标波形点的电压值和时间值, 允许在自动测量时显示光标,点、线、点与线显示,滤波和持续跟踪

频谱析FFT
110MHz (快速富立叶变换) 七种窗函数,四种增益类型

电子记数
最大7位半数字分辨率

X-Y绘图
允许图形从一个通道到另一个通道

数学运算
+, -

多窗口
有

自动测量
峰峰值、幅值、最大值、最小值、顶端值、底端值、平均值、均方根值、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟1→2、延迟1→2的测量

操作
鼠标


数字通道
D0-D15 (16个通道) [有8个通道触发]
逻辑分析
POD盒
输入带宽
DC-100MHz

采样速率
125MHz

记录长度
256K

输入阻抗
200Kohm//4pF

最大输入电压
连续±50v (瞬态100v )

门限电平
-1.8v ~~ +4.5v  TTL = 1.4 V, CMOS = 2.5 V,ECL = - 1.3 V
由36mv步
触发限定
0, 1, X (don't care) 设置对所有数字通道

支持电源
DC适配器 5.4V/2.4A 耗电小于:14W

探头补偿器输出
输出电压（典型的）约3 V，峰-峰值≥1 MΩ负载时,频率（典型的）
1 kHz

与PC接口
USB1.1/2.0

温度范围
操作：10 ℃–+40 ℃, 非操作：-20 ℃–+60 ℃

湿度范围
+35 ℃以下：≤90％ ,  +35 ℃–+40 ℃：≤60％相对湿度

海拔高度
操作3,000米以下,非操作15,000米以下

仪器重量
1.4公斤

尺寸
230mm*135mm*35mm
铝合金外壳
附件
逻辑POD盒,探头(1:1,10:1)*2根,USB2.0电缆1根,用户手册一册.彩色线同测试夹10套,CD软件光盘一张,DC电源一个.

效准间隔期
建议校准间隔期为一年



DSO2902A-G512 / DSO2902A-G2二通道组合仪器:：

型号
DSO-2902A-G2[1GMHz]
注释
采样速率
所有通道1Sa/s 到 500MSa/s   1,2,5 步
单通道1G MSa/s             1,2,5 步
等效采样20 GSa/s
内时钟
外时钟
从 0 到150MHz,200Kohm//4pF, ±50VMax
从D0通道
记录长度
单通道时是:2K/8K/256K/ 2Mega
双通道时是:1K/8K/128K/ 1Mega
点
模拟通道
A1,A2
2通道
输入带宽
DC- 170MHz

BNC连接
输入阻抗
1Mohm//15pF
最大输入电压
±50v (瞬态100v )
模/数转换A/D
8位分辨率, 两个通道同时采样

灵敏度
10mv/每格 到 4v/每格
在探头 1:1
触发电平
512级(由512条件触发)
2级(由2条件触发)

触发模式
边沿触发、斜率触发、512级带交替触发,预触发,脉冲触发,TV触发,触发记数,I2C,SPI,UART

触发源
CH1、CH2、Ext、AC Line、逻辑输出

重复采样方式
直到20GHz

采样方式
实时采样＋等效采样

平均值
所有通道同时达到N次采样后，N次数可在2、4、8、16、32、64、128和256之间选择

采样率和延迟时间精确度
±100 ppm（任何≥1 ms的时间间隔）

时间间隔（△T）测量精确度（满带宽）
单次：±（1采样间隔时间+100 ppm×读数+0.6 ns） >16个平均值：±（1采样间隔时间+100 ppm×读数+0.4 ns）

光标显示
光标间电压差（△V） 光标间时间差（△T） △T的倒数（Hz）（1/△T）触发光在时间轴的位置,标波形点的电压值和时间值, 允许在自动测量时显示光标,点、线、点与线显示,滤波和持续跟踪

频谱析FFT
110MHz(快速富立叶变换) 七种窗函数,四种增益类型

电子记数
最大7位半数字分辨率

X-Y绘图
允许图形从一个通道到另一个通道

数学运算
+, -

多窗口
有

自动测量
峰峰值、幅值、最大值、最小值、顶端值、底端值、平均值、均方根值、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟1→2、延迟1→2的测量

操作
鼠标


数字通道
D0-D31 (32个通道) [有8个通道触发]
逻辑分析
POD盒
输入带宽
DC-100MHz

采样速率
500MHz

记录长度
1Mega/2Mega

输入阻抗
200Kohm//4pF

最大输入
电压
连续±50v (瞬态100v )

门限电平
-1.8v ~~ +4.5v    TTL = 1.4 V, CMOS = 2.5 V,ECL = - 1.3 V
由36mv步
触发限定
0, 1, X (don't care) 设置对所有数字通道

支持电源
DC适配器 5.4V/2.4A 耗电小于:14W

探头补偿器输出
输出电压（典型的）约3 V，峰-峰值≥1 MΩ负载时,频率（典型的）
1 kHz

温度范围
操作：10 ℃–+40 ℃, 非操作：-20 ℃–+60 ℃

湿度范围
+35 ℃以下：≤90％ ,  +35 ℃–+40 ℃：≤60％相对湿度

海拔高度
操作3,000米以下,非操作15,000米以下

与PC接口
USB1.1/2.0

仪器重量
1.4公斤

尺寸
230mm*135mm*35mm
铝合金外壳
附件
逻辑POD盒,探头(1:1,10:1)*2根,USB2.0电缆1根,用户手册一册.彩色线同测试夹10套,CD软件光盘一张,DC电源一个.

效准间隔期
建议校准间隔期为一年



基于DSO29XX混合信号测试提示
用户可以很容易的观测到被测模拟和数字信号之间的复杂关系，从而为复杂的混合信号诊断提供因果分析依据。您既可完成一个串行数据流与相关模拟信号的测试和验证，也可触发于数据总线状态与模拟信号细节的某一个特殊组合上。换言之，您可以捕获分析单片机系统中最为关键的各路信号之间的时序问题,再也不用猜测臆断,也无须从支离破碎的测量结果中拼凑答案。
基于DSO29XX混合信号测试的应用：
·  跟踪难以捕捉的毛刺 。
·  调试串行I/O 。
·  验证电机控制器中的PWM死时间。
·  使用高级逻辑探头隔离软件问题。
·  将任意波形用于误码测试。
·  解决硬件/软件集成问题。
·  CAN控制器中软件与模拟输出的关联。
·  调试基于MCU的CCD摄像机控制器。

DSO-29XX系列示波器可测量的内容 （比竞争者多 20 多种测量指标）

· area 面积。所有电压*采样时间之和。

· Cursor A (time) 游标A在时间轴的位置。

· Cursor B (time) 游标A在时间轴的位置。

· V1Bar (voltage) 电压V1在电压轴位置。

· V2Bar (voltage) 电压V2在电压轴位置。

· trigger cursor触发游标在时间轴位置。

· A-B (time) 游标A和游标B之时间差值。

· V1-V2 (voltage)电压V1和电压V2之差值。

· A-T (time)游标A和触发游标之时间差值。

· B-T (time)游标B和触发游标之时间差值。

· V_max. 最大电压

· V_min. 最小电压

· peak to peak   峰峰值。

 最大和最小电压之差值。

· Average平均最大和最小电压的平均。

· rms 均方根值。SQRT( (1/ # samples) *

  ( sum ( (each voltage) * (each voltage)) ))

· rms (AC) 均方根。SQRT( (1/ # 采样) *

    ( sum ( (each voltage - mean) *

  (each voltage - mean)) ))

· period 周期。在一定范围内所有周期中的

            一个周期的平均时间

· duty cycle (rising) 占空比 （下降）。

        从中心点开始，负沿宽度同周期之比。

· duty cycle (falling)  占空比 （下降）。

       从中心点开始，负沿宽度同周期之比。

· risetime(10..90) 上升时间（10..90）。

      从10% 到 90% 间的平均上升转换时间。

· risetime(20..80) 上升时间（20..80）。

      从20% 到 80% 间的平均上升转换时间。

· falltime(10..90)  下降时间（10..90）。

     从10% 到 90% 间的平均下降转换时间

· falltime(20..80)  下降时间（20..80） 。

     从20% 到 80% 间的平均下降转换时间。

· pulse width (positive)（脉冲宽度）（正）。

    在50%的电平下，测量正脉冲的平均宽度。

· pulse width (negative) （脉冲宽度）(负）。

    在50%的电平下，测量负脉冲的平均宽度。

· frequency （频率） 。   波形的平均频率.

附带配件:
