48MHz采样USB接口数字存储示波器、逻辑分析仪

基本介绍：

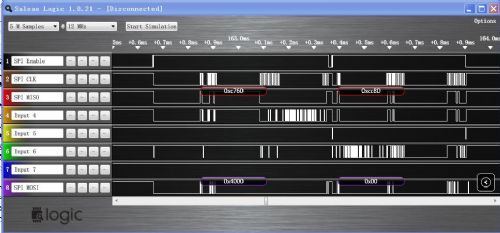

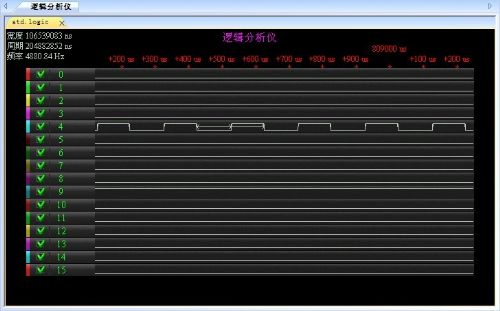

MDSO-LA示波器逻辑分析仪是一款基于PC的高性价比的电路分析调试工具。虚拟示波器功能：最高采样率48M、模拟带宽20M、2路信号采集，可以同时工作；逻辑分析仪功能：最高采样率24M、16路信号采集，可以同时工作，且全面兼容和支持“Saleae”最新版上位机软件1.1.14，可以分析I2C、SPI、UART、CAN、DMX-512、I2S/PCM、Manchester、1-WIRE、Simple Parallel、UNI/O等各种协议。多功能虚拟信号分析仪软件，以虚拟示波器为载体的同时，还提供数据记录仪和谱分析，包括“波形合成”、“滤波处理”、“李萨茹图形”、“幅频”、“相频”、“对数幅频”、“自功率谱”、“对数自功率谱”、“自相关”和“互相关”的分析功能。

1、可以保存波形；

2、开始、暂停功能；

3、游标移动测量电压与时间；

4、实测信号的频率,平均值,峰峰值的显示；

5、方便的Windows仿实物的人机界面；

6、通过软件界面进行各种切换操作；(时间，刻度,电压刻度,关闭与开启通道等)；

7、具有对保存的波形进行放大与缩小,视窗选定部分观察功能；

8、支持任意多画面的同时显示，便于波形的多样分析；支持输入波形硬件和软件触发；支持输入波形的插值和等效采样；支持输入波形的“相加”、“相减”和“相乘”合成；支持对输入波形加Rectangle、bartlett、triangular、cosine、hanning、bartlett_hanning、hamming、blackman、blackman_Harris、tukey、Nuttall、FlatTop、Bohman、Parzen、Lanczos、kaiser、gauss、dolph_chebyshev 18种窗；支持对输入波形的滤波处理； 支持对输入波形的“李萨茹图形”、“幅频”、“相频”、“对数幅频”、“自功率谱”、“对数自功率谱”、“自相关”和“互相关”的分析；支持在对数坐标系下，对输入波形的“幅频”、“相频”、“对数幅频”、“自功率谱”、“对数自功率谱”的分析。

发货清单：

1、MDSO-LA主机；（长宽高尺寸：10cm*9cm*3cm）

2、USB2.0延长线1条；

3、40M标准示波器探头2条；

4、逻辑分析仪测试夹20条；

5、多功能虚拟信号分析仪软件及说明书（光盘）；
