18通道,100KHz流盘,多用型便携式记录仪DASH 18X

18路通用模拟输入通道:可直接连接任何信号,如高压、 低压、温度、桥路、频率输入…等,
8路数字输入通道
3路转速/频率/计数测量通道。
视频、音频同步记录功能
所有通道全隔离
100KS/S.CH直接流盘
生产厂商: 迪阳公司代理 产品型号: DASH 18X
产品简介: 18路通用模拟输入通道:可直接连接任何信号,如高压、 低压、温度、桥路、频率输入…等, 8路数字输入通道 3路转速/频率/计数测量通道。 视频、音频同步记录功能 所有通道全隔离 100KS/S.CH直接流盘





特点:

  1. 18路通用模拟输入通道:可直接连接任何信号,如高压、 低压、温度、桥路、频率输入…等,
  2. 8路数字输入通道
  3. 3路转速/频率/计数测量通道。
  4. 视频、音频同步记录功能
  5. 所有通道全隔离
  6. 100KS/S.CH直接流盘
  7. 通道可单独设置采样率。
  8. 连续采集+高速瞬态触发记录模式(双采样率记录)
  9. 独立隔离可调电源输出,便于外接传感器供电。
  10. RMS波形记录功能
  11. 自动二次采集功能
  12. 条件触发开始采集/条件终止记录功能
  13. 多通道And触发功能
  14. 数据自动备份功能
  15. 73GB独立于操作系统的专用数据采集盘
  16. 每通道高速DSP进行实时通道间计算。
  17. X-Y显示
  18. FFT实时分析功能
  19. 每通道可单独设置低通、高通、带通、带阻等滤波器,RMS输出等。
  20. IRIG时钟同步
  21. 交/直流两种供电模式,交流100-264V,直流9~18V或20~32V可选
  22. 双层铝合金外壳,坚固抗干扰。符合MIL-STD-810F标准。
  23. 智慧型电源:如果在资料撷取过程中电源中断时,DASH 18X会暂停采集、启动备用电池并安全关机。当电力恢复DASH 18X会自动开机并继续数据采集。可选配12V或28V直流输入模块。

在市场信息快速变化的今天,您需要一台随时可以应对各种测量环境的数据采集设备。DASH 18X就是这样的一台多面手。它可以满足你各种测量信号的需求。它可以满足你对任何采集长度的要求。他不仅仅可以采集模拟波形,它还可以同步采集音频、视频。它不仅仅可以显示波形,它可以显示表头、统计值。它不仅仅可以采集回放、分析,它也可以自由转成其它的格式的数据。你所需要的,DASH 18X 都可以为你提供。

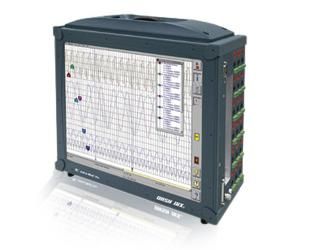

17寸真彩触摸屏显示
DASH 18X 采用17寸真彩触摸屏显示屏,使操作更为方便直接,显示更为直观。使用用户最熟悉的windows界面,上手更快。可完全自行配置的界面,适合不同用户的不同需求。
高速数据采集
DASH 18X内置73GB专用数据采集盘。可以以每通道100 KS/s采样率连续写盘,你再也不用担心丢失关键的瞬时细节。你如果要做长期趋势记录,DASH 18X可以设置为每几天,几周甚至几个月低采样率的连续存储。DASH-18X可以让你放心的选择适合你的采样率,而不用担心数据过多或过少。。
三种模式自由切换

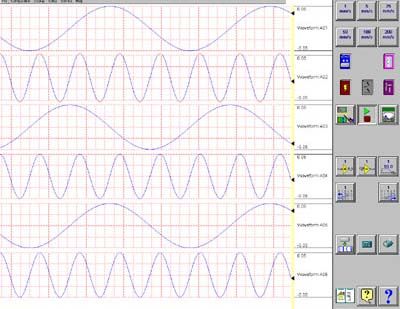

三种不同工作模式使DASH18X有着更强的适应性。实时显示采集模式,屏幕显示连续的采集波形。你可以对信号的发展变化一览无余。示波器显示采集模式。模拟示波器的显示模式,你可以清楚看清一个高频信号的细节。快捷的波形控制,你可以最合适的方式看最合适的波形。采集/回放模式是在采集过程中就需要查看分析以前记录波形的理想选择。它可以让你看看以前捕获的备份数据,而不会中断实时的波形采集。DASH18X,使得你比以往更容易,更随意的记录分析数据。
音/视频同步
DASH 18X 将使您的测试进一步拓展,它能够记录波形数据的同时记录音频和视频。一台机器就可以搭建完整的复杂测试系统!音频视频和波形数据完全同步,可以很直观的分析事件背后的数据变化情况。
PC接口
电脑在今天的工作中已经必不可少。测试仪器能不能和PC共享数据至关重要。DASH18X配备千兆网,DVD刻录机、PC端离线软件使你可轻松在PC端处理数据。下载数据或传递数据到PC,DASH 18X都可以轻松完成。DASH 18X的标配PC端回放分析软件。

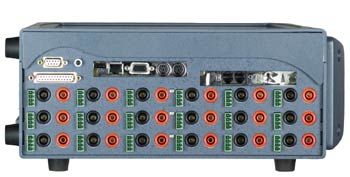

Dash 18 inputs

能够胜任任何环境
如果你的测试设备仅仅只能在试验室使用,那无疑大大影响它的价值,DASH18X是一款能在恶劣环境工作的优良仪器。凭借其坚固紧凑的设计,DASH 18X 几乎可以胜任任何条件下工作。无论是钢厂,汽车,电厂或在自己的办公室,DASH 18X都是可靠记录的保证。
通用输入通道
DASH18X的输入通道,无须外部调理器就可支持各种信号的输入,如高电压,低电压,温度,直流电桥及频率输入等,大多数信号可以直接连接DASH18X。输入隔离及通道对通道隔离意味着你将不再有串扰和信号干扰的烦恼。每个输入通道都可以独立设置为任何类型的信号,你就像拥有一台万能的信号采集系统!
6,12或18模拟输入通道配置
DASH18 X有三种配置类型18通道、6通道或12通道。模块化的设计使您轻松地升级,从6通道到至12通道或18个通道。
IRIG时间解码
如果需要外部时间基准,DASH18X提供了一个可选的IRIG解码模块。支持IRIGA,B,H和 NASA36时码,可提供高速数据的时间同步模块解码。在实时记录,IRIG时间显示在显示屏上。在采集模式,每个数据点都有IRIG时间戳。
智能电源
你是否曾经因为断电丢失过数据,DASH18 X的智慧型电源可以避免以上的惨剧发生。如果在采集过程中电源中断,DASH18X 将自动关闭采集并安全关机。当电源恢复后,DASH 18X将立即继续采集数据。在汽车和其他只能提供直流电源的应用领域,DASH18X有一个可选的12伏直流电源输入模块,适用车载或其它应用。对于航空测量的应用DASH18X提供了一个可选的28伏直流电源输入模块。

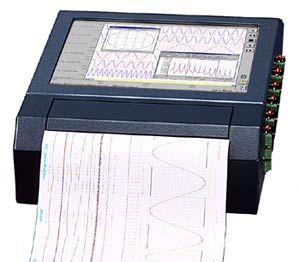

可选的纸带打印机
如果你需要在实时记录的同时还需实时打印出波形,DASH18X的纸带打印机是一个很好的选择。他能够附加在主机上,提供实时的波形打印功能。无论你需要现场打印或回到试验室打印,它都可以帮你完成任务。
技术规格:


显示屏

17寸彩色触摸屏

屏幕分辨率

1,280 X 1,024

输入模块

3个模块

通道数

18通道

采样率

100KS/s

带宽

12KHz

最大量程

±250Vrms

最大瞬态电压

±400V

桥路测量最大输入电压

±40V

频率测量

通道1、7、13可配置

桥路测量量程

5 mV ~ 1600 mV

激励电压

0.1~10V可调

J型热电偶测量

〔0-760℃〕

K型

(0-1370℃)

T型

〔-160-400℃〕

E型

〔-100~870℃〕

N型

(0-1300℃)

数字信号输入

8个,0-5V TTL电

低通滤波器

0.1-100Hz

高通滤波器

10-10,000Hz

陷波滤波器

50Hz或60Hz中心

RMS

时间常数0.02s-2s

频率测量范围

5Hz-20KHz

通道间计算

加减乘除

数据采集

内置73G硬盘

最低采样率

1S/min

外部接口

千兆以太网,USB1.1

DVD刻录

内置

IRIG时间基准

支持IRIG A,IRIG B,NASA 36时间码。支持异地GPS同步

打印机

可选坚固型军用便携式打印机

安规认证

EN 61010-1

电磁兼容

FCC Class A,EN61326

电力谐波

IEC61000-3-2





体积
