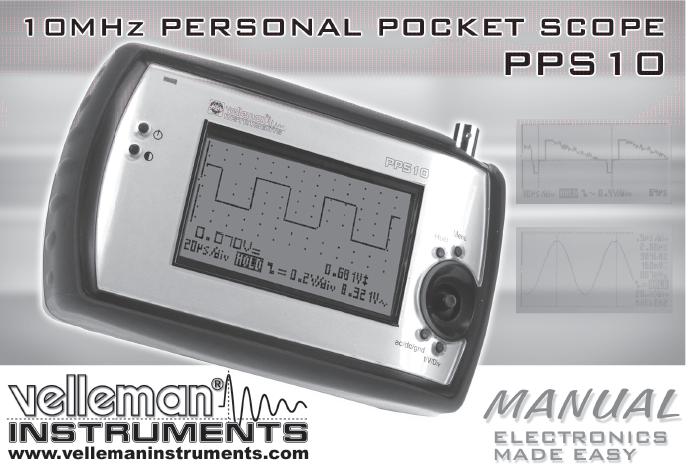

10MHz便携式手持示波器

10MHz 采样速率,2MHz 模拟带宽,0.1mV 灵敏度 5mV 到20V/每格 用12步,50ns 到1小时/每格时基用34步,完全自动设置功能.
生产厂商: 迪阳公司专卖 产品型号: PPS10
产品简介: 10MHz 采样速率,2MHz 模拟带宽,0.1mV 灵敏度 5mV 到20V/每格 用12步,50ns 到1小时/每格时基用34步,完全自动设置功能.
世界上最精巧的示波器: (性价比及高)


         用操纵杆控制是真正的手持操作,设置所有的操作仅用母指即可.
 与计算机通过RS232接口连接. 测量带宽达2MHz,时基分辨率最低达
0.1mV.适合专业人士,非专业人士:用于工业现场,电子维修,汽车修理,及各
种测控场合,对电子爱好者和专业人士在移动测量中是非常有用的。
我们的目地是使PPS10成为用户的朋友,PPS10是一款性价比极高的手持
示波器,主要特点是:低噪音,高灵敏度,轻便的重量,不反光的LCD显示屏,后
备电池或可冲电电池,除此之外PPS10还提供5种不同的屏幕版面,对初学
者和专业人士将,赞不绝口,全自动设置功能使用户很快掌握,用户完成测
量不用物理的手动调节.由于后备电池与测量探头是绝缘的,所以完成移
动测量是安全的.由于这些特点,使得PPS10
对专业人士是必不可少的
技术指标:
•测量单位: dBm, dBV, DC, rms ...
•触发方式: 运行, 普通, 单次, 滚动, 斜率 +/-
•X轴和 Y轴位置信号的变化。
•音频功率计算 (均方根合峰峰值)
•被测量信号的电压和时间标注。
•读出频率 (通过标注)
•记录功能 (滚动方式)
•信号存储 (2 K)
•全自动设置
•LCD显示屏: 128 x 64 象素 / 极好的对比度
•DVM 读出用 x10 选项。
•时基: 200ns 到 1小时/格 用 32 步
•5mV 到 20V/格div 用 12 步
•0.1mV 灵敏度
•10Ms/s 采样速率
• 2MHz 模拟带宽
•可用操纵杆操作
•示波器与计算机通过RS232连接是隔离的。
•选件:
•皮套: BAGPS
手持示波器技术指标:


仪器图片
数字存储示波器的指标
PPS10
HPS10/HPS10SE
HPS40
通道数
       1
       1
  1
最大采样率
     10MS/s
     10MS/s
 40MS/s
最大带宽
      2M/Ss
      2M/Ss
 12MS/s
实时采样率
      1MS/s
      1MS/s
 5MS/s
屏幕切换几幅图表
       5
       5
  5
屏幕单屏尺寸
     128*64
     128*64
  192*112
LCD背光
白色/蓝色背光
白色/蓝色背光

内存长度(字节)
    256
    256
  256
分辨率
    0.1mV
    0.1mV
 0.1mV
每格电压及多少格
5mv20V /12
5mv20V /12
5mv20V /12
1:10探头所承受的电压
600VDC包括AC
600VDC包括AC
600VDC包括AC
最快每格时基
0.2us
0.2us
0.05us
记录或滚动方式最慢时基
3600s
3600s
3600s
采集及显示数据到计算机

连接PC软件

能否通过计算机操作



屏幕存储
2
2
2
能否独立使用
标准示波器探头是否能用
有记录方式
X,Y绘图
探头校验选择
调节触发电平


外部触发输入



预触发功能



对每格时基的缩放



屏幕内存的比较/回放
DVM同探头选择
自动设置 FULL
自动设置 SEMI



动态屏幕标识
信号标识(dt/dv/1/dt)
音频功率校验
增益测量



DBm 测量
DBv 测量
AC仅均方根测量
AC+DC均方根测量
DC测量同零参考设置
AC+DC最大/最小/峰峰值
占空比/正负宽度
上升/下降时间
周期/频率/脉冲
自动电源关闭
演示方式
电池/可再冲电电池
电池没电指示
电池冲电电路
外包装
探头
