数据采集及回放系统

DSO3064套装V , 4通道汽车诊断示波器

初级点火，次级点火　
起动机和充电电路
氧传感器，空气流量传感器，进气压力传感器，车速传感器，爆燃传感器，ＡＢＳ轮速传感器．．．
CAN总线，LIN总线和FexRay
喷油器和燃油泵
电池、交流发电机与起动电机
电热塞，时间继电器等．．．

生产厂商： 迪阳公司专卖 产品型号： DSO3064V
产品简介： 初级点火，次级点火　起动机和充电电路氧传感器，空气流量传感器，进气压力传感器，车速传感器，爆燃传感器，ＡＢＳ轮速传感器．．． CAN总线，LIN总线和FexRay 喷油器和燃油泵电池、交流发电机与起动电机电热塞，时间继电器等．．．

售价：￥7900

DSO 3064 （不同的套装配件 I ）价格：2750元

DSO 3064   （不同的套装配件 II ）     价格：2980元
DSO 3064   （不同的套装配件 III）      价格：3400元
DSO 3064    （不同的套装配件 IV）     价格：3700元
DSO 3064    （不同的套装配件 V ）      价格：3980元

2：基本配置：

3．可选配件：

可选电源(HT310)

网口线路板(HT312)

WIFI线路板(HT313)

汽车高压点火探头（HT25系列）

20：1衰减器（HT201)

针刺套装(Needle309)

双橡胶头多用途测试线（HT30A)

独立线圈点火延长线（HT308）

2针引出线（HT301)

交直流电流钳（CC-65)

交直流电流钳(CC-650)

交直流电流钳（CC-1100)

万用表探头(HT19)

大海豚/短鳄鱼夹子(HT18A)

4．其它图片：

5. 特点

汽车测试：

· 首测项目：进气歧管真空度&点火，油烟调整阀真空度&点火，排气点火（怠速），排气点火（启动）

· 点火：初级/次级

· 传感器：空气流量计，凸轮轴，曲轴，配电器，Lambda传感器，节流阀位置。。。

· 总线检测：CAN总线数据观察，CAN总线信号完整性，CAN总线LH长时间采集，LIN总线

· 执行器：汽油机/柴油机

· 启动&充电：充电电路电流电压

示波器：

· 4通道示波器和EXT触发，60MHz带宽

· 200MS/s实时采样率、10K-16M记忆深度每通道。

· 频率计数器，频谱分析。

其它:

· 8--36V广泛的输入电压，适合于汽车电源检测

· USB 2.0接口即插即用，LAN和WIFI接口可选

· 超过20种自动检测功能，通过/不通过检测功能，适合工程应用。优秀工业设计，与台式示波器类似的界面，易于使用。

· 软件支持：Windows NT,Window 2000,Windows XP,VISTA,Windows 7

· 提供VC、VB、LABVIE二次开发示例源代码

6. 技术指标

规格		DSO3064
垂直	模拟通道	4
	带宽	60MHz(-3dB)
	上升时间	5.8ns
	输入阻抗	电阻: 1MΩ ; 电容: 25 pF
	输入灵敏度	10mV/div to 5V/div
	输入耦合	AC/DC/GND
	分辨率	8 bits
	记忆深度	10K-16M/CH
	最大输入	400V (DC+AC Peak)
水平	实时采样率	200MS/s
	基准范围	5ns/div to 1000s/div(1-2-5 sequences)
	基准精度	±50ppm
触发	触发源	CH1, CH2,CH3,CH4,EXT
触发	触发模式	Edge,Pulse,Viedo,Alternative
X-Y 模式	X-Axis输入	CH1
	Y-Axis 输入	CH2
	相移	最大3度
光标和测量	电压测量	Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot
	时间测量	Frequency,Period, Rise Time, Fall Time, Positive Width, Negative Width, Duty Cycle
	光标测量	水平、垂直追踪、自动测量模式
	波形信号处理	+,- , x,÷, FFT, Invert
自动设置		yes
电压范围		10mV to 5V/div @ x 1 probe
		100mV to 50V/div @ x 10 probe
		1V to 500V/div @ x 100 probe
		10V to 5000V/div @ x 1000 probe
		100V to 50000V/div @ x 10000 probe
		200mV to 100V/div @ 20:1
电流范围		CC65(20A),CC65(60A),CC650,CC1100
光标测量		Time/frequency difference, voltage difference
FFT		Rectangular,Hanning,Hamming,Blackman Window
数学		加、减、乘、除
界面		USB 2.0(Lan ,WIFI 可选)
电源		8--36V 广泛的输入电压。适合于汽车电源检测
机器规格	体积	255 x 190 x 45 (mm)
机器规格	重量	1Kg

7．应用程序：

软件支持: Windows 2000, Windows XP ,VISTA,Windows 7

8．二次开发：

提供常用开发平台下的DEMO源代码(VC、CVI、VB、LABVIEW)和开发

技术支持。

北京迪阳世纪科技有限责任公司版权所有 © 2008 - 2018 著作权声明
010-62156134 62169728 13301007825 节假日:13901042484 微信号:sun62169728
地址：北京市西城阜外百万庄扣钟北里7号公寓
E_mail:sales@pc17.com.cn 传真: 010-68328400
京ICP备17023194号-1 公备110108007750

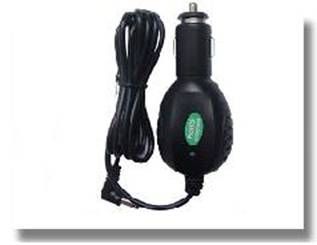

可选电源(HT310)	网口线路板(HT312)
WIFI线路板(HT313)	汽车高压点火探头（HT25系列）

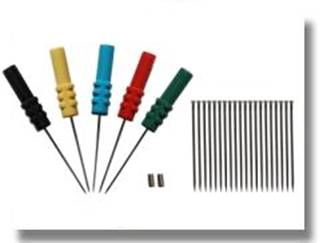

20：1衰减器（HT201)	针刺套装(Needle309)
双橡胶头多用途测试线（HT30A)	独立线圈点火延长线（HT308）
2针引出线（HT301)	交直流电流钳（CC-65)
交直流电流钳(CC-650)	交直流电流钳（CC-1100)

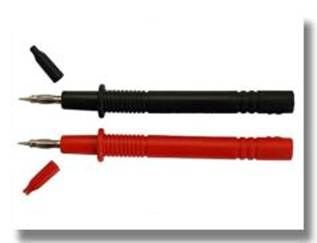

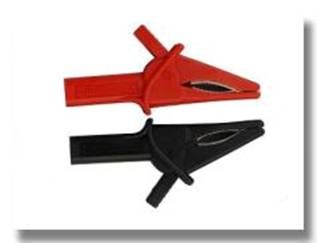

万用表探头(HT19)	大海豚/短鳄鱼夹子(HT18A)
