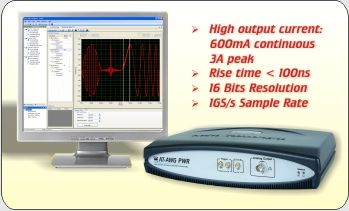

大电流输出的任意波形发生器

AT-AWG PWR是世界上最快的波形发生器，具有大电流输出功能(600 mA连续 – 3A 峰值)和高采样率及高垂直分辨率(16 位)。

创新的大功率输出平台可直接驱动所测装置的大功率管脚。另外，AT-AWG PWR还能生成噪声效果和任何种类的高频干扰到供电线路。

大电流功能和快速转换速率可让用户进行一些上电和掉电序列，打破标准任意波形发生器的极限。

AT-AWG PWR可用AT-XSS (扩展的同步系统)扩展系统实现8个同步输出而不损失性能：8通道@ 1GS/s。

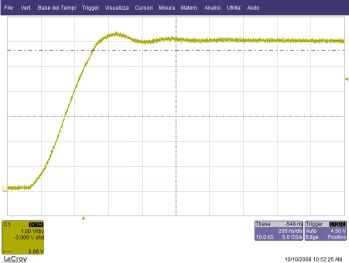

利用AT-AWG PWR可以生成快速上电和掉电次序，克服旁通电容的限制：
0-6V 步进 => < 400ns 上升时间 @ 100nF 电容负载

点击看大图

AT-AWG导航全面支持工作环境下的所有AT-AWG PWR功能，具有多个显示窗和先进的编程工具：所有相关波形参数和图形化波形都单独显示在PC屏幕上。

典型应用：

• 上电μP验证
• 噪声生成覆盖Vcc线路
• 电路测试和设计
• 半导体测试

AT-AWGPWR功能

• 大输出电流：600mA 连续, 3A峰值
• 没有限制的电容负载驱动能力
• 高转换速率: < 400ns上升时间@ 100nF电容负载
• ±8V输出摆幅 @ 600mA 负载
• 高频噪声发生在DUT供电线路上
• 16 Bit, 1Gs/s 波形
• 2 M采样点
• 16 Bits (n)ASK, (n)FSK, PWM, (n) PSK, (n)QAM
• 触发模式: 单次, 连续, 步进, 突发
• True ARB & 36 Bits DDS
• 多个仪器同步
• Windows 2000/XP OS

下载宣传册

(点击看大图)

软件功能

• 项目导航带有多个显示窗
• 复合波形和调制编辑器
• 波形次序编辑器
• 噪声编辑器和波形滤波编辑器
• LabVIEW and C/C++ SDK (软
  件开发工具包)

附件

AT-XSS (扩展的同步系统)线缆提供一个简单的
方法连接8个AT-任意波形发生器来扩展通道数而
没有性能损失：达8个通道@ 1 GS/s采样率。
也可以连接其它AT测试仪器来搭建测量系统。
