Labjack T8 以太网或USB高分辨数据采集卡，同步、隔离

Labjack T8 以太网或USB高分辨数据采集卡

LabJack T8 是T 系列旗舰设备，增加了强大的功能，包括：

·      8路同步采样的隔离模拟输入

·     通道间接地 ±1 kV 模拟量通道隔离电压

·      连接热电偶、称重传感器、电桥电路等的达最佳性能

·      8 个模拟输入。同步采样和 ±1 kV 隔离通道到通道和通道到地。许多应用的顶级性能，包括热电偶、称重传感器和电桥电路。

·      8 路24 位分辨率 每路高达40k 采样/秒

·      10路模拟量电压范围：±11V至 ±0.18V共十种选项

·      2 个模拟量输出（16 位，0-10V），带 20 mA 驱动

·      20路数字I/O

·      Lua 脚本能使Labjack T8 独立使用

·      用于激励的 3.3V 固定电压输出。

·      由 LJM 支持。LabJack 的免费、第 3 代、跨平台驱动程序/库/API，用于简化设备通信。

·      工业温度范围（-40 至 +85C）。

·      USB 或以太网连接

·      内置以太网供电 (PoE)，或通过 USB 连接供电。

LabjackT8几乎能从任何类型的传感器收集信号。T8 具有仪表放大输入、软件可增益设置、许多数字 I/O 功能和 Modbus TCP 前端，是我们最通用的多功能 DAQ 平台。常见应用包括采样需要电气隔离和/或精确定时的大型工业信号，包括电动汽车电池测试、工业控制和监控、自动化测试和原型开发

T8 模拟输入功能：

·      8 路完全隔离的差分模拟输入

·      1kV 通道间和通道对地隔离

·      24 位高速 ADC（每通道每秒最多 40,000 个采样点

·      每个通道同时独立的 ADC

·      软件可配置分辨率设置

·      电压范围：±11V、±9.7V、±4.8V、±2.4V、±1.2V、±0.6V、±0.3V、±0.15V、±0.75V、±0.36V和±0.18V

·      所有模拟输入功能均可通过配置模拟输入寄存器进行软件编程

·      使用Stream Mode可配置高速采样。速度高达每路 40kS/s采样

·      使用命令响应Modbus 消息可以轻松实现低延迟采样和控制（小于 1 毫秒）

·      容易与热电偶、称重传感器、电桥等传感器连接

T8 T8模拟输出：

2 个模拟输出（16 位，0-10V）

通过 Stream Out 生成波形

源阻抗/负载电流补偿高达 20mA

输出电压最小值 -0.0输出电压最大值 10.0

T8 上的 DAC 使用附加电源系统输出高于和低于电源的电压水平。只要电源电压在有效工作范围内，T8 便可以输出大约 -0.1 至 10 V 的电压。

T8 上的 DAC 具有良好的负载调节。预计电压降在 20mA 以下时很小，通常为 1-2 mV。

T8 数字输入/输出

20 数字 I/O - 使用我们的CB15 端子板访问所有 DIO

     通过 Stream Out 生成波形

     源阻抗/负载电流补偿高达 20mA

             Vout最小值 -0.0 Vout最大值 10.0

T8 上的 DAC 使用额外的电源系统来输出高于和低于电源的电压电平。只要电源电压在有效工作范围内，这允许 T8 输出大约 -0.1 至 10 V。T8 上的 DAC 具有良好的负载调节率。预计电压降非常小，最高可达 20mA，通常为 1-2 mV。

• 20 数字 I/O - 使用我们的CB15 端子板访问所有 DIO
• 支持 SPI、I2C 等...（仅限主机）
• 多达 9 个 具有单独相位控制的PWM 输出
• 多达 9 个 脉冲输出，可配置数量、频率和宽度
• 多达 9 个 频率输入同时返回频率和周期
• 多达 9 个脉冲宽度输入测量高低花费的时间以及占空比
• 多达 3 对线对线输入测量 2 条不同线上的边沿之间的时间
• 多达 8 个高速计数器
• 多达 16 个具有去抖功能的软件计数器
• 多达 8 对正交输入

• 定时器、计数器、PWM、正交输入等。

数字通信协议：  T 系列 DIO 线还可用于与需要使用各种数字通信协议的大量传感器进行通信。T 系列设备实现以下协议：

·      I2C  - 另请参考I2C Lua 库和 Lua I2C 传感器示例。

·      SPI

·      总线

·      1-Wire

·      异步串行 (UART)

L

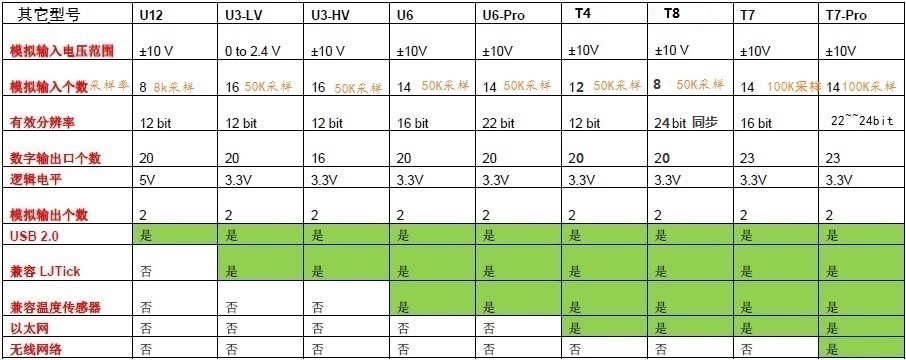

L   Labjack corp 其它型号：
