六合一多功能虚拟组合仪器

数字示波器：双通道， 60MHz带宽，4M最大储存深度。逻辑分析仪：32通道输入。信号发生器：单通道，最高40MHz正弦波输出。码型发生器：16通道输出。协议分析：A/D总线、UART、I2C、SPI等。波形参数测量。FFT频谱分析。多种协议分析。提供二次开发函数接口

生产厂商： 迪阳公司专卖 产品型号： MI-1000
产品简介： 数字示波器：双通道， 60MHz带宽，4M最大储存深度。逻辑分析仪：32通道输入。信号发生器：单通道，最高40MHz正弦波输出。码型发生器：16通道输出。协议分析：A/D总线、UART、I2C、SPI等。波形参数测量。FFT频谱分析。多种协议分析。提供二次开发函数接口

售价：￥9800

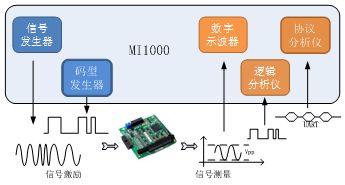

MI1062六合一多功能组合仪器，集数字示波器、逻辑分析仪、协议分析仪、信号发生器、码型发生器和扫频仪六大功能于一身，小巧便携，信号测量精准入微，操作易用简捷，特别适合工程师现场测试与高校实验室课程。

示波器性能参数：

仪器配置	性能参数
采集	最大采样率	100MSa/s（每通道）
	最大存储深度	4Mpts（每通道）
	垂直分辨率	8bit
	捕获模式	普通、平均值、峰值检测
	数学插值	支持Sinx/x
	采样模式	实时采样、等效采样
垂直	带宽（-3dB)	DC 至60MHz
	垂直分辨率	5mV/div 至1V/div，1-2-5 步进
	AC 耦合	3.5Hz 至60MHz
	上升时间计算值	8.75ns
	输入阻抗	1MΩ±1%
	输入容抗	20pF
	耦合方式	AC/DC
水平	量程	5ns/div 至 1s/div；增量为 1-2-5
水平	工作模式	NORMAL、ROLL、DELAY、XY
触发	触发模式	自动、单次、重复、正常模式
	触发源	模拟通道1、外部触发、数字通道
	触发方式	边沿触发、脉宽触发
	耦合方式	AC 耦合、DC 耦合、高频抑制、低频抑制
	释抑时间	20nS ～ 40S, 精度10nS
FFT	点数	与当前屏幕的点数相关
	FFT 源	模拟通道1、2
	窗口	Rectangle、Hamming、Blackman
测量功能	电压	峰峰值、有效值、最大值、最小值、平均值、幅度、顶部值、底部值、过冲、前冲
	时间	频率、周期、正脉宽、负脉宽、占空比、上升时间、下降时间
	波形数学计算	1+2、1-2、1×2、波形反相

码型发生器性能参数：

仪器配置	性能参数
PG 图形信号参数	通道数量	16
	内部采样时钟	100MSa/s
	外部时钟	< 30MHz
	输出电平	3.3V、5V、三态
	驱动能力	10mA
	存储深度/ 通道	2Kpts
	事件功能	键盘事件、内部事件、外部事件

逻辑分析仪性能参数：

仪器配置	性能参数
采样	最大实时采样率	100MSa/s
采样	测量通道	32路
	存储深度/ 通道	4Mpts
	输入范围	0~5V
	支持信号	TTL/CMOS
触发	触发方式	边沿触发、脉宽触发、电平触发、总线触发
触发	触发位置	开始、中间、结尾、用户自定义
分析	分析功能	总线分析、协议分析
支持协议插件	A/D 总线	A/D 转换分析，根据数据值用光滑的曲线描绘模拟量的波形图
	UART 串行通讯	根据UART 串行协议对数据进行分析解码
	I₂C 总线	按照I₂S 协议对数据进行分析解码
	SPI 总线	根据SPI 串行协议对数据进行分析解码

信号发生器性能参数：

仪器配置	性能参数
基本参数	采样频率	100MSa/s
	垂直分辨率	10bit
	采样点储存深度/ 通道	2Kpts
输出参数	输出类型	正弦波、方波、锯齿波、脉冲波、噪声、指数上升、指数下降、心电图波、直流
	调制波形	调幅（AM）、调频（FM）、调相（PM）、脉宽调制（PWM）、二进制频移键控（FSK）、扫频（SWEEP）、脉冲串（Burst）
	输出阻抗	50Ω
	输出幅值	10Vpp( 高阻)
	输出信号与频率	正弦波 100uHz ～ 40MHz
		方波/ 脉冲波 100uHz ～ 2MHz
		锯齿波 100uHz ～ 1MHz
		白噪声：5MHz 带宽(-3dB)
		Arb 100uHz ～ 1MHz

扫频仪性能性能参数：

特性	性能参数
PG 图形信号参数	频率范围	10Hz~40MHz 可设定扫频范围
	电压峰峰值	40mV~10V 可调
	输出功率（最大）	18dBm
	步进类型	Line( 线性）、Log( 对数）
	扫描点数	2~10K 可调
	扫描通道	CH1、CH2、CH1&CH2

集五种仪器于一身，极具性价比：

数字示波器：双通道， 60MHz带宽，4M最大储存深度。

逻辑分析仪：32通道输入。

信号发生器：单通道，最高40MHz正弦波输出，支持多种信号调制。

码型发生器：16通道输出，多种跳转指令，用于数字信号激励。

协议分析：A/D总线、UART、I²C、SPI等。

波形参数测量

FFT频谱分析

多种协议分析

固件实时更新

提供二次开发函数接口

器配置	性能参数	MI1061(教学型)	MI1062(研发型)
数字示波器	实时采样率(Max)	100MSa/s
	等效采样率(Max)	20GSa/s
	带宽	60MHz
	储存深度	1Mpts	4Mpts
逻辑分析仪	实时采样率(Max)	100MSa/s
	测量通道	32
	储存深度	1Mpts	4Mpts
协议分析仪	A/D总线、UART、I²C、SPI
码型发生器	通道数量	16
	采样点储存深度	2Kpts
	指令控制方式	直接跳转、计数跳转、事件跳转与等待
	输出信号电平	5V、3.3V、Hi-Z
信号发生器	采样频率	100MSa/s
	垂直分辨率	10bit
	采样点储存深度	2Kpts
	输出类型	Normal、FM、AM、PM、FSK、PWM、Sweep、Burst、Noise、Arb、Pluse、DC
	输出阻抗	50Ω
	输出幅值	10Vpp(高阻)
	输出信号频率	正弦波 100uHz～40MHz 方波 100uHz～2MHz 锯齿波 100uHz～1MHz Arb 100uHz～1MHz
