五合一多功能虚拟仪器
生产厂商： 迪阳公司专卖
产品型号： MI1000
产品简介： 数字示波器：逻辑分析仪：32通道输入。 信号发生器：单通道，码型发生器：16通道输出，协议分析：A/D总线、UART、I2C、SPI等。FFT频谱分析，多种协议分析，提供二次开发函数接口
产品简介： 数字示波器：逻辑分析仪：32通道输入。 信号发生器：单通道，码型发生器：16通道输出，协议分析：A/D总线、UART、I2C、SPI等。FFT频谱分析，多种协议分析，提供二次开发函数接口
售价：￥9800
MI1000五合一多功能虚拟仪器，揉合了日常电路调试过程中所需的信号产生、测量等多种功能。

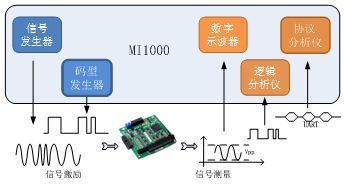

其构建了一个功能强大的闭环测试系统，既有数字、模拟信号的激励，亦有数字、模拟信号的检测，且逻辑分析仪还嵌入了常用信号的协议分析功能。
五种功能有机地结合在一起，功能模块间可协同工作，控制简单，观测方便，在有效地节约工作台面积的同时，也为信号调试提供了极具性价比的仪器解决方案。作为一款虚拟仪器，其充分利用了上位机强大的数据处理能力，为用户预留二次开发的程序接口。
集五种仪器于一身，极具性价比：
数字示波器：双通道， 60MHz带宽，4M最大储存深度。
逻辑分析仪：32通道输入。
信号发生器：单通道，最高40MHz正弦波输出，支持多种信号调制。
码型发生器：16通道输出，多种跳转指令，用于数字信号激励。
协议分析：A/D总线、UART、I2C、SPI等。
波形参数测量
FFT频谱分析
多种协议分析
固件实时更新
提供二次开发函数接口
|
器配置
|
性能参数
|
MI1061(教学型)
|
MI1062(研发型)
|
|
数字示波器
|
实时采样率(Max)
|
100MSa/s
|
|
|
|
等效采样率(Max)
|
20GSa/s
|
|
|
|
带宽
|
60MHz
|
|
|
|
储存深度
|
1Mpts
|
4Mpts
|
|
逻辑分析仪
|
实时采样率(Max)
|
100MSa/s
|
|
|
|
测量通道
|
32
|
|
|
|
储存深度
|
1Mpts
|
4Mpts
|
|
协议分析仪
|
A/D总线、UART、I2C、SPI
|
||
|
码型发生器
|
通道数量
|
16
|
|
|
|
采样点储存深度
|
2Kpts
|
|
|
|
指令控制方式
|
直接跳转、计数跳转、事件跳转与等待
|
|
|
|
输出信号电平
|
5V、3.3V、Hi-Z
|
|
|
信号发生器
|
采样频率
|
100MSa/s
|
|
|
|
垂直分辨率
|
10bit
|
|
|
|
采样点储存深度
|
2Kpts
|
|
|
|
输出类型
|
Normal、FM、AM、PM、FSK、PWM、Sweep、Burst、Noise、Arb、Pluse、DC
|
|
|
|
输出阻抗
|
50Ω
|
|
|
|
输出幅值
|
10Vpp(高阻)
|
|
|
|
输出信号频率
|
正弦波 100uHz～40MHz
方波 100uHz～2MHz 锯齿波 100uHz～1MHz Arb 100uHz～1MHz |
|
