USB口(五合一)500MHz虚拟示波器+4逻辑分析

DSO-2902AM2、DSO2902AG2 (2通道高性能、高配置)

USB口:双通道1GHz/s采样数字示波器+四通道逻辑分析仪+频谱分析仪+频率计+时钟振动分析仪

DSO-2904AM2、DSO2904AG2 (4通道高性能、高配置)

USB口:四通道1GHz/s采样数字示波器+八通道逻辑分析仪+频谱分析仪+频率计+时钟振动分析仪

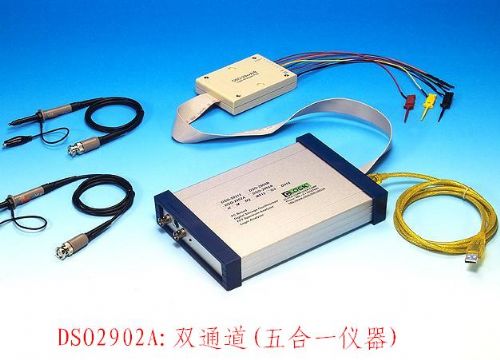

                双通道组合仪器               中英文软件界面

DSO2902A M系列、G系列,DSO2904A M系列、G系列,B系列产品具

有高达1Gsa/s采样速率,20GHz/s重复采样和高达2MB存储深度,先进

的触发和多窗口操作及其它许多高级测量功能。它是一款真正高档

的综合虚拟仪器,且性价比极高.与惠谱HP6464XX系列台式机功能类

似，性能超群，而价格仅是它的1/8。

虚拟示波器的品质就在于瞬态捕捉能力(单次触发),DSO2902A/DSO2904A产品系列

具有极强,世界级的单次捕捉功能.

型号	DSO-2902A-M2[500MHz]		注释
采样速率	所有通道1Sa/s 到 250MSa/s   1,2,5 步 单通道500 MSa/s             1,2,5 步 等效采样20 GSa/s		内时钟
外时钟	从 0 到110MHz,200Kohm//4pF, ±50VMax		从D0通道
记录长度	双通道时是:2K/8K/256K/最长512K 单通道时是:1K/8K/128K/最长1 Mega		点
模拟通道	A1,A2		2通道
输入带宽	DC- 125MHz		BNC连接
输入阻抗	1Mohm//15pF
最大输入电压	±50v (瞬态100v )
模/数转换A/D	8位分辨率, 两个通道同时采样
灵敏度	10mv/每格 到 4v/每格（在输入BNC处）		在探头 1:1
低频响应（交流耦合，-3dB）	≤1 Hz（在BNC上）
触发电平	512级 (由512条件触发)	2级 (由二个条件触发)

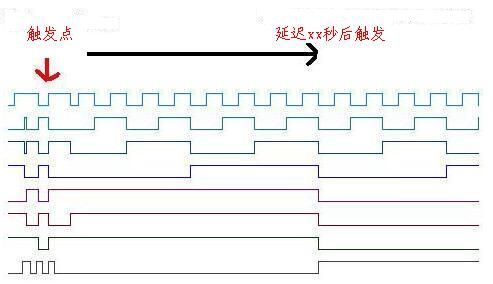

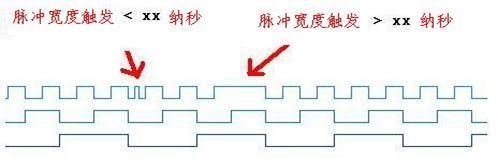

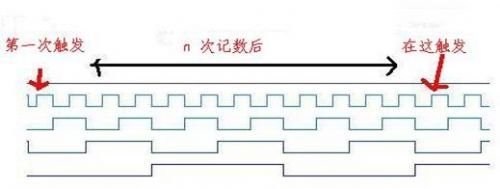

触发模式	边沿触发、斜率触发、512级带交替触发,预触发,脉冲触发,TV触发,触发记数,I2C,SPI,UART
触发源	CH1、CH2、Ext、AC Line、逻辑输出
重复采样方式	直到20GHz
采样方式	实时采样＋等效采样
平均值	所有通道同时达到N次采样后，N次数可在2、4、8、16、32、64、128和256之间选择
采样率和延迟时间精确度	±100 ppm（任何≥1 ms的时间间隔）
时间间隔（△T）测量精确度（满带宽）	单次：±（1采样间隔时间+100 ppm×读数+0.6 ns） >16个平均值：±（1采样间隔时间+100 ppm×读数+0.4 ns）
光标显示	光标间电压差（△V） 光标间时间差（△T） △T的倒数（Hz）（1/△T）触发光在时间轴的位置,标波形点的电压值和时间值, 允许在自动测量时显示光标,点、线、点与线显示,滤波和持续跟踪
频谱析FFT	110MHz (快速富立叶变换) 七种窗函数,四种增益类型
电子记数	最大7位半数字分辨率
X-Y绘图	允许图形从一个通道到另一个通道
数学运算	+, -
多窗口	有
自动测量	峰峰值、幅值、最大值、最小值、顶端值、底端值、平均值、均方根值、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟1→2、延迟1→2的测量
操作	鼠标
数字通道	D0-D3 (4个通道) [8个通道触发]		逻辑分析 POD盒
输入带宽	DC-100MHz
采样速率	125MHz
记录长度	256K
输入阻抗	200Kohm//4pF
最大输入电压	连续±50v (瞬态100v )
门限电平	-1.8v ~~ +4.5v  TTL = 1.4 V, CMOS = 2.5 V,ECL = - 1.3 V		由36mv步
触发限定	0, 1, X (don't care) 设置对所有数字通道
支持电源	DC适配器 5.4V/2.4A 耗电小于:14W
探头补偿器输出	输出电压（典型的）约3 V，峰-峰值≥1 MΩ负载时,频率（典型的） 1 kHz
与PC接口	USB1.1/2.0
温度范围	操作：10 ℃–+40 ℃, 非操作：-20 ℃–+60 ℃
湿度范围	+35 ℃以下：≤90％ ,  +35 ℃–+40 ℃：≤60％相对湿度
海拔高度	操作3,000米以下,非操作15,000米以下
仪器重量	1.4公斤
尺寸	230mm*135mm*35mm		铝合金外壳
附件	逻辑POD盒,探头(1:1,10:1)*2根,USB2.0电缆1根,用户手册一册.彩色线同测试夹10套,CD软件光盘一张,DC电源一个.
效准间隔期	建议校准间隔期为一年

型号	DSO-2902A-G2[1GMHz]		注释
采样速率	所有通道1Sa/s 到 500MSa/s   1,2,5 步 单通道1G MSa/s             1,2,5 步 等效采样20 GSa/s		内时钟
外时钟	从 0 到150MHz,200Kohm//4pF, ±50VMax		从D0通道
记录长度	单通道时是:2K/8K/256K/ 2Mega 双通道时是:1K/8K/128K/ 1Mega		点
模拟通道	A1,A2		2通道
输入带宽	DC- 170MHz		BNC连接
输入阻抗	1Mohm//15pF
最大输入电压	±50v (瞬态100v )
模/数转换A/D	8位分辨率, 两个通道同时采样
灵敏度	10mv/每格 到 4v/每格		在探头 1:1
触发电平	512级(由512条件触发)	2级(由2条件触发)
触发模式	边沿触发、斜率触发、512级带交替触发,预触发,脉冲触发,TV触发,触发记数,I2C,SPI,UART
触发源	CH1、CH2、Ext、AC Line、逻辑输出
重复采样方式	直到20GHz
采样方式	实时采样＋等效采样
平均值	所有通道同时达到N次采样后，N次数可在2、4、8、16、32、64、128和256之间选择
采样率和延迟时间精确度	±100 ppm（任何≥1 ms的时间间隔）
时间间隔（△T）测量精确度（满带宽）	单次：±（1采样间隔时间+100 ppm×读数+0.6 ns） >16个平均值：±（1采样间隔时间+100 ppm×读数+0.4 ns）
光标显示	光标间电压差（△V） 光标间时间差（△T） △T的倒数（Hz）（1/△T）触发光在时间轴的位置,标波形点的电压值和时间值, 允许在自动测量时显示光标,点、线、点与线显示,滤波和持续跟踪
频谱析FFT	110MHz(快速富立叶变换) 七种窗函数,四种增益类型
电子记数	最大7位半数字分辨率
X-Y绘图	允许图形从一个通道到另一个通道
数学运算	+, -
多窗口	有
自动测量	峰峰值、幅值、最大值、最小值、顶端值、底端值、平均值、均方根值、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟1→2、延迟1→2的测量
操作	鼠标
数字通道	D0-D7 (8个通道) [8个通道触发]		逻辑分析 POD盒
输入带宽	DC-100MHz
采样速率	500MHz
记录长度	1Mega/2Mega
输入阻抗	200Kohm//4pF
最大输入 电压	连续±50v (瞬态100v )
门限电平	-1.8v ~~ +4.5v    TTL = 1.4 V, CMOS = 2.5 V,ECL = - 1.3 V		由36mv步
触发限定	0, 1, X (don't care) 设置对所有数字通道
支持电源	DC适配器 5.4V/2.4A 耗电小于:14W
探头补偿器输出	输出电压（典型的）约3 V，峰-峰值≥1 MΩ负载时,频率（典型的） 1 kHz
温度范围	操作：10 ℃–+40 ℃, 非操作：-20 ℃–+60 ℃
湿度范围	+35 ℃以下：≤90％ ,  +35 ℃–+40 ℃：≤60％相对湿度
海拔高度	操作3,000米以下,非操作15,000米以下
与PC接口	USB1.1/2.0
仪器重量	1.4公斤
尺寸	230mm*135mm*35mm		铝合金外壳
附件	逻辑POD盒,探头(1:1,10:1)*2根,USB2.0电缆1根,用户手册一册.彩色线同测试夹10套,CD软件光盘一张,DC电源一个.
效准间隔期	建议校准间隔期为一年
