200MHz采样，256MB长存储,16通道,USB总线逻辑分析仪

使用256M存储器和硬件实时压缩增强功能，允许14680064个采样存储或超过45分钟记录时间。2．灵活的输入采样速率选择(16通道),16个输入通道在50MHz (允许更低的采样速率),8个输入通道在100MHz,4个输入通道在200MHz
生产厂商： 迪阳公司代理 产品型号： SIGMA
产品简介： 使用256M存储器和硬件实时压缩增强功能，允许14680064个采样存储或超过45分钟记录时间。2．灵活的输入采样速率选择(16通道),16个输入通道在50MHz (允许更低的采样速率),8个输入通道在100MHz,4个输入通道在200MHz
售价：￥5900
SIGMA（256MB）—超长记录逻辑分析仪
SIGMA是一款强大的、快速易用的、用户界面友好的、价格低廉的逻辑分析仪。用于跟踪和调试各种数字信号，拥有超长事件存储器（256MB）、实时硬件压缩和复杂触发逻辑的逻辑分析仪。SIGMA通过软件更新和附加的模快可专用于其它调试特性。SIGMA逻辑分析仪连接在计算机的USB口，无须外接电源。
SIGMA基本特性。
超长时件存储器
使用256Megabit SDRAM存储器和硬件实时压缩增强功能，
允许14680064个采样存储或超过45分钟记录时间。
2．灵活的输入采样速率选择(16通道)
   16个输入通道在50MHz (允许更低的采样速率)
   8个输入通道在100MHz
   4个输入通道在200MHz
   5 排放整齐的LED 功能方式指示
3．复杂的触发逻辑
   触发条件满足所有16个输入通道/50MHz
   定义条件的持续时间触发（长于或短于）
   16Bit 计数器，在第N个条件发生时触发。
   使用逻辑功能（AND、OR、XOR）广泛的条件定义，
   触发位置可位于从开始到结束的整个记录事件的任何位置。
触发电平适合于TTL，LVTTL和2.5V到5.5V CMOS电平。
4．先进的软件
   即插即用，支持I2C、UART、SPI、SDRAM、全速和低速
   USB 协议分析。
   频率测量—4个独立的通道具有滤波平均。
   灵活的监测和调试工具非常适合于MCU和FPGA分析。

SIGMA2 是一款强大、快速、灵活、用户友好以及性价比高的逻辑分析仪，并带有超大容量的事件存储器、实时硬件压缩和全面的触发逻辑。SIGMA2在USB端口上工作，不需要外部电源器。


特性：

  • 超大容量事件存储器 (256 M = 超过14 M样本)
  • 实时硬件数据压缩
  • Windows and Linux高达 200 MHz 采样速度
  • 多达16个输入
  • 灵活的触发选项
  • "Logic probe" 模式
  • 由 USB 供电和控制 (Full-Speed, 12 Mbps)
  • 先进软件 (支持 Windows 和 Linux)



SIGMA2: 更低的费用 - 用途无限

SIGMA2逻辑分析仪2011年12月上市，它全面替代老款SIGMA逻辑分析仪。 老款SIGMA已经于2011年11月停止生产。与老款相比，SIGMA2 具有相同的参数和更加低的价格！

SIGMA2 与 SIGMA 的不同之处在于:

  • 新型塑料外壳 - 更小更轻，特别适合外出携带
  • LED 指示灯改变 - 两个双色LED代替原来的7个LED
  • 增加一个按键 - 启动/停止测试更方便



在设计SIGMA2 时充分考虑现实生活中用户的需要：

超大容量的事件存储器

采用256 兆位SDRAM存储器，加上实时硬件压缩的进一步强化，这样就可以存储14,680,064 个样本，或是使记录时间超过45分钟。

灵活的输入/采样速度选项

  • 16 路输入， 50 MHz(更低的采样速度，除以2... 256)
  • 8 路输入， 100 MHz
  • 4 路输入， 200 MHz
  • 16 路输入 - 对输入信号（异步时钟）变化进行采样 - 尾沿、下降沿以及两个边沿，最大时钟速度是40 MHZ，占空比为1:1。
  • 15 路输入+ 1 路同步时钟输入（尾沿或下降沿），最大时钟速度是49.9MHZ。

全面的触发逻辑

在16 路输入/50 MHZ 模式下有多种触发选项：

  • 在任何输入条件下的任意值或是边沿
  • 定义的条件时长（“长于”和/或“短于”）
  • 两个不同条件的序列
  • 16位计数器 - 在第N个条件发生后触发
  • 使用逻辑函数(N)AND, (N)OR, (N)XOR 定义广泛的条件选项

标准的触发选项：8路输入/100 MHz 和 4路输入/200 MHz 模式- 输入信号边沿触发。
从开始到结束，触发点可以设置到记录事件的任何位置。

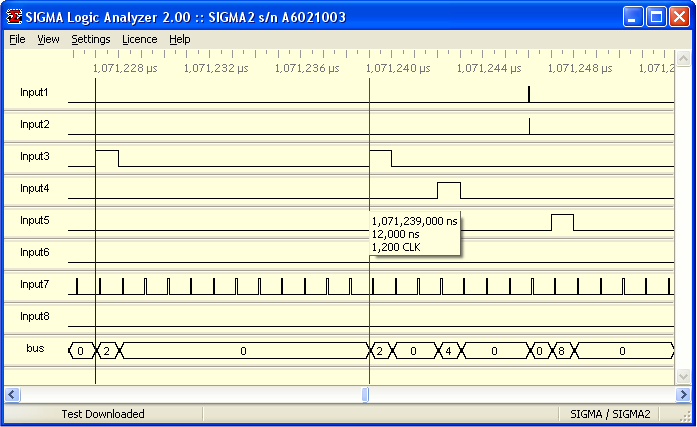

先进软件

  • 支持插件 - ASIX和用户都可定义，例如协议分析仪（像 I2C，SPI，UART, SDRAM，Full-Speed 和 Low-Speed USB, ...）。
  • 支持多种语言（不可用于插件）。
  • 波形可以保存和下载到电脑硬盘。
  • 波形输出为文本文件以便进一步处理。
  • 波形可以在打印机上打印。
  • 灵活的波形定义（输入信号和恒定逻辑电平的任意组合）和波形描述 (信号，总线 - 二、八、十、十六进制和ASCII)。输入信号可以应用到多个波形。
  • 免费的协议分析仪：UART，I2C 和SPI。 USB 协议分析仪(Low-Speed 和 Full-Speed) 可单独购买。
  • 通过键盘和鼠标可灵活控制。

个人电脑要求：Windows 98 或更高（推荐 XP）， 750 MHZ 或更快的 CPU 处理器，至少 256 M 内存。

现在支持 LINUX (使用WINE) - 详情...

用户友好型设备

  • 轻松与计算机相连 - 方便的USB接口。
  • 低功耗 - 无需外部电源器。
  • 逻辑探测模式- SIGMA2 显示所有16个输入上的瞬间逻辑电平。
  • 清晰度LED指示灯：直观和即时的状态检测
  • 快速操作 - 任何选择的视窗延时不超过1秒。(全部数据下载需要大约90秒)。
  • 输入门槛电平适合于TTL，LVTTL和2.7至5.5V CMOS 电平。
  • 可更换的输入缓存 - DIP 插入在插座里面，很容易更换，否则 ... (你最清楚对电子设计工程师有时会发生什么 :-)
  • 可升级- 由于是在Xilinx FPGAs 上进行灵活的设计，可以通过简单的软件升级就可以更新和增加 SIGMA2 的功能（例如频率、周期和占空比测量等）。
  • 小巧、轻便和结实。

不仅仅是逻辑分析仪

通过软件更新和添加模块可以增加调试功能

SIGMA2 现有软件功能：

  • 频率测量 - 带有滤波和平均功能的四个独立通道
  • INSIDER - 灵活性调试MCU和 FPGA时的监控/调试工具 (可完全代替停产的INSIDER)

什么是逻辑分析仪?

逻辑分析仪能够显示由于太快而人眼不能观察到的电路信号。逻辑分析仪从数字系统捕捉数字信号并将它呈现在用户眼前，可以帮助用户轻松对数字系统的操作进行校验。由于有时候系统有许多通道，因此一个示波器是很难满足要求。

附件

SIGMACAB

SIGMA2/SIGMA附加/更换目标应用电缆。它是SIGMA2 逻辑分析仪的标配附件，也可以单独购买。


SIGMACAB - target application cable



PicoHook10

一套有十个小型测试钩 (2,54 mm = 0,1" 宽度). 它们的颜色与目标应用电缆的颜色相一致（褐色，红色，橙色，黄色，绿色，蓝色，紫色，灰色，白色和黑色）。注意这是选购件。

PicoHook10


订货说明

产品名称 说明
SIGMA2 16-通道 200 MHz 逻辑分析仪带有 256 M存储器。包含:
  • SIGMA2 逻辑分析仪
  • 目标线缆
    - SIGMACAB电缆
    - 20-pin header (16 通道)
    - 10-pin header (8 和 4 通道)
  • USB 线缆 (A-B)
  • 软件(CD-ROM) - 文档、驱动和软件
  • 用户手册
SIGMACAB SIGMA2/SIGMA附加/更换目标应用电缆。
PicoHook10 SIGMA2/SIGMA整套有十个小型测试钩



相关产品

PRESTO - 高速、灵活的USB内电路串行仿真器
PVK40 - PIC Flash MCUs 的丰富开发板



SIGMA is a powerful, fast, flexible, user-friendly and cost effective logic analyzer with extremely large event memory, real-time hardware compression and complex trigger logic. Moreover, it is ready for other debugging features by software updates and add-on modules. It operates on a USB port and requires no external power supply.

Logic Analyzer Features

Extremely large event memory

256 Megabit SDRAM memory is used and further enhanced using a real-time hardware compression which allows for 14,680,064-sample storage or for more than 45 minutes of recording.

Flexible input/sample speed options

  • 16 inputs at 50 MHz (and lower sample speed)
  • 8 inputs at 100 MHz
  • 4 inputs at 200 MHz
  • 16 inputs -- sampling on change of an input signal (asynchronous clock) -- trailing, falling or both edges; max. clock speed 40 MHz at 1:1 duty
  • 15 inputs + 1 synchronous clock input (trailing or falling edge); max. clock speed 49.9 MHz

Complex trigger logic

Many various triggering options in the 16 inputs/50 MHz mode:

  • Any value or edge on any input condition
  • Defined duration of the condition ("longer than" and/or "shorter than")
  • Sequence of two different conditions
  • 16-bit counter -- triggering after Nth occurence of the condition
  • Extensive condition definition options using logical functions (N)AND,(N)OR,(N)XOR
    Standard triggering options in 8 inputs/100 MHz and 4 inputs/200 MHz modes -- triggering on the input signal edge.
    Trigger point can be placed at any position of recorded events from the very beginning to the end.



Advanced software

  • Ready for plugins -- both ASIX and user-definable, e.g. protocol analyzers (like I2C, SPI, UART, SDRAM, Full-Speed and Low-Speed USB)
  • Ready for easy multi-language support (not applicable for plugins)
  • Waveforms can be saved and loaded to a computer hard drive
  • Waveforms can be exported to a text file for further processing
  • Waveforms can be printed on a printer
  • Flexible trace definition (any combination of input signals and constant logic levels) and trace representation (signals, buses -- binary, octal, decimal, hexadecimal, ASCII). Input signal can be used in more than one trace.
  • Free UART, I2C and SPI protocol analyzers
  • Flexible control using mouse and keyboard

Personal computer requirements:

Windows 98 and higher (XP recommended), Pentium 750MHz or faster CPU, at least 256 MB RAM.
Also supported on Linux using WINE.



User-friendly device

  • Easy connection to PC -- the comfortable USB interface.
  • Low power -- no power supply adapter needed.
  • Logic probe mode -- SIGMA displays momentary logic levels on all 16 inputs.
  • Detailed LED indication for instant and intuitive status checking.
  • Fast operation -- less than 1 second delay for any selected view. (Full data download takes about 90 seconds.)
  • Input threshold level is suitable for TTL, LVTTL and 2.7 to 5.5V CMOS levels
  • Replaceable input buffers -- DIP parts in socket allow for easy replacement
  • Upgradability -- due to flexible design based on Xilinx FPGAs, it will be possible to upgrade and enhance SIGMA functionality by simple software updates (e.g. frequency, period and duty cycle measurement)
  • Small, lightweight and compact.

    More than logic analyzer

    Additional debugging features will be available via software upgrades and add-on modules.

    Existing software utilities for SIGMA:

    • Frequency measurement -- four independent channels with filtering and averaging
    • INSIDER -- flexible monitoring/debugging tool for debugging MCUs and FPGAs

    Download

    Package Contents

    • SIGMA logic analyzer
    • Target cables
      • flying wires
      • 20-pin header (16 channels)
      • 10-pin header (8 and 4 channels)
    • USB cable (A-B)
    • Software (CD-ROM)
    • User's Manual
