USB接口双通道12/14位虚拟示波器
生产厂商： 迪阳公司代理
产品型号： CS328A
产品简介： 2个12位或14位通道，100MHz同时采样,USB2.0接口或10/100Mbit以太网,每通道4MB/8MB存储深度
产品简介： 2个12位或14位通道，100MHz同时采样,USB2.0接口或10/100Mbit以太网,每通道4MB/8MB存储深度
售价：￥21000
CS300系列100MHz/12Bit/14Bit双通道USB高速采集卡/示波器卡
图1 ： 双通道USB采集/示波器 图2 ：软件介面

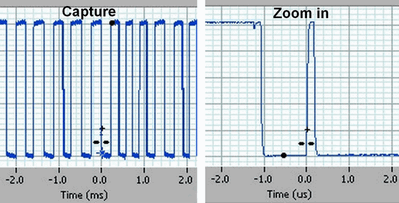

图3 ： 毛刺信号捕捉 图4 ：波形缩放

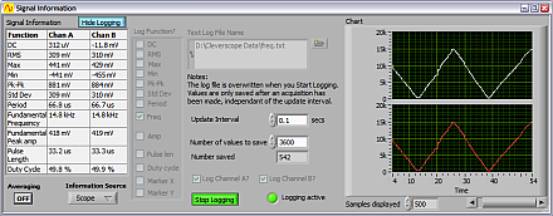

图5 ：波形连续记录
CS300技术指标 ：
● 2个12位或14位模拟输入通道，双通道100MHz同时采样、AC、DC藕合
● USB2.0接口连接到PC或10/100Mbit以太网
● 每通道4MB/8MB存储深度、先进的触发方式，单次、正常、自动和斜率触发
● 增益自动设置从20mV到800V满量程，自动校验
● 100MHz 频宽
● 示波器和频谱显示、波形记录和回放
● 简单考贝粘贴波形到Excel和Word
● 可增加任选的10MHz 任意信号发生器
● 支持二次开发C\C++、VC.net、VB.net、Delphi和LABVIEW
CS300系列是通过USB2.0连接到PC的高速瞬态示波记录分析仪。
功能强大，简单易用，图形化的易用操作，兼容标准办公应用软件。图形和数据可轻松复制粘贴进微软Office办公软件中，轻松完成试验报告。
CS300系列硬件:
•2个14位模拟输入通道，双通道100MS/s同时采样、AC、DC耦合。最大可组合成4通道。
•一个外部触发通道
•8个数字通道,100MHz/s。
•一个双向LVDS / RS422，三个RS422输出
•64MByte瞬态存储，每通道可存储8M样点。在100MS/s时可采集80ms。
•内置抗混滤波器，可用于频谱分析。
•双重组合触发系统允许多种信号触发，如电平触发、斜率触发、周期触发、复杂程序触发、数字通道触发。
•前面板有触发显示灯
•可选信号发生器、0-10MHz、正弦、正方形或三角形，多种扫频信号。
nM-CS300系列软件:
信号回放显示，放大缩小，频谱分析，各种窗函数选择，信号平均，滤波，各种数学运算，加减乘除，开方，积分微分，对数指数运算，频率，周期，峰值，RMS，脉宽等等多种信号计算功能。
技术规格
采集
| 采集功能 | 原始波形，峰值，滤波，频谱分析，波形平均，谱平均 |
| 采集模式 | 单次捕捉，触发采集，自动触发，多帧触发， |
| PC端传输 | 每秒20帧 |
| 前端采集 | 连续直至缓存满 |
模拟输入
| 通道数 | 2（可扩展到4通道） |
| 耦合方式 | AC，DC，地 |
| 输入阻抗 | 1MΩ |
| 衰减探头 | 1×，10× |
| 最大输入电压 | 300VRMS，420V峰值，100KHz以上随频率增加以20dB/decade降低。 |
| 通道延时 | 200ps |
| 通道串扰 | -70dB（10MHz） |
采样精度
| A/D | 14位 |
| 输入量程 | 20mV到±20V可选 |
| 分辨率 | 0.02mV到20mV |
| 零点偏置 | 5V以下可以10mV精度调整，5V以上可以100mV精度调整 |
| 模拟带宽 | 100MHz（-3dB） |
| 非重复信号带宽 | 25MHz |
| 抗混滤波器带宽 | 20MHz |
| 移动平均带宽 | 1MHz |
| AC耦合下限 | 10Hz(1×) 1Hz（10×） |
| 上升时间 | <3ns |
| 峰值检测响应 | 10ns以上周期的所有脉冲 |
| 直流增益精度 | 1% |
| 直流测量精度 | 1% |
| DltV测量 | 1% |
| 采样率 | 100MS/s至1500S/s可选 |
| 波形插值 | Sinx/x |
| 记录长度 | 1024至8M样点 |
| 时间轴刻度 | 1 ns/div 至5 s/div in 1,2,5 可调 |
| 时间精度 | ±50PPM |
| 时基误差 | 1ps RMS |
| 采集范围 | 触发点+/-21.47 秒范围内 |
| 采样周期 | 依据采样率而定 |
触发
| 触发数 | 2 |
| 触发源 | 模拟通道、外部触发通道、数字通道 |
| 触发灵敏度 | 通道触发：0.2Div（DC-50MHz） 外部触发：50mV（DC-100MHz） 数字通道：100mV（DC-100MHz） |
| 触发方式 | 电平触发，脉宽触发，斜率触发，组合触发等 |
| 防误触发 | 噪声滤波器，高通滤波器，低通滤波器 |
| 触发量级 | 可调 |
| 触发电平精度 | 通道触发：1% 外部触发：3% 数字通道：3% |
| 触发延时 | 0至21.47秒 |
数字通道：
| 通道数 | 8 |
| 输入阻抗 | 100KΩ |
| 输入电压 | -16V至20V |
| 输入门限 | 0~8V可调 |
| 门限灵敏度 | 100mV |
| 采样率 | 100MS/s |
| 校准方法 | 自校准 |
| 校准源精度 | 1% |
| 温度补偿 | 内置温度补偿传感器 |
显示
| 窗口 | 实时波形，谱，数学运算，XY显示，放大窗口 |
| 实时显示窗口 | 自定义坐标轴、颜色、放大窗口的位置，单位，触发前后时间等 |
| 放大窗口 | 自定义位置，颜色，注释等。 |
| 谱分析窗口 | 自动对实时显示窗口的波形进行谱分析，自定义坐标轴、颜色、注释。 |
| 数学计算窗口 | 显示数学运算的结果。任何加减乘除、函数运算的结果都可以显示 |
| XY显示窗口 | 可对实时显示窗口及数学运算窗口的任何数据源进行XY显示 |
| 信息显示窗口 | 显示自动测量计算结果。可显示0.05到86,400秒周期内的统计计算结果 |
| 控制窗口 | 采集设置，触发设置，显示切换等。 |
| 游标 | 可显示横轴和纵轴的差值及时间轴差值的倒数 |
| 自动测量 | RMS值，最大值，最小值，峰峰值，DC，频率，脉宽，占空比，谐波失真等。 |
| 自定义单位 | 6个字符 |
| 自定义名称 | 20个字符 |
| 自定义坐标 | 上下线，偏置等 |
| 自定义颜色 | 波形颜色，背景，网格等 |
数学运算
| 信号运算 | 积分，微分，滤波 |
| 数值运算 | 加减乘除，平方，开方，三角函数，对数等式等 |
| 最大个数 | 8个 |
谱分析
| 频率范围 | 自定义，取决于采样率，可显示对数/线性坐标 |
| 分析结果 | FFT，功率谱，功率谱密度，波特图 |
| 纵轴类型 | 电压，功率，幅值比，相位，对数，线性，dB，弧度 |
| 窗类型 | 矩形，汉宁，汉明，平顶，布莱克曼，低旁瓣窗 |
| 平均 | 移动平均，帧平均，峰值保持平均 |
| 平均方法 | 触发后时域平均，未触发频域平均 |
| 基本功能 | 数据复制，粘贴，保存，打印 |
| 窗口 | 可自由拖放 |
| 单位 | 6个字符 |
| 名称 | 20个字符 |
| 坐标轴缩放 | 支持 |
| 颜色 | 可自定义 |
校准信号
| 输出电压 | 2V |
| 输出频率 | 1KHz |
电源
| 电源 | 6-20VDC |
| 功耗 | 6W |
| 交流适配器 | 100-240VAC，50-60Hz |
环境指标
| 使用温度 | 0~40℃。 |
| 存储温度 | -20~60℃ |
| 湿度 | 90%RH |
| 海拔 | 使用3000米以下。非使用15000米 |
物理规格
| 长 | 195mm |
| 宽 | 153mm |
| 高 | 35mm |
| 重 | 1.6kg |
信号发生器（选件）
| 功能 | 正弦波，方波，三角波，扫频 |
| 合成方式 | DDS |
| 采样率 | 50MS/s |
| 频率 | 正弦波、方波：0.2Hz~10MHz；三角波：0.2Hz~1MHz |
| 分辨率 | 0.003 (<750 kHz) or 0.2 (<10 MHz) |
| 精度 | 50ppm |
| 输出电压 | 100mV~5V |
| 电压分辨率 | 10mV |
| 输出阻抗 | 50Ω |
| 输出偏置 | -4V~4V |
| 偏置分辨率 | 10mV |
| 扫频范围 | 0.2Hz~10MHz |
| 信噪比 | 60dB |
| THD | 60dB |
| 平坦度 | 0.2dB |
| 短路保护 | 10V 1分钟 |
