USB接口：24MHz采样,8通道逻辑分析仪

主要功能使用说明:

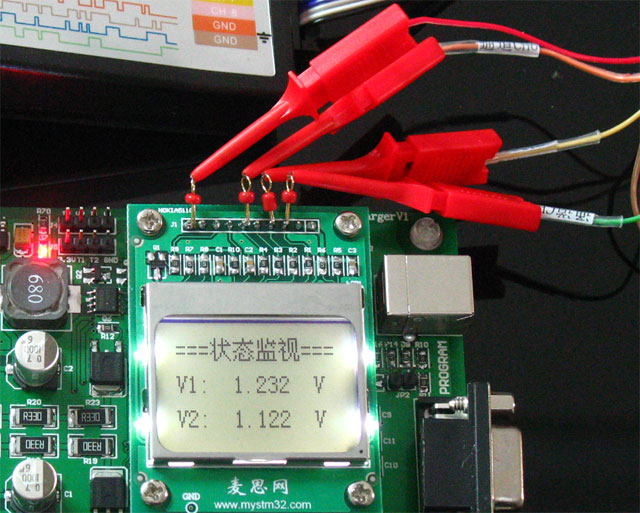

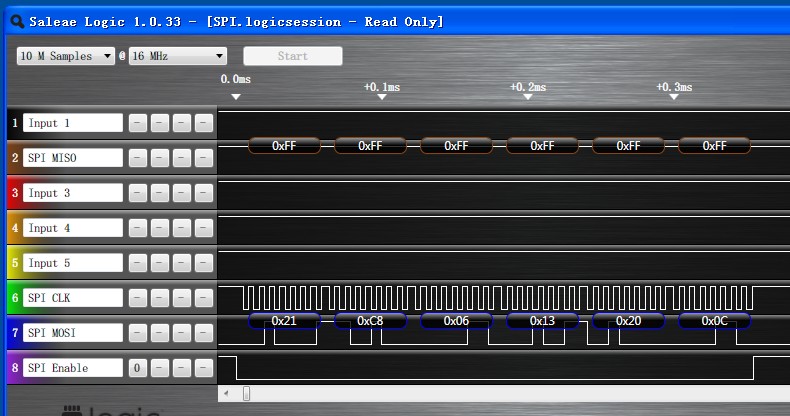

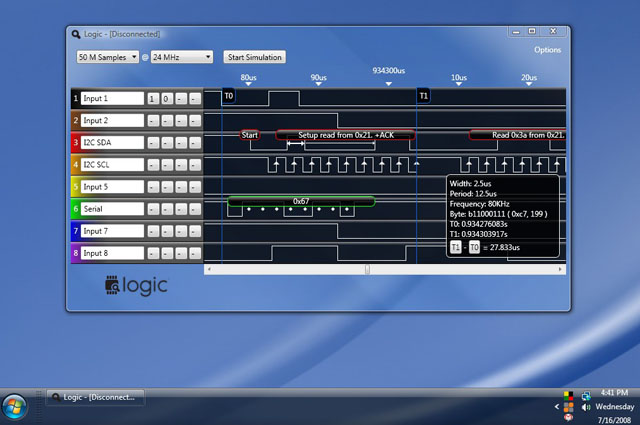

SPI信号分析: <以下是目标板上面的一段程序>

void LCD5110_Init(void)
{
    // 复位LCD5110 RST 引脚拉高
    LCD5110_RST_HIGH();
    LCD5110_SEND_CMD();
    lcd_cs_0();          //在此处触发LA开始采样.
    SPI2_SendByte(0x21); // 使用扩展命令设置LCD 模式
    SPI2_SendByte(0xC8); // 设置偏置电压
    SPI2_SendByte(0x06); // 温度校正
    SPI2_SendByte(0x13); // 1:48
    SPI2_SendByte(0x20); // 使用基本命令
    SPI2_SendByte(0x0C); // 设定显示模式，正常显示
    lcd_cs_1();
}

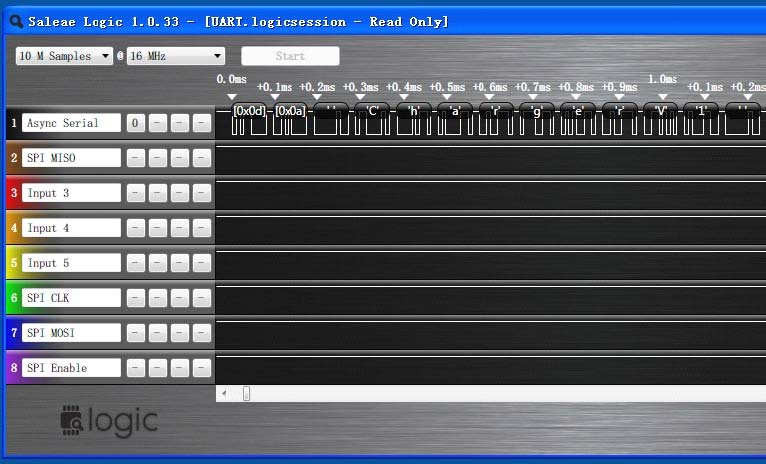

USART 信号分析: <以下是目标板上面的一段程序>

printf("\r\n ChargerV1 \r\n"); // 串口输出一行字符串

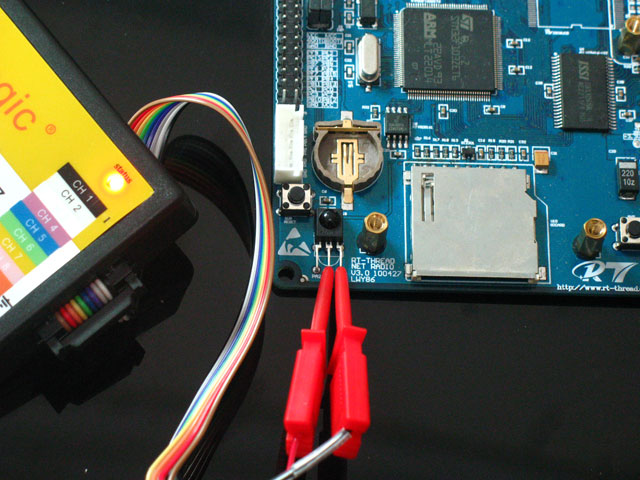

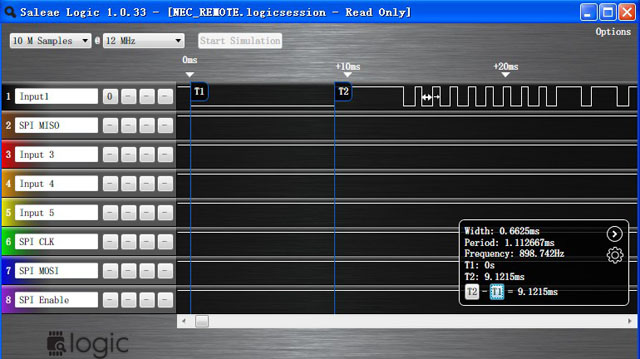

红外遥控器信号分析

从图中可以看这是一段NEC协议的红外遥控信号.




主要附件使用说明:

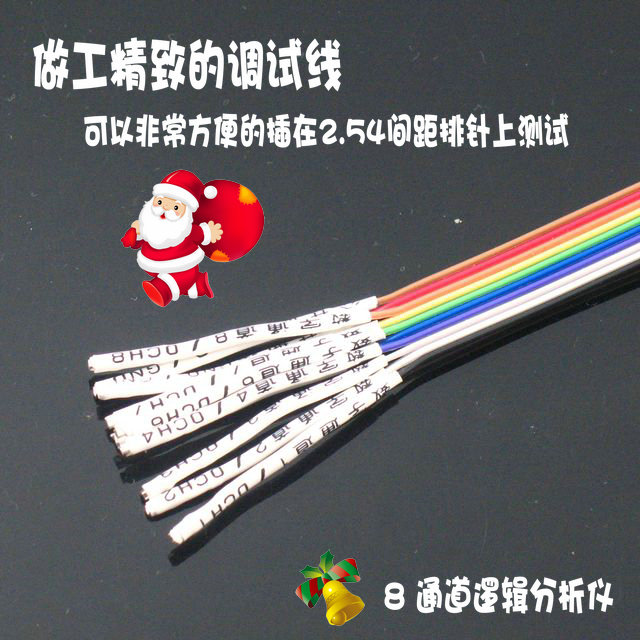

1.10PIN杜帮接头:
2.探针夹子:(直接夹在芯片脚上,使用方便,不破坏原电路)
3.探针环.(焊在电路板上面,造型精美,连接可靠)

－－－－－－－－－－－－－－－－－－－－－－－－－－

1.10PIN杜帮接头:

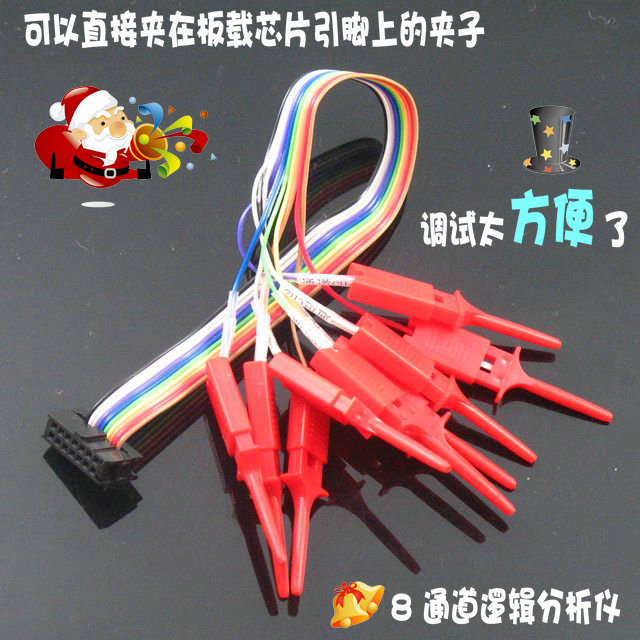

2.探针夹子:(直接夹在芯片脚上,使用方便,不破坏原电路)




3.探针环.(焊在电路板上面,造型精美,连接可靠)





逻辑分析仪性能及参数:

·8 通道逻辑分析
·宽范围输入电平，支持 1.8V - 5V 电平
·高采样速率，每通道都支持 24Mbps 高速采样
·存储深度 ∝ , 受限于实际物理内存, 一般为 10M - 50M
·通讯接口必须为 USB 2.0 hi-speed.

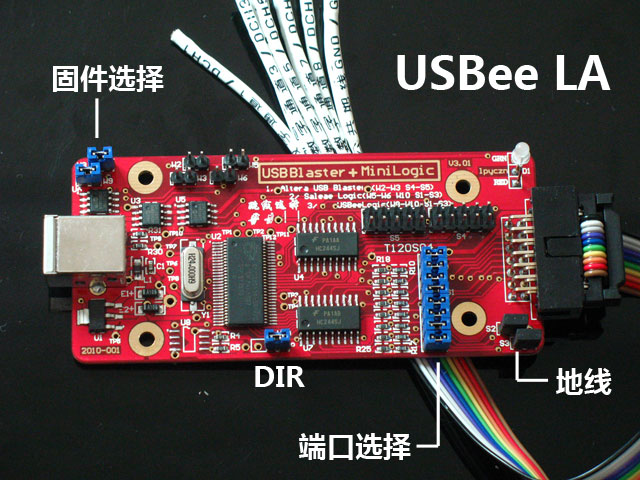

功能选择方法:

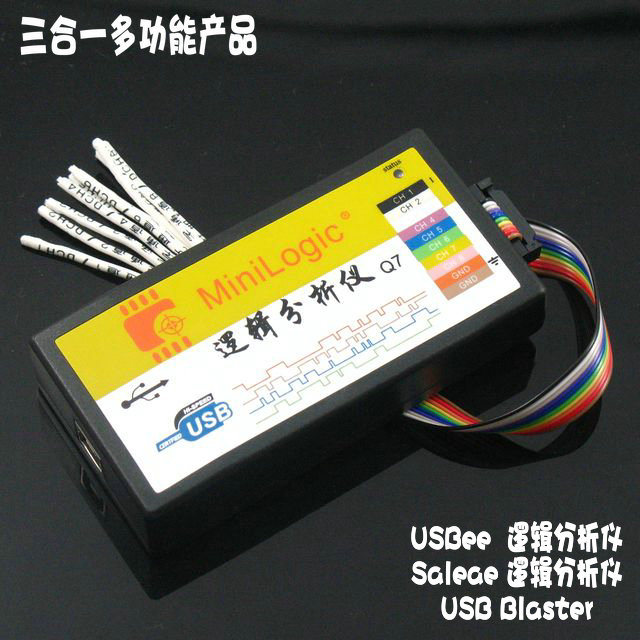

本工具具备3种功能(通过跳线选择):

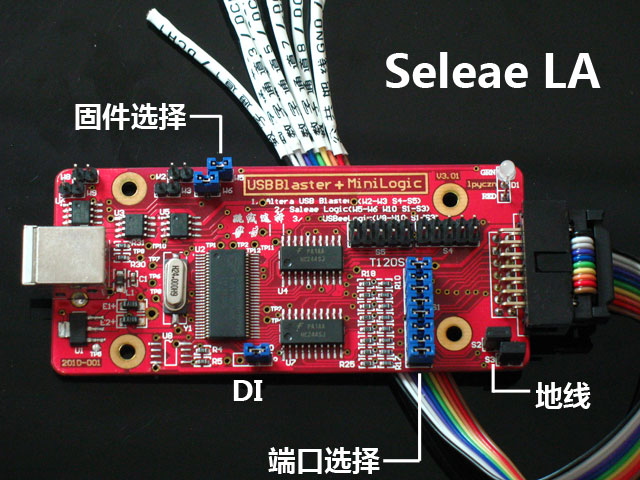

1. Saleae LA 逻辑分析仪:



跳线选择如下:




2.USBee LA 逻辑分析仪:

跳线设置如下:

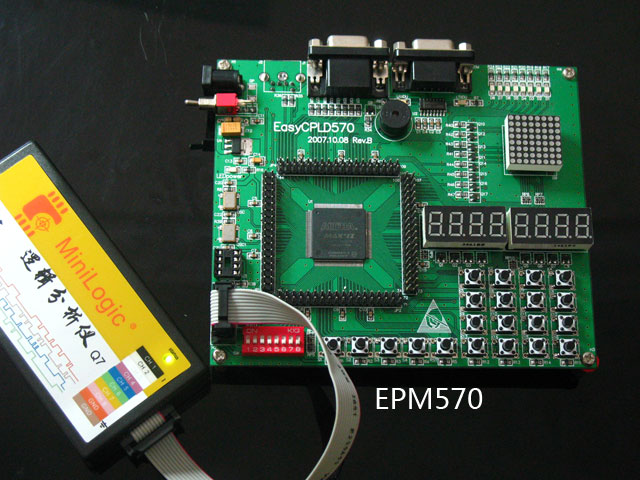

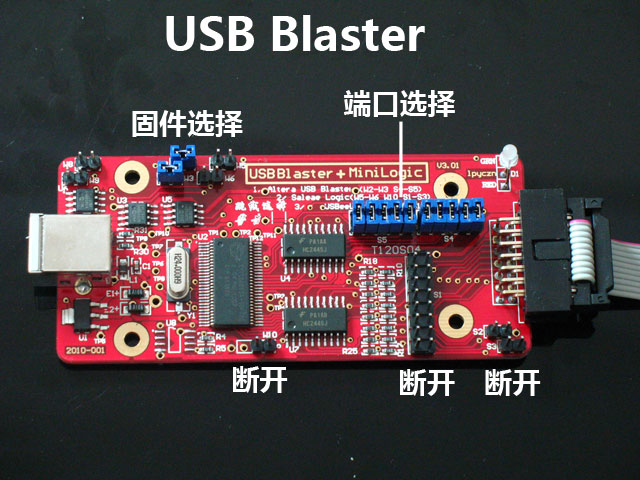

3. altera USB Blaster -- CPLD/FPGA下载/仿真工具:

跳线设置如下:

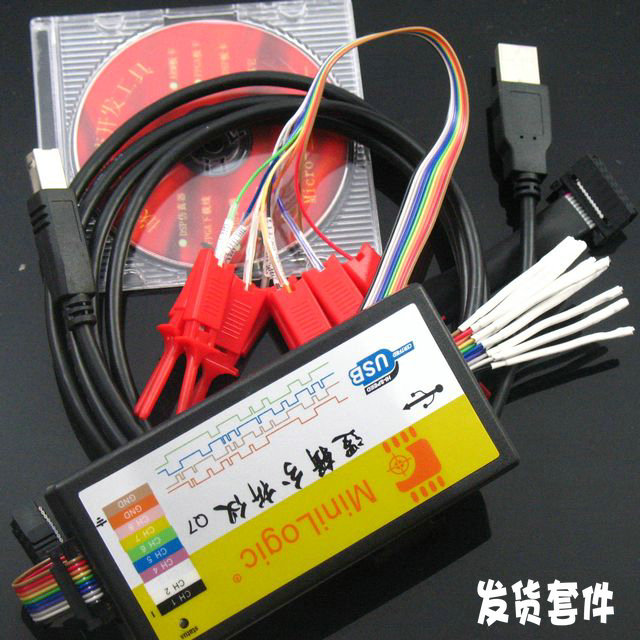

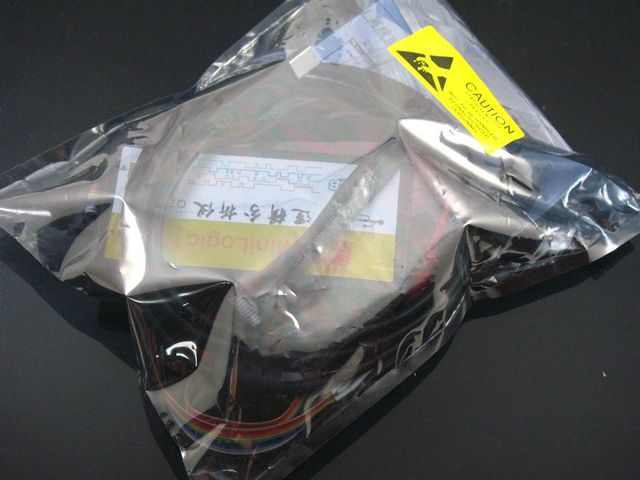

发货附件清单:

·多功能逻辑分析仪主机一台.
·USB 线一条(使用于USB2.0 hi-speed).
·10PIN 杜帮接头(逻辑分析仪用).
·10PIN 探针夹子(逻辑分析仪用).
·探针环 10 枚.
·USB Blaster 10PIN下载线一条.
·光盘一张 (内含使用说明及教程).
