带宽20M*双通道USB*虚拟示波器+数据记录仪

1、通道数量:2;2、采样率:48MHz;3、存储深度:1M;4、电压分辩率:1V/256;5、高速的USB2.0数据传输
生产厂商: 北京迪阳专卖 产品型号: MDSO
产品简介: 1、通道数量:2;2、采样率:48MHz;3、存储深度:1M;4、电压分辩率:1V/256;5、高速的USB2.0数据传输

MDSO :USB接口数字存储示波器,秉承优良性能,微型化便携式设计,免电源,即插即用,让测量变得轻松有趣!

基本介绍:
一、本仪器包含6个高频段和12个低频段,覆盖音频、视频、射频范围,为学校、公司、工厂、个人等必备的测量仪器,另外配备了强大的数字信号处理功能,让您同时拥有了一套极高性价比的频谱分析仪!
二、本仪器使用闪速采样技术、8位字长、1M采样深度、48M采样率、双通道、输入电压为±50V,包括示波器主机、多功能虚拟信号分析仪软件、计算机USB接口电缆等绝对超值!
三、本仪器包含数字存储示波器、数据记录仪、谱分析仪、交流电压表、直流电压表、频率计功能,绝对的一机多用!
四、本仪器可以用于电脑、电视、VCD/CD/DVD、音响等设备的维修,可以测量PAL视频信号、NTSC视频信号、计算机数字信号、音频信号、单片机时序等,可以使用数据记录仪功能记录数据进行完整分析!
五、本仪器为独特的便携式设计,安装方便,测控软件拥有精确的测量分析功能,极富人性化示波器面板,简单的操作界面,使用更加方便!
六、本仪器支持即插即用,支持所有机器(服务器、台式机、笔记本)!
七、提供新一代的采集引擎,采集波形的质量大幅度提高!
八、提供高速传输引擎,仪器的测量效率大幅度提高,尽享流畅的测量体验!
 一、示波器特性
   1、通道数量:2;
   2、采样率:48MHz;
   3、存储深度:1M;
   4、电压分辩率:1V/256;
   5、高速的USB2.0数据传输;
   6、测量信号最小输入:-50V(配合探头X10);
   7、测量信号最大输入:+50V(配合探头X10);
 (探头X1档位,可测试峰峰值10V之内信号)
   8、最大测量频率(理想):正弦波-15MHz、方波-5MHz;
  (根据采样定理,理论测量值48MHz,但由于测试频率增高,导致采样点数较少,波形还原会有失真)
   9、软件触发:上升沿、下降沿上升/下降沿、差分、上升+差分;
  二、数据记录仪特性
   1、通道数量:2;
   2、数据保存格式:OSC文件、CSV文件(可以使用Excel直接打开);
   3、采样率范围:0.125MHz-8MHz(具体采样率决定于电脑);
(探头X1档位,可测试峰峰值10V之内信号,满足常用电压范围)
   4、测量信号最小输入:-50V(配合探头X10);
   5、测量信号最大输入:+50V(配合探头X10);
   6、可以连续存储波形,并支持全局缩放和移动查看功能;
   7、支持多次记录数据同时载入,方便波形对比。
 三、软件特性
   1、可以保存波形;
   2、开始、暂停功能;
   3、游标移动测量电压与时间;
   4、实测信号的频率,平均值,峰峰值的显示;
   5、方便的Windows仿实物的人机界面;
   6、通过软件界面进行各种切换操作;(时间,刻度,电压刻度,关闭与开启通道等);
   7、具有对保存的波形进行放大与缩小,视窗选定部分观察功能;
   8、支持任意多画面的同时显示,便于波形的多样分析;支持输入波形硬件和软件触发;支持输入波形的插值和等效采样;支持输入波形的“相加”、“相减”和“相乘”合成;支持对输入波形加Rectangle、bartlett、triangular、cosine、hanning、bartlett_hanning、hamming、blackman、blackman_Harris、tukey、Nuttall、FlatTop、Bohman、Parzen、Lanczos、kaiser、gauss、dolph_chebyshev 18种窗;支持对输入波形的滤波处理; 支持对输入波形的“李萨茹图形”、“幅频”、“相频”、“对数幅频”、“自功率谱”、“对数自功率谱”、“自相关”和“互相关”的分析;支持在对数坐标系下,对输入波形的“幅频”、“相频”、“对数幅频”、“自功率谱”、“对数自功率谱”的分析。
发货清单:标准配置
标准配置:
1、数据采集模块;(长宽高尺寸:8cm*6.5cm*2.5cm)
2、USB2.0延长线X1条;
3、40M标准示波器探头X2条;
4、多功能虚拟信号分析仪软件及说明书(光盘);
多功能虚拟信号分析仪软件及说明书下载地址:
http://www.crsky.com/soft/18883.html

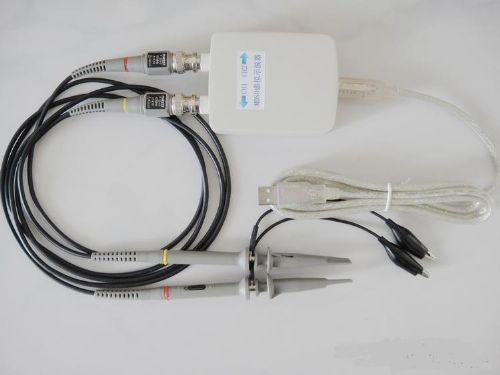

图片展示1:USB数据采集模块
图片展示2:软件功能演示

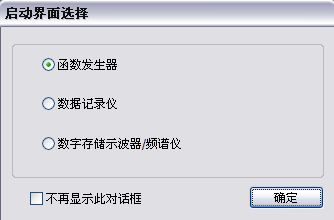

(1)软件启动界面

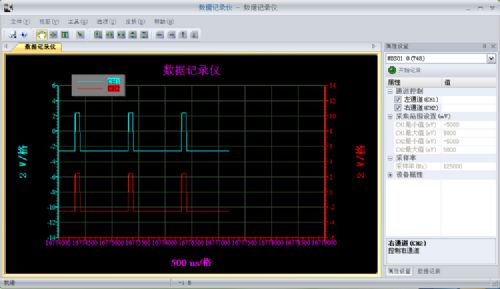

(2)数据记录仪

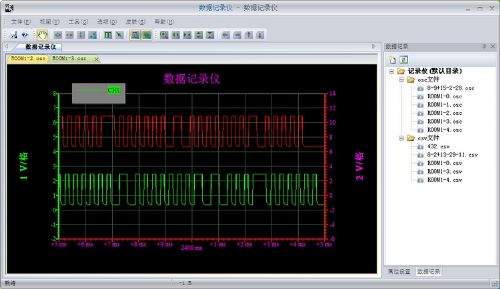

(3)数据记录仪两次数据同时载入
(4)测试10MHz正弦波信号

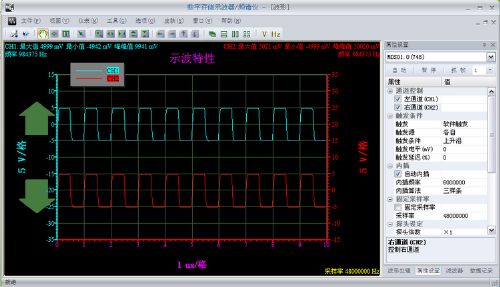

(5)测试1MHz方波信号

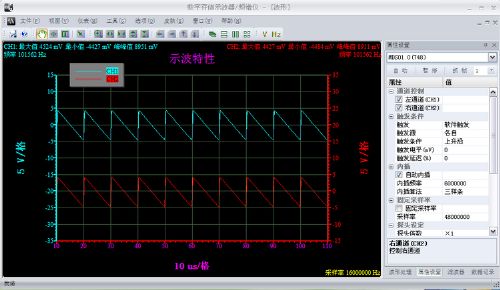

(6)测试100KH锯齿信号

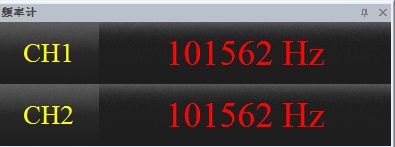

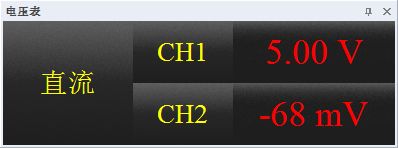

(7)电压表及频率
