电流数据采集卡,直接采集4~20mA数据采集卡

任意负载或2线4-20毫安传感器电流测量,处理4-20毫安信号的最佳方法是使用LJTick电流分流器,这是一个插入LabJack螺钉端子的双通道有源电流-电压转换器模块。
生产厂商: 迪阳公司 产品型号: labjackT7
产品简介: 任意负载或2线4-20毫安传感器电流测量,处理4-20毫安信号的最佳方法是使用LJTick电流分流器,这是一个插入LabJack螺钉端子的双通道有源电流-电压转换器模块。

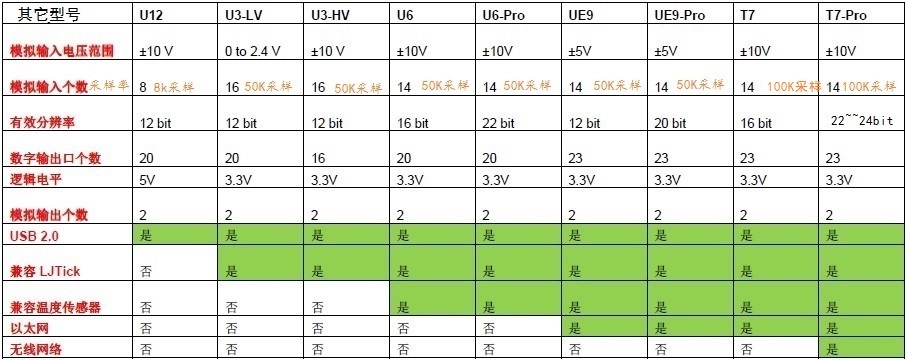

Labjack 系列数据采集卡 可直接测量标准的电流信号:



首先是关于4-20毫安电流回路具体情况的几节,然后是关于一般电流测量的几节。

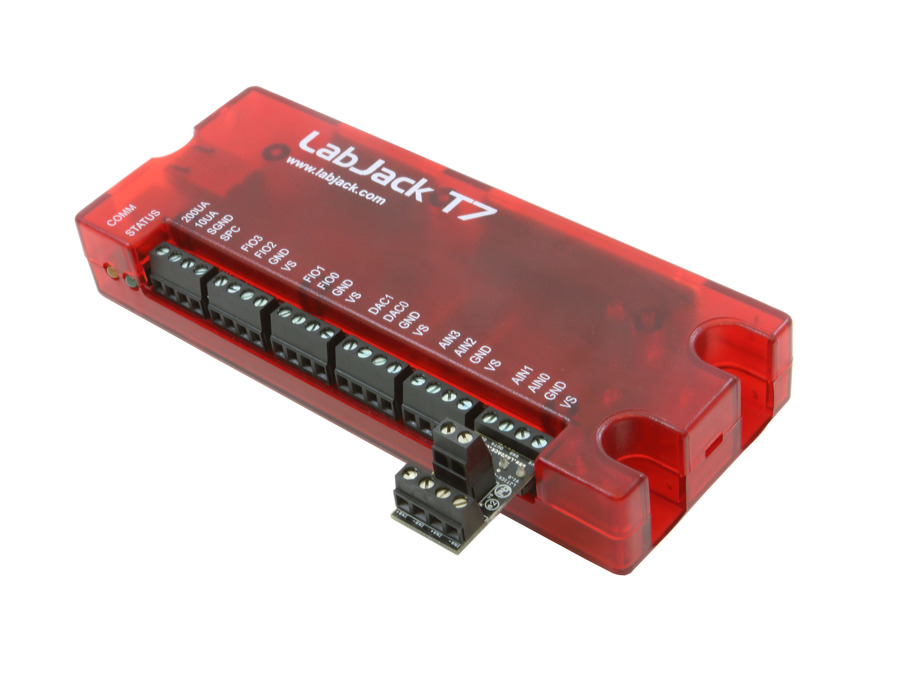

用于4-20毫安信号的LJTick电流分流器
处理4-20毫安信号的最佳方法是使用LJTick电流分流器,这是一个插入LabJack螺钉端子的双通道有源电流-电压转换器模块。
4-20毫安信号用并联电阻器

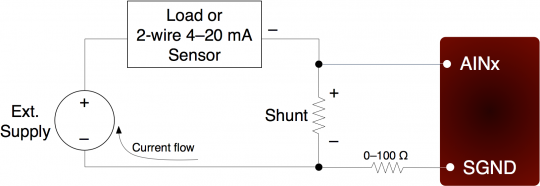

下图显示了测量负载电流或测量2线(回路供电)电流回路传感器产生的4-20毫安信号的典型方法。图中所示的电流分流器只是一个电阻。
使用LabJack USB/Ethernet/WiFi多功能DAQ对任意负载或2线4-20毫安传感器进行电流测量
图1。任意负载或2线4-20毫安传感器电流测量
测量4-20毫安信号时,分流器的典型值为240Ω。这将产生0.96至4.80伏信号,对应于4-20毫安。外部电源必须为传感器和分流器提供足够的电压,因此,如果传感器需要5伏电压,则电源必须至少提供9.8伏电压。

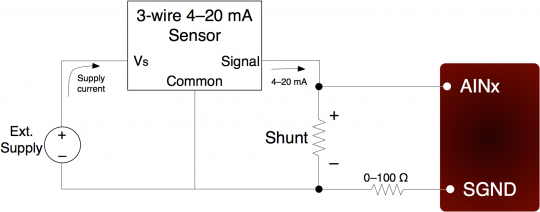

下图显示了3线4-20毫安传感器的典型连接。分流器的典型值为240Ω,结果为0.96至4.80伏(使用120Ω产生0.48至2.40伏)。
使用LabJack USB/以太网/WiFi多功能DAQ,使用3线4-20毫安(源)传感器进行电流测量
图2用3线4-20毫安(源)传感器测量电流
图2中所示的传感器为源型传感器,信号源为4-20毫安的电流,然后通过并联电阻器发送并沉到地面。另一种罕见的三线制传感器是下沉式传感器,其中4-20毫安的电流来自正电源,通过并联电阻发送,然后下沉到信号线。如果传感器接地连接到LabJack GND,则下沉式传感器会出现两个问题,因为并联电阻器两端的电压不同(两侧都不在地上),并且电阻器的至少一侧具有高共模电压(等于传感器正极电源)。如果传感器被隔离,可能的解决方案是将传感器信号或传感器正极电源连接到LabJack GND(而不是传感器接地)。这需要对系统中的接地和隔离有很好的了解。LJTick电流分流器通常是更好的解决方案。
这两个图都显示了一个与SGND串联的0-100Ω电阻,这在外部供电信号App Note中进行了一般讨论。在这种情况下,如果使用SGND(而不是GND),则直接连接(0Ω)应良好。
其他电流用并联电阻器


一个简单的并联电阻通常可以用来测量较小的电流,但对于较大的电流,最好的选择通常是下面讨论的霍尔效应传感器。






分流器是基于最大电流选择的,以及在分流器上可以承受多少电压降。例如,如果最大电流为1安培,并且2.5伏的电压是最大可容忍的而不影响负载,则可以使用2.4Ω电阻器。不过,这相当于2.4瓦,需要一个特殊的高瓦电阻。一个更好的解决方案是使用一个低电阻分流器,并购买一个LabJack模型,可以解决较小的信号(U6,T7)。如果要测量的最大电流太高(例如100安培),则很难找到足够小的电阻器,而应该考虑霍尔效应传感器而不是分流器。



如果测量一个小电流,只能容忍最小的电压降,可能需要一个放大器来放大来自分流器的信号。
在大多数情况下,首选低压侧分流器(分流器底部接地)。如果使用高压侧分流器,则必须考虑公共电压,并要求进行差动测量。有关更多信息,请参阅Differential应用程序说明。
其他电流的霍尔效应传感器
霍尔效应通常是电流传感的最佳选择,但对于小电流,霍尔效应可能不可用,需要如上所述考虑并联电阻。
霍尔效应传感器被隔离,因此不存在接地或共模电压问题。低边或高边无关紧要。只需将VS/GND连接到传感器以提供电源,然后将信号线连接到模拟输入。
寻找霍尔效应传感器的好地方是Digikey的以下链接:
https://www.digikey.com/products/en/sensors传感器/电流传感器。。。
首先转到“电压-电源”列,按ctrl键选择包括5伏电压的所有范围,然后单击“应用过滤器”。然后转到“电流感应”列并按ctrl键选择可能工作的范围。还可以考虑检查“库存”框。通常会得到大约1页的结果。

在“电流感应”栏中选择范围时,它并不总是笔直的
