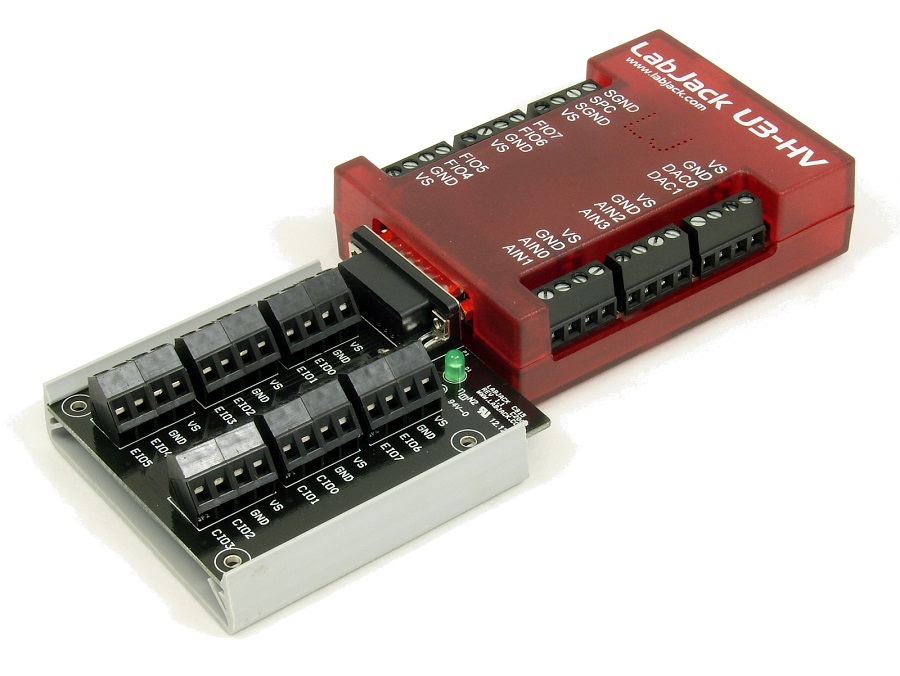

labjack U3 HV USB接口数据采集卡

16个多功能的I/O口(数字输入,数字输出或模拟输入) ·两个定时器(用于脉冲计数/定时,PWM输出,四象限编码器输入) ·两个计数器(32位)
生产厂商: 迪阳公司代理 产品型号: labjack U3-HV
产品简介: 16个多功能的I/O口(数字输入,数字输出或模拟输入) ·两个定时器(用于脉冲计数/定时,PWM输出,四象限编码器输入) ·两个计数器(32位)

四款其它 USB 采集卡:
U12   USB数据采集卡,瞬态8K采样,连续1.2K采样,12位分辨率,8路A/D,2路D/A,20路I/O  Matlab, Labview 驱动   990元
U6      USB数据采集卡14路AI 2路AO 20路DIO 2路计数器 支持多平台驱动 LabVIEW   ,Matlab 驱动               3500元
UE9    USB数据采集卡14路AI2路AO 23路DIO 2路  12-16 路精度 支持多平台  labview , matlab 驱动
                5980元



如果 U3-HV 不要外壳 ,产品批量配套 则价格是:600元以下。

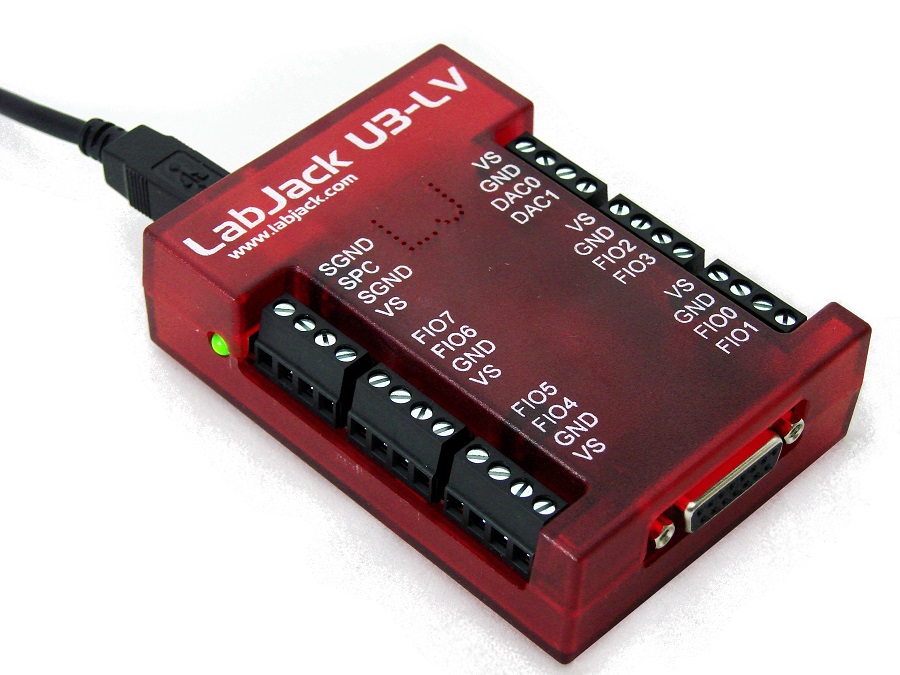

labjack 型号 指标图示:



16个多功能的I/O口(可编程为:数字输入、输出,或模拟输入)
两个定时器(可用来测量脉冲宽度,和旋转编码器接口,作为PWM输出等等)
两个32位的计数器
还有4个数字输入、输出口
最高采样频率为50KHz
最多可有16个12位分辨率的模拟输入口(输入电压范围:0-2.4V或0-3.6V,可单端输入,也可进行差动输入)
两个10位的模拟输出,输出电压范围:0-5V
单点采集时间可小于1毫秒
另外还可以有两个模拟输出(一定的设置下)
本机上有许多信号的连接端口(螺丝端口)
USB2.0/1.1全速接口
由USB供电
附带Windows,Linus,Mac,Pocket PC的驱动程序
附带C/C++,VB,LabView,Java,及其他的程序范例
包括USB电缆
大概尺寸:75mm x 115mm x 30mm
工作温度范围:-40 - +85摄氏度
输入输出口说明:
模拟输入: U3可以有16个模拟输入口,它们由16个多功能I/O口获得。单端输入是这些口相对于地的电压,而差动输入可以是任何一个口相对于任何另一个口的电压输入。 模拟输入的精度是12位。单端输入电压范围是0-2.4V或0-3.6V,而差动输入的范围是+/-2.4V,但是它们对地的电压必须在-0.3 - +3.6V之间。 单点采集命令(即指令/响应命令)的典型时间为0.6-4毫秒,它取决于被采集的通道数和通讯配置。
模拟输出: U3有两个模拟输出口(DAC0和DAC1),它们都连接到本机的螺丝端口上。输出的电压范围是0-5V,分辨率为10位。 模拟输出是以单点形式更新的(即使用指令/响应模式),典型的更新时间为0.6-4.0ms,取决于通讯的设置。模拟输出端有一个低通滤波器,其3dB截止频率为16Hz,所以能够输出的波形频率一定低于这个频率。
数字I/O口:U3有多达20个数字I/O通道。其中16个由多功能I/O口获得,其它4个叫做CIO0-CIO3(连接到DB15插座上)。每个口都可以单独设置成输入或输出。数字口使用3.3V的逻辑,但兼容于5V电压。
定时器:两个多功能I/O口可以被设置成定时器。定时器可以很灵活地应用于PWM输出,脉冲计数,和四象限编码器输入。
计数器: 两个多功能I/O口可以被设置成32位计数器。
I/O保护: 所有U3的通道都有过电压保护。FIO通道可承受+/-10V的连续过电压,而EIO/CIO的连续过电压承受值为+/-6V。

Labjack U3 HV 软件易于集成。我们不会强迫客户用某个软件、编程环境或操作系统。用户自行选择编程环境。有丰富的第三方编程系统可供选择。LabVIEW、C++、Matlab、Python、Java、.NET、Delphi、Visual Basic、VB6、VBA等等
Linux、Mac OS、Windows
如果用户选择新类型的传感器。不知如何转化为标准信号,我们给客户提供廉价的信号调理模块。
例如控制阀、马达、灯、泵等-使用许多数字I/O控制。
Labjack U3 HV 数据采集卡的硬件配置非常灵活 ,如果批量产品配套也能以OEM方式选择搭建您的控制系统。
Labjack公司对每个设备都经过单独测试和校准。
通过现场可编程固件可以很容易地获得新的特性和更新。
每个I/O有多重保护机制有助于防止静电损坏。
