2/4 通道PicoScope 4000虚拟示波器

有2通道和4通道，20 MHz模拟带宽，80 MS/s实时采样率，12-16 bits分辨率，1%精度和宽输入范围，PicoScope 4000系列USB示波器是功能强大的高分辨率示波器。
生产厂商： 迪阳公司代理 产品型号： pico4424
产品简介： 有2通道和4通道，20 MHz模拟带宽，80 MS/s实时采样率，12-16 bits分辨率，1%精度和宽输入范围，PicoScope 4000系列USB示波器是功能强大的高分辨率示波器。
售价：￥9800
产品
通道数
带宽
采样率
缓存
分辨率
(增强)

PicoScope 4224

9800元

2个通道
20 MHz
80 MS/s
32 MS
12 位
(16 位)

PicoScope 4224 IEPE

12800元

2个IEPE通道
20 MHz
80 MS/s
32 MS
12 位
(16 位)

PicoScope 4226

9800元

2个通道 + 外部触发和任意波形发生器
50 MHz
125 MS/s
32 MS
12 位
(16 位)

PicoScope 4227

12800元

2个通道 + 外部触发和任意波形发生器
100 MHz
250 MS/s
32 MS
12 位
(16 位)

PicoScope 4424

15800元

4个通道
20 MHz
80 MS/s
32 MS
12 位
(16 位)

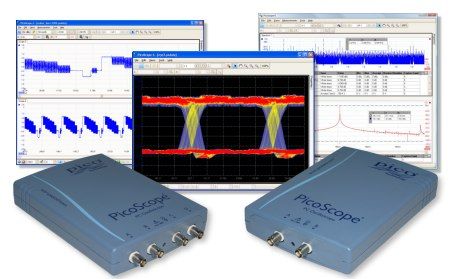

2通道PicoScope 4224和4通道 PicoScope 4424
precision scopes是高清晰高分辨率示波器，特别适合常规，科研
和现场服务使用。它具有12位分辨率（在增强分
辨率模式下可调整到16位）和1%精度，因此也适
用于噪音，振动和机械分析。
小信号到大电压都可测量
PicoScope 4000系列示波器输入范围从 ±50 mV
to ±100 V满刻度，所以你可以测量传感器的小信
号，也可以测量电源电路和马达驱动的高电压。
便利和速度都能满足你需要
你的PicoScope 4000系列示波器由 USB 2.0 接口
供电，所以你不需要随身携带笨重的变压器或者
电池。USB口也输送高速数据到你的PC，给你高
速，高分辨率的显示。利用80 MS/s实时采样，4000系列是最快的USB供电的12位示波器。
深度存储器，实现高性能
由于采用先进的32兆缓存，该缓存始终工作，因此在缓存大小和性能之间从来就没有任何让步。PicoScope 4000系列始终同时最大化缓存尺寸和显示刷新率。现在你可以很容易捕捉每个波形的每个细节而不用降低你的示波器性能。

  • 达到80 MS/s实时采样率
  • 达到20 MHz带宽
  • 32 M样本缓存
  • 达到 4 个通道
  • 免费软件升级
  • 5年保修

给你全面的软件包
PicoScope 4224 和 4424 包含 PicoScope示波器软件。给你一个容易使用的完整的测试和测量实验室。它也是一款全功能的
示波器，例如数字余辉，数学功能，和自动测量。PicoScope软件也
可以使 PicoScope 4224 或 4424 具有频谱分析仪的功能。PicoScope
可以在任何PC上免费使用，它定期升级新功能和增强的功能，可以在
我们的网站上免费下载最新版本。PicoScope
我们知道你可能要写自己的软件或者用第三方软件来控制你的PicoScope
示波器。没问题。我们也提供免费的软件开发包包含各种软件驱动和
实例代码，并且我们也可以给 Linux用户32位和64位驱动。
买得起的 IEPE 示波器
通常，如果你想要用IEPE传感器，你就必需买一台价格昂贵带有IEPE接口的示波器，或者买一个同样昂贵的附加模块。现在不用了，我们的PicoScope 4224 IEPE价格能让你买得起，并且内置IEPE接口，可用于行业标准的IEPE加速度传感器和麦克风。
给你强大的高分辨率示波器
有2通道和4通道两个版本，20 MHz模拟带宽，80 MS/s实时采样率，12-16 bits分辨率，1%精度和宽输入范围，PicoScope 4000系列USB示波器是功能强大的高分辨率示波器，能全面满足你的要求。
当你拥有PicoScope高分辨率示波器的时候，你也同时拥有一套功能强大的软件，
使你充分发挥示波器的功效。
PicoScope 6软件
包括下列功能：
  • 10000个波形缓存
  • 高级触发
  • 高级缩放控制
  • 任意波形发生器
  • 自动安排坐标轴
  • 自动设置
  • 自动测量
  • AWG编辑器
  • CMD-line文件转换
  • 连续流模式
  • 可定制探头
  • 数字余辉模式
  • 轻松数据导出
  • 等效采样
  • 免费升级
  • 线性插值
  • 低通滤波
  • 波罩测试
  • 数学函数
  • 快速触发模式
  • 参照波形
  • 分辨率增强
  • 串行解码
  • 信号发生器
  • Sin(x)/x插值
  • 频谱分析模式
  • XY示波器模式

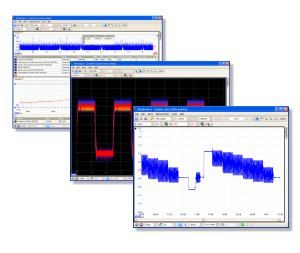

PicoScope示波器软件
PicoScope software
PicoScope是你的全面测试和测量实验室，操作方便，用途广泛。
启动PicoScope, 点击“自动设置”，你的PC立即变成一台功能强大的示波器，
同时为你设置好时基和触发。点击“余辉模式”就可以转换成传统模拟示波器
的荧光屏 - 用于显示复杂的模拟信号和捕捉毛刺。点击“频谱模式”你的示波
器就变成FFT频谱分析仪。等等，功能繁多。
使用PicoScope中的自动测量功能你可以自动测量所有数值，例如峰-峰电压，
上升时间，和信噪比 - 把你的 PicoScope 4000 示波器变成一台万用表。
“但是我的万用表能够测量电阻！”你们的示波器能吗？用你的示波器一个通
道测量电压，电流用另外一个通道，然后用内置的数学功能自动显示电阻。
尽管有那么多先进功能，但PicoScope还是很快并且操作方便。即使你使用
传统“旋钮和按键”示波器已经多年，但是PicoScope直观的控件和熟悉的
Windows用户界面使之特别容易使用。
PicoScope软件定期升级，不断增加新功能和不断完善。你可以从我们的网站上免费下载升级软件，保证你的示波器始终拥有最新功能和得到加强。
linux and sdk软件开发组合和Linux驱动

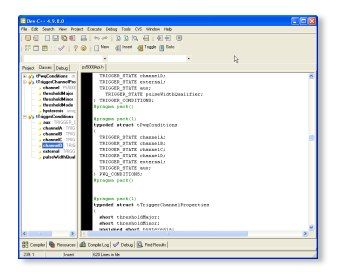

你的PicoScope示波器包含一个软件开会包(SDK)。该SDK包含一系列软件驱动和实例代码，你可以用这些实例代码写你自己的软件或者在你的PicoScope示波器上使用第三方软件。
我们也为Linux操作系统的用户提供32 和 64-bit Linux驱动。
4224和4424示波器参数

示波器 - Vertical
型号
PicoScope 4224
（查看 4224 IEPE 参数表）
PicoScope 4424
带宽
20 MHz  (10 MHz  在 ±50 mV 范围)
上升时间（计算值）
17.5 ns在所有量程除了50 mV；35 ns 在50 mV量程
输入通道数
2通道
4通道
垂直分辨率
12 位
增强垂直分辨率
16 位
直流精度
±1%
输入灵敏度
10 mV/div to 20 V/div
输入特性
1 MΩ  并联 22 pF
输入类型
单端，BNC接头
输入耦合
软件可选交流/直流
输入范围(满刻度）
±50 mV  to ±100 V  分为 11 个量程
过载保护
±200 V  (DC+AC 峰值)

示波器 - 垂直
最大采样率（单触发）
使用1个通道
使用2个通道
使用3 或 4个通道

80 MS/s
80 MS/s

80 MS/s
80 MS/s#1
20 MS/s
最大采样率
(连续流模式)
1 MS/s (在 PicoScope 内记录长度限制到 20 MS，当使用所提供的 API 时无限制)
缓存
在工作的通道之间共享 32 M采样点
波形缓存
达到10000个波形
时基范围
100 ns/div to 200 s/div
时基精度
50 ppm with <= 10 ps 抖动

触发
源
任何输入通道
基本触发
自动, 重复, 单次, 快速，无
高级触发
上升沿，下降沿，边沿带磁滞, 脉冲宽度, 矮脉冲, 漏失, 开窗
最大触发前延迟
10 x “每格”时基设置
最大触发后延迟
50 s

频谱分析仪
带宽
20 MHz
频率范围
DC to 20 MHz
最大二进制数
1,048,576
显示模式
幅值、平均值、峰值保持
开窗类型
矩形、高斯、三角形、布莱克曼、布莱克曼-哈里斯、汉明、汉恩、平顶

PC 要求
最小
处理器: Pentium II处理器或同级
内存: 64 MiB (XP) / 512 MiB (Vista) / 1 GiB (Win 7) 最小
操作系统: 32 or 64-bit edition of Microsoft Windows XP SP2, Vista or Windows 7
端口: USB 2.0 compliant port
建议
处理器: 2 GHz Pentium IV 处理器或同级
内存: 256 MiB (XP) / 1 GiB (Vista / Win 7)
操作系统: 32 or 64-bit edition of Microsoft Windows XP SP2 (or above), Vista or Windows 7
端口: USB 2.0兼容口

环境
操作环境
温度范围
Humidity

0 °C 至 45 °C (15 °C至40 °C对于标称精度)
5% to 80% RH, 非冷凝
存放环境
温度范围
湿度

-20 至 +60°C
5 至 95% RH, 非冷凝

物理尺寸
尺寸
200 x 140 x 35 mm (大约 7.9 x 5.5 x 1.4 in)
重量
<500 g (大约 1.1 lb)

软件
PicoScope 6 for Windows
PicoScope 6软件是你全面的测试和测量实验室。功能包括：
捕捉模式 - 示波器，频谱分析仪和,余辉模式。
数学通道 - 求反数，加法，减法，乘法和除法通道，或者用标准的四则运算，指数和三角函数生成你自己的函数。
波罩容限测试 - 合格/不合格, 不合格计数, 总数
串行解码 - 串行总线数据解码，例如 I²C，CAN总线等等
自动测量
示波器模式: AC RMS, 周期, DC平均, 占空比, 下降率, 下降时间, 频率, 高脉冲宽度, 低脉冲宽度, 最大, 最小, 峰与峰, 上升时间和上升率
频谱模式: 峰值上的频率, 峰值上的振幅, 总功率, 总谐波失真(THD), 总谐波失真加噪音(THD+N), 无杂散动态范围(SFDR), 信号+噪音+信号失真+信噪比(SINAD), 信噪比(SNR)和互调失真(IMD)。
输出数据格式 - Comma separated values (CSV), tab delimited (TXT), windows bitmap (BMP), graphics interchange format (GIF), portable network graphics (PNG), MATLAB 4 format (MAT)。
PicoScope 6软件的详细介绍 >
软件开发包
适用于各种编程语言的驱动和样例代码不断增加。
