以太网数据采集卡-LabJack UE9

14个模拟输入(可扩展为112个),2个模拟输出,2个32位计数器,6个定时器,32个数字输入输出口,12-16位分辨,50KHz以上的采集频率。可实现无线数据传输(遥测、遥控),可用于PDA的数据采集可实现现场和计算机间的电气隔离
生产厂商: 迪阳公司代理 产品型号: LabJack UE9
产品简介: 14个模拟输入(可扩展为112个),2个模拟输出,2个32位计数器,6个定时器,32个数字输入输出口,12-16位分辨,50KHz以上的采集频率。可实现无线数据传输(遥测、遥控),可用于PDA的数据采集可实现现场和计算机间的电气隔离

labjack T4     以太网 50KHz采样,12位分辨率 , 12路模入,2路模出,8I/O , 二次开发,labview驱动  1980

labjack U3     50KHz采样,12位分辨率 , 16路模入,2路模出,20I/O , 二次开发,labview驱动  1580

labjack U6  U6Pro  50KHz采样,16~18位分辨率, 14路模入,2路模出,20I/O , 二次开发,labview驱动   3500

labjack UE9  UE9 Pro  以太网 50KHz采样,12~16位分辨率, 14路模入,2路模出,23I/O , 二次开发,labview驱动,以太网接口 4980

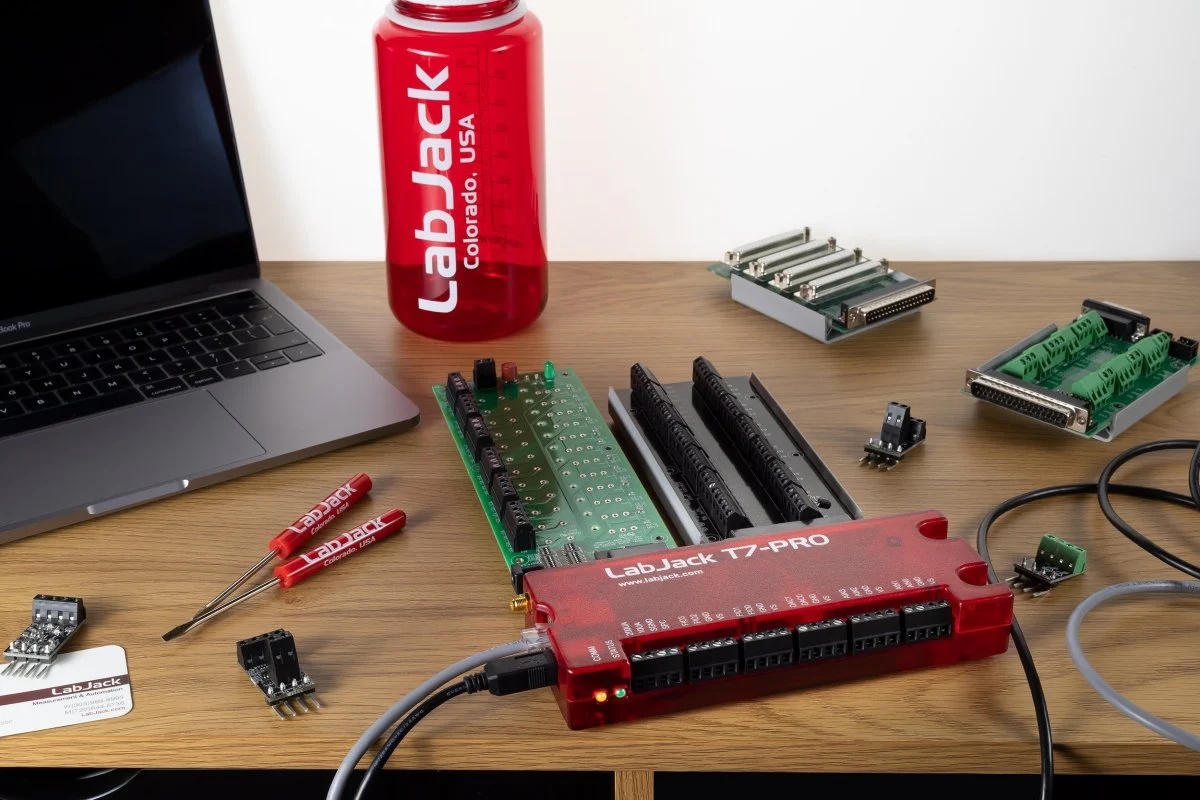

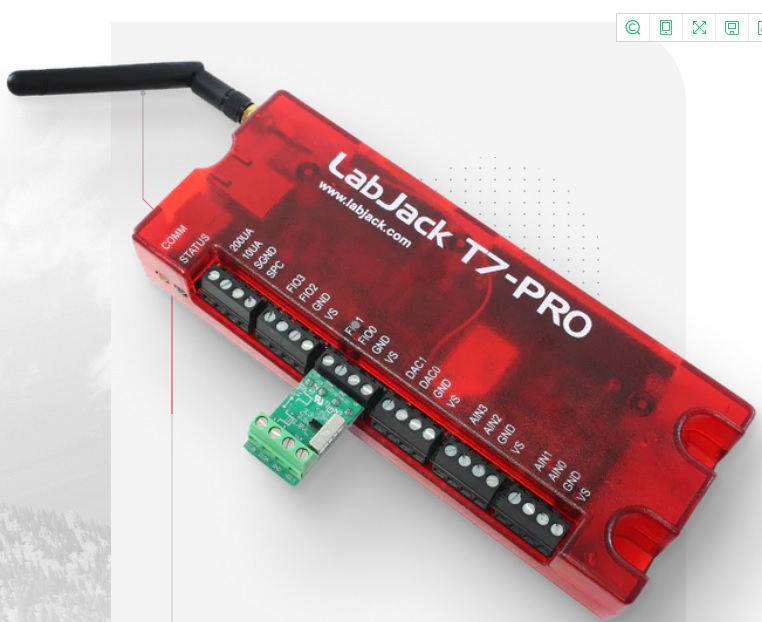

labjack T7  T7 Pro 无线+以太网100KHz采样,16~24位分辨率, 14路模入,2路模出,23I/O , 二次开发,labview驱动,以太网接口wifi 接口 4980

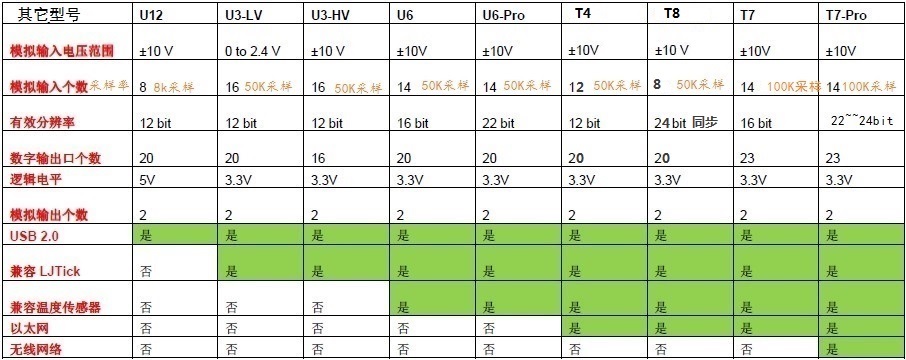

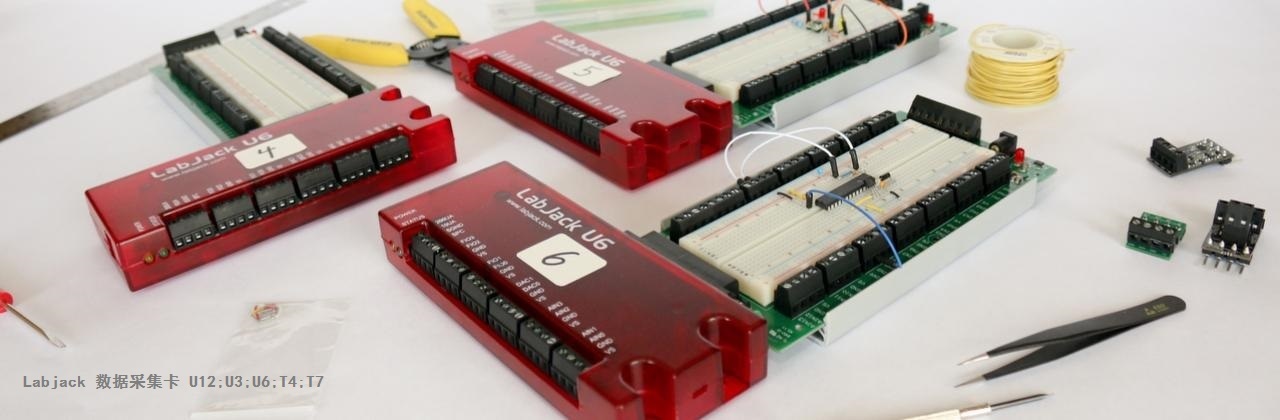

labjack 其它采集卡型号指标图示:

  • 14 路模拟输入( 12-16 位分辨率)
  • ±5V 或 0-5V 模拟输入范围
  • 支持软件或硬件定时采样
  • 模拟数据采集速率高达 50KHZ
  • 2 个模拟输出( 12 位)
  • 2 个计数器( 32 位)
  • 6 个定时器
  • USB2.0/1.1 全速接口
  • 以太网 10Base-T 接口
  • 双处理器结构设计,总处理能力为 168MHZ
  • 可以实现电气隔离
  • 可使用标准的 802.11 桥来实现低成本的无线数据采集
  • 使用 USB 接口时无须外接电源
  • 可以接驳各类组态软件
  • 免费软件更新和技术支持
  • 工业级使用温度范围( -40 到 +85 摄氏度)
  • 尺寸大小大约为 7.5 x 17.5 x 2.5 cm 3
  • 模拟输入: UE9 有 14 个外部模拟输出和 2 个内部模拟输入。在主机上可直接连接 AIN0 到 AIN3 ,所有的通道可以通过 DB37 的扩展板连接。每个模拟输入通道都可以独立地设置成单极性输入( 0-5 伏)或双极性输入( ± 5 伏)。内部的可编程放大器增益可设置为 1 , 2 , 4 , 8 倍。模拟精度在 10 微秒转换时间下为 12 位,在 10 毫秒转换时间下为 16 位。 模拟输入的连续采样频率可高达 50KHZ 。指令 / 响应函数的典型执行时间为几个毫秒。
  • 模拟输出: UE9 有 2 个模拟输出通道。它们可以在主机上连接或在 DB37 扩展板上连接。输出电压为 0-4.8 伏, 12 位分辨率。
  • 数字输入输出:UE9 有 23 个数字输入输出口,其输入输出可由软件控制。有 8 个口是多功能口,它们可以由软件控制成 6 个定时器和 2 个计数器。
  • 定时器: 6 个 FIO 可以设置成定时器。这些定时器可以输出脉宽调制信号( PWM ),定时脉冲,或输入旋转编码脉冲信号。
  • 计数器: 有 2 个 FIO 可以由软件设置成 32 位的计数器。
  • 各种脉冲测量:UE9除了用于高速模拟、数字数据采集外,还可对脉冲输入量进行各种测量,如脉冲宽度,周期,计数;对编码脉冲信号进行计数等。因此几乎可以用于所有的测量应用中。
  • 电源:可通过USB或外部的+5 伏供电。如果使用以太网,而且电源是变压器隔离电源,那么整个 UE9 将是电气隔离的。
  • 扩展:通过 USB 集线器或以太网交换机,一台计算机可以连接许多台 UE9 。 UE9 还可以方便地使用 3 个 MIO 口对其模拟输入口或数字输入输出口进行扩展。
  • 无线数据采集:UE9 和标准的 802.11 无线以太网桥(大约 500 到 3000 元人民币)结合就可以组成一个低成本的无线数据采集设备。它可以应用于高速连续无线数据采集,长距离遥测、遥控,或掌上电脑( PDA )的数据采集。
  • 集散式监控系统:以太网接口使其数据传输距离可以无限扩展
  • 采集旋转编码器的信号:需要2个相邻的定时器通道(0/1,2/3,4/5)。偶数通道定时器是旋转编码信号通道A,奇数的是通道B。Timer#Value在此没有作用。UE9可做4倍频计数,返回的当前计数值是一个32位的整数。奇偶计数器的当前计数值是相同的。向定时器写入的值为0相当于进行复位。复位后读取定时器的数值将会是0,直到一个新的边沿被检测到。如果复位和读取在同一个函数中,那么读取的数值是复位前的计数器数值。
应用说明:
  • 各种脉冲测量:UE9除了用于高速模拟、数字数据采集外,还可对脉冲输入量进行各种测量,如脉冲宽度,周期,计数;对编码脉冲信号进行计数等。因此几乎可以用于所有的测量应用中。
  • 电源:可通过USB或外部的+5 伏供电。如果使用以太网,而且电源是变压器隔离电源,那么整个 UE9 将是电气隔离的。
  • 扩展:通过 USB 集线器或以太网交换机,一台计算机可以连接许多台 UE9 。 UE9 还可以方便地使用 3 个 MIO 口对其模拟输入口或数字输入输出口进行扩展。
  • 无线数据采集:UE9 和标准的 802.11 无线以太网桥(大约 500 到 3000 元人民币)结合就可以组成一个低成本的无线数据采集设备。它可以应用于高速连续无线数据采集,长距离遥测、遥控,或掌上电脑( PDA )的数据采集。
  • 集散式监控系统:以太网接口使其数据传输距离可以无限扩展
  • 采集旋转编码器的信号:需要2个相邻的定时器通道(0/1,2/3,4/5)。偶数通道定时器是旋转编码信号通道A,奇数的是通道B。Timer#Value在此没有作用。UE9可做4倍频计数,返回的当前计数值是一个32位的整数。奇偶计数器的当前计数值是相同的。向定时器写入的值为0相当于进行复位。复位后读取定时器的数值将会是0,直到一个新的边沿被检测到。如果复位和读取在同一个函数中,那么读取的数值是复位前的计数器数值。

技术指标:

除了特别标注,指标是在摄氏 25 度下测量的。

指标 条件 最小值 典型值 最大值 单位
一般参数
USB线长度       5
典型供电电流(1) 控制为低 90   140 毫安
控制为高 130   180 毫安
运行温度   -40   85

时钟误差

25 ℃ 左右



± 30

ppm

-10 到 60℃



±50

ppm

-40 到 85℃     ±100

ppm

Vs 输出

典型电压, USB(2)

自供电

4.5 5.0 5.25

总线供电

4.1 5.0 5.25

典型电压,电源变压器

    5.0

最大 USB 电流 (2)(3)

自供电     500 毫安
总线供电     100 毫安
最大电源变压器电流       500 毫安

模拟输入 (AI0-AI7)

单端输入范围 (4)

AINx 对地

0

5/ 地

双极性输入范围 (4)

AINx 对地

-5

  5

最大 AIN 电压 (5)

AINx 对地

-15   15

输入偏置电流 (6)

输入 =1 伏



-15

  纳安

输入阻抗 (6)

    10

兆欧

分辨率 ( 无丢码 )

  12   16

绝对精度



%FS

噪声

12位

± 1.5



16位

± 1.5



内部线性误差

12位

± 1


差动线性误差 16位

± 6


12位

± 1


16位

± 1



模拟输出

标准输出范围 (7)

无负载

0.01   4.86

分辨率

    12

绝对精度



%FS

内部线性误差



± 1.5



差动线性误差



± 1



负载引起的误差

@100 微安



0.1



%

@1 毫安

  1

%

源阻抗

    50

欧姆

短路电流 最大值对地   100   毫安

数字 I/O 口

低电平输入电压



-0.3



1.0

高电平输入电压



2.3

  5.8

最大电压 (8)

FIO

-10



10

EIO/CIO/MIO

-6   6

输入泄漏电流

    10   微安

输出低电平电压

无负载

  0

FIO

搧入 1 毫安



EIO/CIO/MIO

搧入 1 毫安



EIO/CIO/MIO

搧入 10 毫安



输出高电平电压

无负载

3.3



FIO 搧入 1 毫安
EIO/CIO/MIO 搧入 1 毫安
EIO/CIO/MIO 搧入 10 毫安

短路电流

FIO

  7   毫安
EIO/CIO/MIO   33   毫安
串联阻抗

FIO

  470   欧姆
  1. 不包括用户连接,单单由 UE9 消耗的电流。最小值是在 UE9 处于空闲状态下的电流典型值。最大值是在 UE9 特别繁忙下的电流典型值。
  2. 自供电是指带有电源的 USB 集线器,所有已知的台式计算机和一些手提电脑。总线供电是指没有电源的 USB 集线器和一些手提电脑。
  3. 这是可以从 USB 或电源变压器取到的最大电流。减去 UE9 的供电电流就可确定在 Vs 端口可用的电流。
  4. 实际的输入范围请详见 UE9 用户手册中 2.7 章节。
  5. 避免损坏 UE9 的最大电压。不管 UE9 是否通电,其安全电压是相同的。
  6. 这是稳定状态的输入偏置电流和阻抗。当模拟输入开关从一个通道切换到另一个有不同电压的通道时,需要更大的电流来改变内部电容上的电荷。
  7. 最大模拟输出电压受到电源电压的限制。
  8. 避免损坏 UE9 的最大电压。不管 UE9 是否通电,其安全电压是相同的。但是当 UE9 未通电时我们不建议施加超过 5.8 伏或小于 -0.3 伏的持续电压,因为这样的电压会试图为 UE9 提供运行电源,可能会导致器件启动问题。
