USB总线;50KHZ 采样;16-18位数据采集卡,14路

14个单端或7个差动的模拟量输入(16-18位分辨率)
U6-Pro增加了24位的低速数模转换器,其有效分辨率可高达22位
生产厂商: 迪阳公司代理 产品型号: labjack U6
产品简介: 14个单端或7个差动的模拟量输入(16-18位分辨率) U6-Pro增加了24位的低速数模转换器,其有效分辨率可高达22位

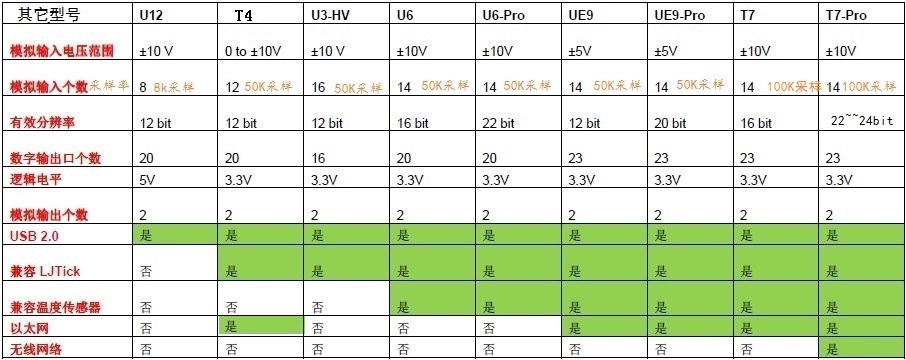

四款其它 USB 采集卡:
U12   USB数据采集卡,瞬态8K采样,连续1.2K采样,12位分辨率,8路A/D,2路D/A,20路I/O      1480元
U3      USB数据采集卡16路多功能I/O口,可编程为模拟量输入,I/O 支持多平台驱动           1580元
UE9    USB数据采集卡14路AI2路AO 23路DIO 2路  12-16 路精度 支持多平台                     5980元


指标图示:



性能特点:

labjack U6  有二种产品,一种是 :labjack U6  16~~18 位 分辩率    3900元

另一种是:Labjack U6 Pro  二者的区别在于分辩率的不同,U6 PRo 有 22位分辩率。4900 元


14个单端或7个差动的模拟量输入(16-18位分辨率)
U6-Pro增加了24位的低速数模转换器,其有效分辨率可高达22位
内置可编程放大器,增益:1,10,100
模拟量输入范围为±10, ±1, and ±0.1伏
内置CJC温度传感器
两个恒定的电流环输出(200/10μA)
两个模拟输出(12位,0-5伏)
20个可编程数字输入输出口
可配置出2个计数器(32位)
可配置出4个定时器(用来测量脉冲参数,PMW输出,读取编码器等等)
支持SPI,I2C和异步串行通讯协议
支持软件或硬件定时采集
50KHz采样频率,命令/响应时间小于1毫秒
驱动可在Windows,Linux,Mac上使用
有C++,VB,Labview,Python等等许多范例
由USB口直接供电,不需要外部电源
尺寸大小:75mm x 185mm x 30mm
可在工业温度范围内使用(-40到+85摄氏度)
输入输出口说明:

模拟输入:

AIN0-AIN13是14个模拟输入口,AIN0-AIN3在主机接线端口上,要使用其他端口,需使用DB37接线板。输入电压范围是-10-+10V。可单端输入或差动输入,在最高速采集情况下,其分辨率为16位,低速时分辨率为18 位。输入阻抗不小于1GΩ,输入的偏置电流为20纳安。命令/响应采集时间最多不超过4毫秒,最小少于1毫秒,取决于采集通道数和通讯的配置。硬件定时连续采集速率在18为分辨率下为4KHz,16位时为50KHz。U6-Pro在普通U6上添加了一个辅助性的低速高分辨率(24位)Σ-Δ模数转换器。全速时有效分辨率为19.5位,低速时为22位。

模拟输出:两个模拟输出都连到在主机接线端口上,输出更新速度在1-4毫秒之间,取决于通讯配置。0-5伏,12 为分辨率。

数字I/O:共有20个数字I/O口。4个(FIO0-FIO3)连到在主机接线端口上,所有FIO和3个MIO 可在DB37上获得,而8个EIO和4个CIO要使用DB15接线板来得到。注:CIO0-CIO2和MIO0-MIO2是相同的。

定时器:4个数字口可以用作为定时器。这些定时器非常灵活,可以做很多事情,比如用来测量脉冲参数,PMW输出,读取编码器等等

计数器:2个数字口可以用作为32位计数器。由于定时器也可以用来计数,所以U6实际上可以有6个计数器

温度传感器:内置的温度传感器十分靠近AIO0-AIO3接线端口,其精度优于±2度,它可以有效地用于热电偶的冷端补偿

恒定电流环输出:它们的输出分别为10μA和 200μA,可以方便地用于电阻的测量,如热电阻等。

端口保护:所有的端口都有一定的过压保护, AIN可承受连续的±20伏,FIO可承受连续的±10伏,而其他口的指标是±6伏

计数器:2个数字口可以用作为32位计数器。由于定时器也可以用来计数,所以U6实际上可以有6个计数器

应用说明:

Labjack U6是目前LabJack公司产品中功能最为全面的产品,其价格比UE9还低。目前的应用还暂时限于实验室或可靠性要求不高的场合,因为它刚刚面世不久,相信今后一定应用更为广泛。目前已经有计划要将许多U6的功能移植到UE9身上。目前典型应用如下:

一般的电压或4-20mA信号采集
直接对热电偶进行采集
直接对热电阻或热敏电阻进行采集
直接对压力传感器信号进行采集,如振动信号采集,音频采集等
组成各种实验室设备
总之,有了一个U6,几乎所有的测量问题都可以解决。这是它优于其它产品的主要方面。

相关 产品:

    为了方便用户的使用,我们提供全面的配件支持,用户可以根据需要选购:
数字口接线板CB15 - 用于连接数字I/O口(D0-D15)。
继电器驱动卡 - 转换数字输出口为继电器开关信号,常用于工业控制中。
温度传感器 EI1034 – 可直接接入进行测量,温度测量范围是-40到120度。
数字式温湿度传感器 EI1050 – 可直接接入数字口进行高精度温湿度测量。
数字口接线板CB37 - 用于连接几乎所有U6提供的端口
