1GSa/s采样无线数据采集卡,有以太网接口

高达1GSa/s采样,二次开发,带有多种示例的SDK,C、C++ C# MathLAB、Labview可方便地将无线采集卡集成到其他应用程序中,网络连接(WiFi和LAN)可在世界各地任意进行采集
生产厂商: 迪阳公司代理 产品型号: WS5-500
产品简介: 高达1GSa/s采样,二次开发,带有多种示例的SDK,C、C++ C# MathLAB、Labview可方便地将无线采集卡集成到其他应用程序中,网络连接(WiFi和LAN)可在世界各地任意进行采集
无与伦比的高速无线数据采集卡(同时有LAN、USB接口)
(WiFi,LAN, WAN)  WiFiScope WS5、WS6
型号:WiFiScope WS5,WS6优点:
1.用WiFi和内置电池, UPS不间断电源,进行无线测量
2.可进行移动测量,例如在运输系统或移动装置上
3.利用网络和互联网可进行远程测量
4.通过WiFi、网络、互联网和USB接口进行连续现场测量
5.电流隔离测量,无需与PC进行物理连接
6.可单独应用USB3.0总线进行测量和高达200 MSa/s的实时高速瞬态记录

7.轻松完成WiFi安装,点击几下鼠标,连接现有的WiFi网络热点

8.长距离无线传输:WS5、WS6系列无线数据采集卡能够实现高达400米的无线传输距离

自动寻找现有网络,无需输入IP地址
9.带有多种示例的SDK,C、C++ C# MathLAB、Labview可方便地将WiFiScope集成到其他应用程序中
10.网络连接(WiFi和LAN)可在世界各地任意进行测量
11.快速设置每种测量类型
12.连续记录采集的数据,直到硬盘满为止
13.SafeGround功能保护测量对象安全接地

14.CMI接口线可连接多台仪器组成多通道采集卡,最多256个通道

15.高精度数据采集:能够实时采集多种类型的数据,如温度、湿度、压力、电流等



WS5WS6无线数据采集卡有6种不同的基本型号:



型号:

采样速率

通道

最大存储

 连续存盘速率

带波形发生器

WS6-1000

1 GSa/s

4

256MB

200MSa/s



WS6-500

500M Sa/s

4

256MB

100MSa/s



WS6-200

200MSa/s

4

256MB

40MSa/s



WS5-540

500MSa/s

2+1输出

64MB

    20MSa/s

40MSa/s

WS5-530

500MSa/s

2+1输出

64MB

20MSa/s

30MSa/s

WS5-220

200MSa/s

2+1输出

64MB

10MSa/s

10MSa/s


12.WiFiScope WS5 最高500MSa/s 14Bit双通道高分辨率无线数据采集(WiFi )另包含40MHz CDS任意波形发生器
主要规格
8bit、12bit、14bit、16bit位柔性分辨率,0.25%直流垂直精度,0.1%典型值
高达500 MSa/s采样,最高250 MHz带宽
每个通道可达32 M存储深度
20MHz/每秒,14Bit连续不间断存盘(Disk Streaming)
直到硬盘满为至
1ppm时基精度
任意波形发生器:
1μHz至40 MHz正弦、方形、三角形、脉冲和任意波形输出
-12至12 V输出(24 Vpp)峰峰值
高达64MSa/秒,240MSa /秒,14位任意波形
杂散(非谐波)<-85分贝
8ns上升和下降时间

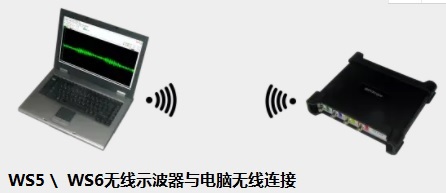

无线连接(WiFi)
使用 WS5无线数据采集卡比使用基于计算机的虚拟示波器更容易更方便:只需打开它并启动计算机上的软件:
不需要电源线,因为它是电池供电的,可在充满电的电池上运行数小时
无需接口电缆,因为它使用WiFi连接到计算机上的
这允许你进行完全浮动测量,完全与计算机隔离。WiFiScope WS5可以放置在任何可能难以触及的测试对象附近,或者放在不可能进行有线连接的移动目标上。
由于WS5是无线连接,未连接到计算机,因此不存在损坏计算机的风险。

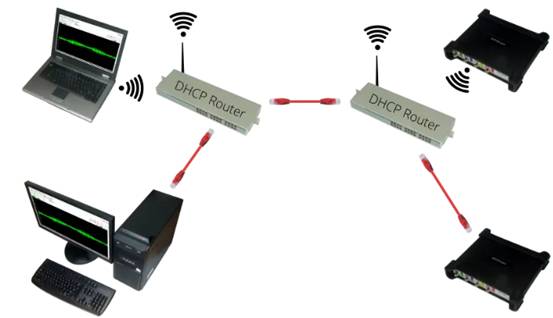

局域网连接
当进行远程位置测量时也可通过有线网络进行测量,WiFiScope WS5可通过连接其局域网端口使用。然后,可从任何位置通过网络进行测量,而无需计算机靠近被试物体。

WiFiScope WS5使用其自身的1 Gbit LAN连接,可以实现比WiFi更高的信息流传输。

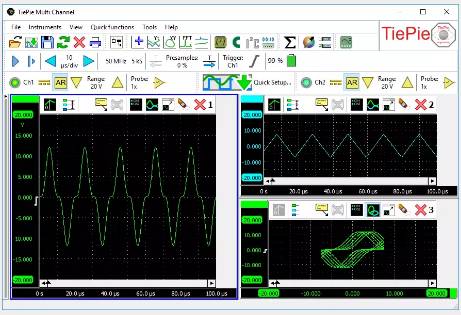

多通道数据采集软件:
WS5无线数据采集卡 配有多通道采集软件(MultiChannel),可将WS5无线高速采集卡转换为示波器、频谱分析仪、数据记录器、万用表和协议分析仪。多通道数据采集软件是一款功能强大的测控软件如下所示,有关多通道示波器软件的完整说明,请参阅多通道示波器软件页面。

快速设置
为了简化测量设置,多通道示波器软件包含大量快速设置,几乎适用于任何应用。快速设置包含特定测量的基本设置以及有关所选快速设置的附加信息,例如,如何连接HandyScope和/或附件。快速设置也可以包含参考信号。加载快速设置后,可以执行特定的测量,如果需要,可以对设置进行小的调整
快速设置以树状结构精心组织,按应用程序排序。只需点击几下鼠标
即可进行复杂测量

WS5 无线数据采集卡技术指标:
两个模拟输入通道 CH1,CH2    BNC插头 单端输入
一个模拟输出
垂直分辨率8 bit, 12 Bit, 14Bit, 16Bit 可调分辨率 用户可选
藕合方式 AC/DC
阻抗1 MΩ / 25 pF ± 1 %
最大输入电压1:10 探头   600 V (DC + AC peak < 10 kHz)
带宽(-3dB) Ch1 250MHz ,CH2 100MHz
扩展内存
单通道测量 64MB,双通道同时测量 32MB
触发
触发源CH1, CH2, OR, digital external, generator start, generator new period, generator stop
触发方式 :上升沿,下降沿,交替,脉冲宽度,窗口
触发电平任意调节
前置触发,后置触发
数字外触发
封装
长 宽 高 187mm ,215mm ,44mm
重量751克
主机,探头,光盘,手册
操作系统 win 7,win10 win 11 32/64位
