500MHz,80,160通道基于PC的逻辑分析仪

500MHz采样,80通道/256K 最大可达512K,带宽100MHz,多级触发,带图形发生器选件,主机价格:
23800元,配件价格:2800元.
生产厂商: Clock公司 产品型号: LA5580/256K
产品简介: 500MHz采样,80通道/256K 最大可达512K,带宽100MHz,多级触发,带图形发生器选件,主机价格: 23800元,配件价格:2800元.
LA5000系列USB接口逻辑分析仪(中、英文软件)
特点:主机价格:19800元
    LA-5000系列逻辑分析仪给用户提供了高品质,高性能价格比的产品,完全取代要花费大价钱所购买的台式逻辑分析仪的性能,它有很高的采样时钟,超高的数据存储深度,复杂的触发条件,高可靠性及质量。因为我们的逻辑分析仪是基于PC的,很多功能计算机已具备,象显示器,CPU,键盘,和磁盘驱动器。所以用户没必要花费很多的钱购买昂贵的台式逻辑分析仪。

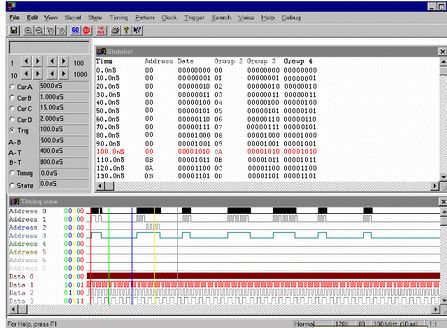

软件操作界面

功能简介
逻辑分析仪的操作面板软件可以是:WINDOWS XP,7,10,WINDOWS2000/XP
高速采样可达500 MHz.
每通道的采样深度最高可达 512K ,简单的处理,存储深度越深越好。
连续可调的前/后触发位置, 在触发点周围有很大的存储缓冲区,存储深度可达512K,触发通道可达到160通道。
高阻抗的电容(200Kohm by 3pf),在测试电路的情况下,使干扰减至最小。
可变的门限电压。
有直到12个不同的逻辑阀值变量在 -6.52 和 +6.12伏电压下工作。同时有多种门限电压类型选择,象 TTL, ECL, 3V 逻辑, CMOS,或 RS-232 。
外部触发输出,使用这种方法可触发其它仪器,象示波器 。
状态显示.
时序显示 .
(状态,时序)混合显示模式.
100 MHz的数据带宽.
八条高速外部时钟输入均可组成多种采样时钟。
用一根探头可同时捕捉状态或时序波形。
有采样速率高达每秒100M点图形发生功能,作用于 16 到 160 通道。
复杂的触发功能意未着用户捕捉他所想要的数据
逻辑分析仪能够捕捉数据对用户来说是重要的, 它的复杂的16级触发允许用户在数据缓冲区中随意设置触发点,深的数据缓冲区允许用户捕捉512K的采样数据。当一个错误条件被触发时,用户需要观察顺序事件中发生的问题,对于大的缓冲区是非常重要的。
LA5000系列的逻辑分析仪有很长的数据缓冲区,而其它的逻辑分析仪则很短的缓冲区,1K或8K的存储深度,因而很可能捕捉不到。 大的缓冲区不但可捕捉大量的数据,而且可以精确定义连续可变的前后触发位置。
深的数据缓冲区帮助用户捕捉所需要的任何事情
LA5000系列逻辑分析仪给用户提供一个很大的缓冲区,这样用户能在触发点周围触发大量事件,有时对用户来说想查明触发位置的准确事件是困难的,而我们的系统,用户无需要了解触发的准确位置,因为LA-5000系列逻辑分析仪具有很长的存储缓冲区保存触发内容。
当捕捉很多的事件是,长的数据缓冲区就能做到,而短的缓冲区可能就要丢掉,同样在超出存储空间的请况下,用户可通过提高采样速率得到更详细的内容。
借助PC机强大的功能
基于PC的仪器提供非常熟悉的接口(USB),因为仪器使用PC机,所以通过电缆或通讯软件传输数据到PC机进行分析就是很正常的,加上图形发生器,LA-5000系列就变成两台仪器于一身, 另外基于PC仪器的优点还在于它不需要大的花费,硬件不用生级,仅靠软件升级即可,而软件升级是免费的,通过 BBS或Web下载。
经过软盘或 modem. LA5000系列充分利用大的采色显示器显示更多的数据,依靠显示硬件,显示器上能同时用不同的颜色显示 24, 32, 40或更多的通道,但还有足够的空间显示系统参数, 用户只需用键盘输入数据,无需用旋钮和多层菜单。
任何参数的改变都是非常快捷的,它们根据采样缓冲区的数据变化而不断更新屏幕显示波形,所以,LA5000系列逻辑分析仪容易使用,直观和易学。
强大的图形发生器功能(选件)
LA-5000系列提供一个选件,即100M图形发生器,8至 160通道均可用于图形发生器,而其余通道仍可用于逻辑分析仪。
数据通道也能同时用作逻辑分析仪,图形发生器产生的数据可来自应用软件,或用户自己编辑的文件,也可通过逻辑分析仪捕捉。
大容量存储器帮助用户捕捉所需要的一切数据
LA5000系列有一个大的存储空间,这样用户能在触发点周围触发大量的事件,有时对用户来说想查明触发位置的准确事件是困难的,用我们的系统,用户无需要了解触发的准确位置,因为LA4000逻辑分析仪具有很长的存储缓冲区保存触发内容,当然用户在捕捉长的触发事件时会造成其它的分析无法进行,或在超出存储空间情况下,用户可通过提高采样速率得到更详细的内容。
灵活配置通道数及内存变化
LA5000系列逻辑分析仪可配置通道数,存储深度,速度,这些都可以通过软件进行选择.
例如:LA-5580-256K 有如下选择:
采样速率
通道/内存
500 MSa/s
32通道. (16 @500Msa/s @512k 和 16@125MSa/s @128k)
250 MSa/s
48通道. (32 @250Msa/s @256k 和 16@125MSa/s @128k)
1 Sa/s 到 100MSa/s
80通道. (80 @1 Sa/s-100MSa/s @128k)
外部
80通道. (80 @DC 到80MSa/s @128k)
用户很容易使用 Windows界面观察和控制数据
时序窗口

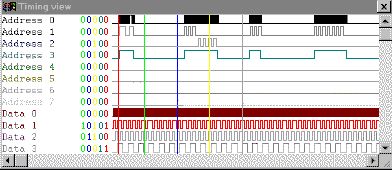

采集的数据作为时序波形来显示,每一个通道都能定义为自已喜欢的颜色和通道名称,也能观察每个游标的数值和滚动条的数值,显示窗口能被缩放,或在窗口中显示几个采样波形或整个数据缓冲区的波形。

状态窗口

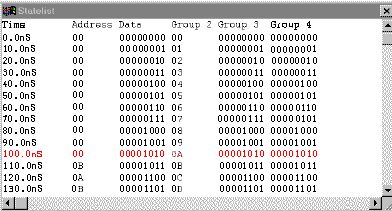

采集的数据用数字格式以组的方式进行显示,[ASCⅡ码,二进制,八进制,十六进制,十进制或用户自定义字符 ],采集的数据组成用户自定义的数组。

游标控制和设置
游标的当前位置显示在右侧窗口内,选择特定的游标,或显示窗口然后单击箭头能精确改变游标的当前位置。 游标也能用鼠标单击光标并且拖动光标而快速重新定位。该位置对于触发点即绝对又相对,能用时间单位或数据采样数字显示。

搜索

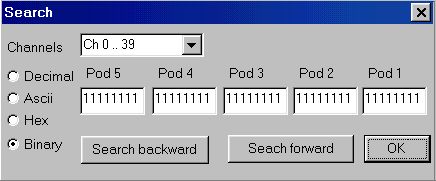

用搜索功能通过采集数据进行分类是非常容易的,用户能确定一种搜索模式,包括“ 任意”显示的基址数的模糊位,然后可单击“向前 Forward”按钮或“向后Backwards”按钮进行搜索查找。

文件保存/输出
保存的数据文件为以后的观察或与其他工程师共享,甚至数据能以CSV格式输出到其它程序,象 mathcad, excel, word 等等。 屏幕上的图像能粘贴到 windows 兼容的程序上例如: word, excel 等等
逻辑分析仪: 测试夹

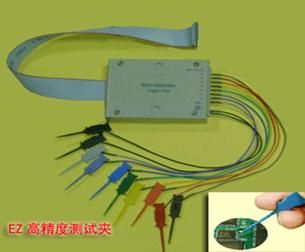

    LA5000逻辑分析仪备有全套的彩色测试夹和连接线,测试夹头部由二个钢针构成非常坚硬,并能变化为各种尺寸和形状,这种精密的测试夹,能测试连接密度非常高的IC,或者表面连接非常困难的测试, 测试线能连接测试夹的两端,如图:
逻辑分析仪:连接线
连接线是逻辑分析仪和每个测试夹之间的连线,或是直接连接到测试电的线。每个数据通道都提供一根线,地线有两根,每根线大约10英寸长,线每端都有一个连接插头,线的一端插入逻辑分析仪的连接处,另一端连接测试夹或直接插入被测电路
逻辑分析仪连接件: 数据( Pods)驱动
逻辑分析仪包括完整的数据(Pods)驱动, 每个数据(Pods)驱动有八个针, 13.5扁平电缆一端连接逻辑分析仪主机,一端连结数据(Pods)驱动,数据(Pods)驱动,有八个插针,每个插针可连接测试夹。有若干组数据(Pods)驱动是一个缓冲区,同 100MHz 的数据带宽。 上图为尾部观测,下图为旁边观测。
过压保护
逻辑分析仪输入的电压承受 +/- 120V 的电压. 不同于其它逻辑分析仪, LA4000,5000系列逻辑分析仪如果偶然接错了针,那么它是不大可能损坏设备的。
系列产品型号:
系列型号(USB口)
基本缓存
采样
速率
最大
存储
实测
带宽
触发门
限电压
触发
功能
全套价格
含配件
LAPC16032/32K
100MHz
16
32K(max)
30MHz
-6~ +6V
 复杂
980元
LAP-16128U
200MHz
16
128K(max)
75MHz
-6~ +6V
 复杂
1980元
LAP-32128U
200MHz
32
128K(max)
75MHz
-6~ +6V
 复杂
6800元
LA5034
500MHz
34
4K(max)
100MHz
-6~ +6V
 复杂
2900元
PG32200K/512K
200MHz
32
512K(max)
100MHz
0 ~ +3V
复杂
3900元
PG32200M/2M
200MHz
32
2M(max)
100MHz
0 ~ +3V
复杂
4900元
PG32400K/512K
400MHz
32
512K(max)
200MHz
0 ~ +3V
复杂
5800元
PG32400M/2M
400MHz
32
2M(max)
200MHz
0 ~ +3V
复杂
9800元
LA2132K/256K
(有三种型号:
K2、K8、K512)
250MHz
32
256K(max)
125MHz
-3.7 ~ +1.9V
复杂
1900元
K2型号
2900元
K8型号
3900元
K512型号
LA2132M/1M
(有三种型号:
M2、M8、M512)
500MHz
32
1M(max)
125MHz
LVDS下
200MHz
-3.7 ~ +1.9V
复杂
2900元
M2型号
3900元
M8型号
4900元
M512型号

LA2132G/4M
(有三种型号:
G2、G8、G512)
1GHz
32
4M(max)
125MHz
LVDS下
200MHz
-3.7 ~ +1.9V
复杂
3900元
G2型号
6800元
G8型号
9800元
G512型号
LA5240/32K
200MHz
40
64K(max)
75MHz
-6.5~ +6.5V
复杂
12800元
LA5280/32K
200MHZ
80
64K(max)
75MHz
-6.5~ +6.5V
复杂
16800元
LA5540/256K
500MHz
40
512K(max)
100MHz
-6.5~ +6.5V
复杂
14800元
LA5580/256K
500MHz
80
512K(max)
100MHz
-6.5~ +6.5V
复杂
19800元
LA55160/256K
500MHz
160
512K(max)
100MHz
-6.5~ +6.5V
复杂
68000元
