PG32400K,400MHz:32通道USB口逻辑分析仪同图形发生器

采样速率:400MHz/s,带宽:200MHz,存储深度:分别为1024K,32通道.带图型发生器
生产厂商: 台湾克拉克公司 产品型号: PG32400K
产品简介: 采样速率:400MHz/s,带宽:200MHz,存储深度:分别为1024K,32通道.带图型发生器

PG系列虚拟逻辑分析仪,同图形发生器。

PG-32400K   400MHz采样,  512K 存储  价格是:2900元

PG-32400K   400MHz采样,  2048K存储  价格是:3900元

技术指标: (中、英文界面)
高速采样速率可达: PG32400系列:400MSa/s
32 通道
每通道的存储深度:PG32400  K系列:512K
                  PG32400  M系列:2048K
连续可变的前/后触发位置
高阻抗探头减小被测电路之间的干扰 (100Kohm).
可变的门限电压
状态显示
时序显示
混合方式显示
多种触发方式
高数据带宽可达: 200 MHz
外部高速时钟输入
建立I2C分析
可用一个探针同时捕捉时序和状态

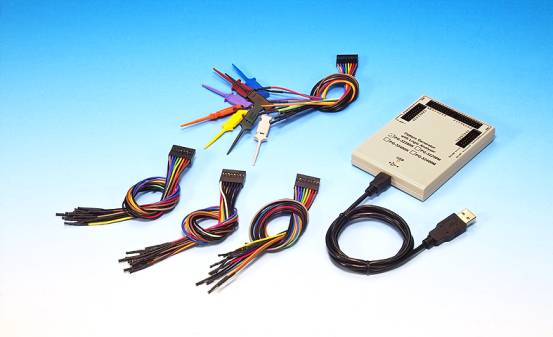

逻辑分析仪同时配备高质量的测试夹和连线
带图型发生器
USB取电无需外接电源。
硬件技术指标:

型号:
  PG-32400 K
  [512K]
 PG-32400M
  [2 Mega]
备注:
图型发生器的更新速率:
逻辑分析仪内时钟采样速率:
从 1Sa/s 到 400 MSa/s
    同 1, 2, 5 步

逻辑分析仪外时钟采样速率:
 到 200 MSa/s
外部时钟Ext. clk0 和外部时钟 Ext.clk1 用标准的TTL (1.4V 门限电压) 组合 OR, NOR, AND, NAND
记录长度:
32通道: 256K x 2 /通道
16通道: 512K x 2 /通道
32通道: 1M x 2 /通道
16通道: 2M x 2 /通道
总存储量 = (256K / 1M) x 2 x 32 通道
每个逻辑通道定义:
Ch 0 ~ Ch31 (图形发生 +逻辑通道.
GOE ˜ (全部输出允许低电平有效).
2 个外部时钟.
32 个双向逻辑通道缺省为外部时钟 Ext.clk0, Ext.clk1
(OR, NOR, AND, NAND)

I/O 带宽
   DC 到 200 MHz
 同 < 30pF 负载
输入阻抗:
   100 KΩ // 8pF
 同 100 Ohm 系列
最大. 输入电压
      +5.5V to  -0.5 V

I/O 类型 (驱动电流,门限电压)
   LVC1.5V (10mA, 0.75V)
LVC1.8V (12mA, 0.9V)
 LVC2.5V (16mA, 1.2V)
 LVC3.3V (20mA, 1.4V)
    SSTL2 II 2.5V (16mA, 0 to 2.4V)
 SSTL3 II 3.3V (16mA, 0 to 3V)
驱动电流
(平衡源和接收器)
标准的逻辑输入/输出 I/O.
输出延时
典型值 < 10 ns
输入/输出双向改变
通道斜率
典型值 < 200 ps




触发位置:
-67M 到 256K / 512K
-67M 到 1Mega / 2Mega
用户可定义任何触发位置.
最大. 触发速率:
100MHz / 10ns

触发限定:
0, 1, x (任意)
设置所有触发通道
同时触发图形发生器和逻辑通道
电源支持:
无需外接电源
从 USB 口 < 450mA
触发沿:
在触发成为“真”或触发成为“假”时触发
触发方式:
单次方式:当触发条件满足时,捕捉一次数据缓冲区的值。普通方式:当触发条件满足时,捕捉一次数据缓冲区的值,然后再重复捕捉。自动方式:如果在一个设定时间内,一直进行捕捉.
时序状态:
32通道的数据可用时序波形显示,每个通道的颜色可以独立自调整,对每个通道名称均可用多达9个字母来显示,并能以任意序列来显示,用户也能按ASCII码二进制,八进制,十六进制,用户自定义的助记符格式整合和观察。显示A游标游标和触发游标之间的时序。缩放比率为水平方向1/50倍至50倍,垂直方向1倍到2倍。每个通道的颜色能独立设置
状态列表:
通道数据能以组的方式进行显示,并也能按ASCII码,二进制,八进制,十六进制,用户自定义的助记符格式显示,每个通道的数据也能按用户指定的序列来显示,显示A游标B游标和触游标之间的时序
净重:
0.5KG
尺寸:
107mm x 77mm x 16mm
打印输出:
Windows 软件状态和时序波形能够打印在任何与 windows兼容的打印机上。
输出数据:
数据和设置能以后缀.LA格式保存,为以后的显示和分析用,数据也能以Excel格式保存,为其它程序调用。
软件:
支持:WINDOWS2000/XP
国际品质
国内价格

 系列型号:

 系列型号(USB口)基本缓存
采样
速率
通道
最大存储
实测带宽
触发门
限电压
触发
功能
全套价格含配件
PG32200K/256K
200MHz
32
256K(max)
100MHz
0 ~ +3V
复杂
2900元
PG32200M/1M
200MHz
32
1M(max)
100MHz
0 ~ +3V
复杂
3900元
PG32400K/512K
400MHz
32
512K(max)
200MHz
0 ~ +3V
复杂
4900元
PG32400M/2M
400MHz
32
2M(max)
200MHz
0 ~ +3V
复杂
5900元
LA2132K/256K
(有三种型号)
LA2132K2/256K
LA2132K8/256K
LA2132K512/256K
250MHz
32
256K(max)
125MHz
LVDS下
200MHz
-3.7 ~ +1.9V
K2,K8,K512分别是2级,8级512级触发
900元
K2型号
1900元
K8型号
2900元
K512型号
LA2132M/1M 系列
(有三种型号)
LA2132M2/1M
LA2132 M8/1 M
LA2132 M512/1M
500MHz
32
1M(max)
125MHz
LVDS下
200MHz
-3.7 ~ +1.9V
M2,M 8,M512分别是2级,8级512级触发
1900元
M2型号
2900元
M8型号
3900元
M512型号
LA2132G/4M 系列
(有三种型号)
LA2132G2/1G
LA2132 G8/1 G
LA2132 G512/1G
1GHz
32
4M(max)
125MHz
LVDS下
200MHz
-3.7 ~ +1.9V
G 2,G 8,G 512分别是2级,8级512级触发
2900元
G2型号
3900元
G8型号
4900元
G512型号

大容量存储器帮助用户捕捉所需要的一切数据
PG32200/32400有一个大的存储空间,这样用户能在触发点周围触发大量的事件,
有时对用户来说想查明触发位置的准确事件是困难的,用我们的系统,用户无
需要了解触发的准确位置,因为PG32200/32400逻辑分析仪具有很长的存储缓冲
区保存触发内容,当然用户在捕捉长的触发事件时会造成其它的分析无法进行,
或在超出存储空间情况下,用户可通过提高采样速率得到更详细的内容。
借助PC机强大的功能
基于PC的仪器提供非常熟悉的接口,因为仪器使用PC机,所以通过电缆或通讯
软件传输数据到PC机进行分析就是很正常的,另外基于PC仪器的优点还在于它
不需要大的花费,硬件不用升级,仅靠软件升级即可,而软件升级是免费的,通过
BBS或Web下载。PG32200/32400逻辑分析仪充分利用大的彩色显示器显示更多的
数据,显示器上不仅能以不同颜色同时显示所有24通道,而且还有足够的空间显
示系统参数,用户只需用键盘输入数据,无需旋钮和多层菜单,任何参数的改变都
是非常快捷的,它们根据采样缓冲区的数据变化而不断更新屏幕显示波形,所以,
PG32200/32400逻辑分析仪容易使用,直观和易学的。
高速时钟速率使用户的测量范围加宽
理论上讲逻辑分析仪的采样速率应两倍于被测频率,但实际上,如果要达到精确的
测量应四倍于被测信号,PG32200/32400有200/400MHz/秒的采样速率,因此可对数
据进行细微捕捉。

低的采样速率(信号质量好)
高的采样速率 (有毛刺)





高的采样速率 (有毛刺)
用户使用快的采样可以更好的捕捉毛刺。
使用Windows界面观察和控制数据非常容易
时序窗口
采集的数据作为时序波形来显示,每一个通道都能定义为自已喜欢的颜色和通道名称,
也能观察每个游标的数值和滚动条的数值,显示窗口能被缩放,或在窗口中显示几个
采样波形或整个数据缓冲区的波形。
 通道组用十六进制显示


通道组以波形式显示
状态窗口
采集的数据用数字格式以组的方式进行显示,[ ASCII码,二进制,八进制,十六进制,
十进制或用户自定义字符]. 采集的数据组成用户自定义的数组。
游标的控制和设置
游标的当前位置显示在右侧窗口内选择特定的游标或显示窗口然后单击箭头精确改变
游标的当前的位置游标也能用鼠标单击光标并且拖动光标而快速重新定位。该位置对
于触发点即绝对又相对能用时间单位或数据采样数字显示。
搜索
用搜索功能通过采集数据进行分类是非常容易的,用户能确定一种搜索模式,包括任
意显示的基址数的模糊位,然后可单击“向前”按钮或“向后”按钮进行搜索查找。
文件保存和输出
数据存盘便于以后查看,或与其他工程师共享,用户也可保存数据为 CSV格式,为其
它程序所使用,象mathcad,excel, word....等等。屏幕中所显示的图像也能粘贴到
 word, excel...等程序中。
逻辑分析仪:测试夹
PG32200/32400逻辑分析仪备有全套的彩色测试夹和连接线,测试夹头部由二个钢针
构成非常坚硬,并能变化为各种尺寸和形状,这种精密的测试夹,能测试连接密度非
常高的IC,或者表面连接非常困难的测试,测试线能连接测试夹的两端,如图:右
逻辑分析仪:连接线
连接线是逻辑分析仪和每个测试夹之间的连线,或是直接连接到测试电路的线。每个
数据通道都提供一根线,地线有两根,每根线大约10英寸长,线每端都有一个连接
插头,线的一端插入逻辑分析仪的连接处,另一端连接测试夹或直接插入被测电路。
