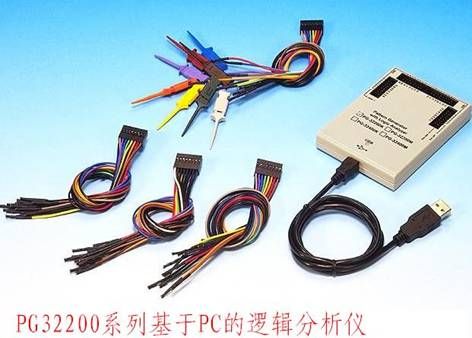

200MHz,32通道USB口的逻辑分析仪同图形发生器

型号:

PG-32200 K

[256K]

PG-32200M

[1 Mega]

备注:

图型发生器的更新速率:

逻辑分析仪内时钟采样速率:

从 1Sa/s 到 200 MSa/s

（用软件可调）

同 1, 2, 5 步



逻辑分析仪外时钟采样速率:

到 100 MSa/s

外部时钟Ext. clk0 和外部时钟 Ext.clk1 用标准的TTL (1.4V 门限电压) 组合 OR, NOR, AND, NAND

记录长度:

32通道: 256K x 2 /通道

32通道: 1M x 2 /通道

总存储量 = (256K / 1M) x 2 x 32 通道

每个逻辑通道定义:

Ch 0 ~ Ch31 (图形发生 +逻辑通道.

GOE ˜ (全部输出允许低电平有效).

2 个外部时钟.

32 个双向逻辑通道缺省为外部时钟 Ext.clk0, Ext.clk1

(OR, NOR, AND, NAND)



I/O 带宽

DC 到 100 MHz

同 < 30pF 负载

输入阻抗:

100 KΩ // 8pF

同 100 Ohm 系列

最大. 输入电压

+5.5V to  -0.5 V



I/O 类型 (驱动电流,门限电压)

LVC1.5V (10mA, 0.75V)

LVC1.8V (12mA, 0.9V)

LVC2.5V (16mA, 1.2V)

LVC3.3V (20mA, 1.4V)

SSTL2 II 2.5V (16mA, 0 to 2.4V)

SSTL3 II 3.3V (16mA, 0 to 3V)

驱动电流

(平衡源和接收器)

标准的逻辑输入/输出 I/O.

输出延时

典型值 < 10 ns

输入/输出双向改变

通道斜率

典型值 < 200 ps

触发字：

可快速设置4个触发字，和4组触发字。

触发位置:

-67M 到 256K / 512K

-67M 到 1Mega / 2Mega

用户可定义缓冲区的任何触发位置.

最大. 触发速率:

100MHz / 10ns



触发限定:

0, 1, x (任意)设置所有触发通道。（在单电平下有32位宽的触发字）。

同时触发图形发生器和逻辑通道

电源支持:

无需外接电源

从 USB 口 < 450mA





触发沿：

在触发成为“真”或触发成为“假”时触发

触发方式：

单次方式：当触发条件满足时，捕捉一次数据缓冲区的值。普通方式：当触发条件满足时，捕捉一次数据缓冲区的值，然后再重复捕捉。自动方式：如果在一个设定时间内，一直进行捕捉。

时序状态：

32通道的数据可用时序波形显示，每个通道的颜色可以独立自调整，对每个通道名称均可用多达9个字母来显示，并能以任意序列来显示，用户也能按ASCII码二进制，八进制，十六进制，用户自定义的助记符格式整合和观察。显示A游标游标和触发游标之间的时序。缩放比率为水平方向1/50倍至50倍，垂直方向1倍到2倍。每个通道的颜色能独立设置。

状态列表：

通道数据能以组的方式进行显示，并也能按ASCII码，二进制，八进制，十六进制，用户自定义的助记符格式显示，每个通道的数据也能按用户指定的序列来显示，显示A游标B游标和触发游标之间的时序。

净重:

0．5KG

尺寸:

107mm x 77mm x 16mm

打印输出：

Windows 软件状态和时序波形能够打印在任何与 windows兼容的打印机上。

输出数据：

数据和设置能以后缀.LA格式保存，为以后的显示和分析用，数据也能以Excel格式保存，为其它程序调用。

软件：

支持：WINDOWS2000/XP

国际品质：

国内价格













系列型号(USB口)基本缓存

采样

速率

通道

最大存储

实测带宽

触发门

限电压

触发

功能

全套价格含配件

PG32200K/256K

200MHz

32

256K(max)

100MHz

0 ~ +3V

复杂

2900元

PG32200M/1M

200MHz

32

1M(max)

100MHz

0 ~ +3V

复杂

3900元

PG32400K/512K

400MHz

32

512K(max)

200MHz

0 ~ +3V

复杂

4900元

PG32400M/2M

400MHz

32

2M(max)

200MHz

0 ~ +3V

复杂

6900元

LA2132K/256K(有三种型号)LA2132K2/256K LA2132K8/256K LA2132K512/256K

250MHz

32

256K(max)

125MHz

LVDS下

200MHz

-3.7 ~ +1.9V

K2，K8，K512分别是2级，8级512级触发

2900元 K2型号4800元 K8型号6800元K512型号

LA2132M/1M 系列                     (有三种型号)LA2132M2/1M LA2132 M8/1 M LA2132M512/1M

500MHz

32

1M(max)

125MHz

LVDS下

200MHz

-3.7 ~ +1.9V

M2，M 8，M512分别是2级，8级512级触发

6900元 M2型号7800元M8型号8800元M512型号

LA2132G/4M 系列                     (有三种型号)LA2132G2/1G LA2132 G8/1 G LA2132 G512/1G

1GHz

32

4M(max)

125MHz

LVDS下

200MHz

-3.7 ~ +1.9V

G 2，G 8，G 512分别是2级，8级512级触发

3980元 G2型号6800元G8型号9800元G512型号
