PCI双通80MHz,14位道波形发生器卡

安装和配置容易，支持即插即用，系统对其进行自动配置，14bit的D/A 分辨率，每台集成2CH并行同步波形输出，自动校准零点
生产厂商： 迪阳公司 产品型号： DYLAI320
产品简介： 安装和配置容易，支持即插即用，系统对其进行自动配置，14bit的D/A 分辨率，每台集成2CH并行同步波形输出，自动校准零点
售价：￥4900
DYLAI320-PCI 总线80M-14bit-2CH 任意波形发生卡:


型号
最高时钟
总线
精度
通道
波形长度
价格
50MHz
PCI
14位
1CH
256K/CH
3900元
50MHz
PCI
14位
1CH
1024K/CH
4200元
DYLAI320VSE
80MHz
PCI
14位
2CH
256K/CH
4900元
80MHz
PCI
14位
4CH
16K/CH
8900元
50MHz
PC104
14位
1CH
1024K/CH
4200元









特性：
安装和配置容易，支持即插即用，系统对其进行自动配置
14bit的D/A 分辨率
每台集成2CH并行同步波形输出
自动校准零点
仪器概述：

DYLAI320高精度高速任意波形发生卡，采用大容量 FPGA、D/A降额使用、全表贴工艺。具有精度高、频率分辨率高、可靠性好、软件支持丰富等优点。用户只需将DYLAI320插入计算机，运行DYLAI320软件，便拥有了一台价格便宜、界面友好、性能优良的2通道任意波形发生器。用户可选择正弦波、方波、三角波、锯齿、TTL、白噪声、高斯噪声、直流、梯形、指数等常规波形，亦可用鼠标画任意波形，或者调用波形文件来输出所需要的波形。2个通道可以分别输出波形，也可同步输出，两通道相位差可以设置。DYLAI320支持二次开发，提供CVI、VC、VB和LABVIEW下的开发例程，用户可很轻松把DYLAI320卡嵌入到自己的测试系统中，构成自动测试系统。本卡可广泛用于个人实验室和自动测试系统。

应用：
任意波形产生
自动测试
技术指标：
最高刷新率：
80Msps
单台通道数：
2CH波形输出
DA分辨率：
14bit
频率分辨率：
0.02Hz
波形频率：
0.1Hz（DC）～5MHz
波形长度：
标配256Ksa/CH,可扩到512Ksa/CH(1M Bytes)
波形幅度：
0～±10V
波形个数：
0～4096个或循环
DAC时钟：
0~80MHz连续可调
频率稳定度：
＜10ppm
输出阻抗：
50Ω
低通滤波：
5MHz、1MHz、100KHz、10KHz、1KHz程控
直流精度：
±0.1%（FS）
交流精度：
±0.5%
谐波失真：
-56dBc（10Hz～500KHz）、 -56dBc+20log（f/500K）
总线接口：
PCI2.2
尺寸：
181mm×110mm×10mm
重量：
0.2Kg

应用程序：
DYLAI320波形控制软件，控制面板为虚拟仪器风格的中文图形界面，集成了丰富的常用功能，运行支持Win95/98/ME和Windows 2000/XP操作系统。（详细信息参看下表）提供常用开发平台下的DEMO源代码(VC、CVI、VB、LABVIEW)和开发技术支持。

自检功能：
板卡通过/失败测试
测频/计数：
无
扫频控制：
无
波形计算：
X轴反相、Y轴反相、加、减、乘、拼接等
多卡扩展：
无
触发同步：
软件触发、外触发
波形个数：
0～4095个或循环
软件平台：
Windows9x/NT/2000/XP
二次开发：
可为用户开发专用的测控软件

配件：
安装光盘一张，BNC线一根，信号输出线一根，20芯数据线一根

工作原理：

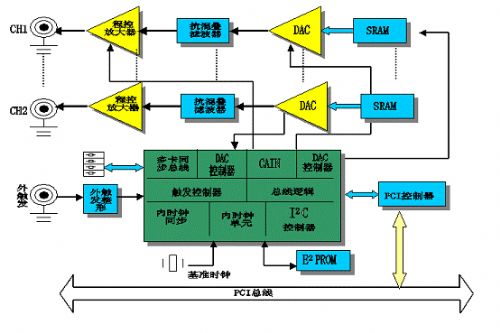

图一、LAI320 原理框图
工作原理：
PC 机将波形数据通过PCI 总线送到存储器中，存储器循环地将波形数据发送到DAC 电路，
由DDS（数字频率合成器）电路产生相应的DAC 刷新时钟（0~80MHz,步进0.04Hz）。DAC 输出波形经缓冲放大、低通滤波、放大输出。
硬件安装与设置
2.1 最低配置：
Pentium及其兼容机，128M内存、1024x768监视器。
2.2 LAI320 板卡外型

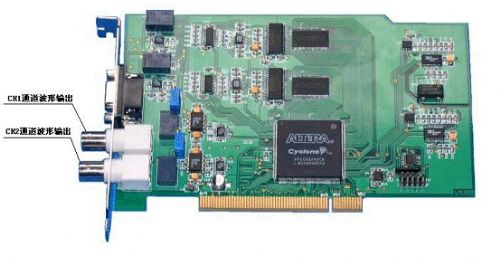

LAI320 板卡外型
