USB口:200MHz:16通道逻辑分析仪

孕龙逻辑分析仪,取样频率：内部100Hz~200MHz，外部最高75MHz,16个通道,4MB内存,每个通道256KBits的记忆深度,010-62156134
生产厂商： 迪阳公司代理 产品型号： LAP-16128U
产品简介： 孕龙逻辑分析仪,取样频率：内部100Hz~200MHz，外部最高75MHz,16个通道,4MB内存,每个通道256KBits的记忆深度,010-62156134
售价：￥2980
型号:
通道
简  介
价格
LAP-C16032
16
100M, 每通道32K, 压缩存储8M
1580
LAP-C16064
16
100M, 每通道64K, 压缩存储16M
1980
LAP-C16128
16
200M, 每通道128K, 压缩存储32M
2980
LAP-C162000
16
200M, 每通道2048K, 压缩存储32M
11800
LAP-C32128
32
200M,每通道128K, 压缩存储32M
11800
LAP-C321000
32
200M,每通道1M, 压缩存储255M
14800
LAP-C322000
32
200M,每通道2M, 压缩存储255M
18800
LAP-B702000X
70
400M,每通道2M, 压缩存储2M x 2³² M
29800

支持系统：Win98 SE/ME/2000 Pro/XP
支持接口：USB 1.1 / 2.0，采USB供电不须另接电源
取样频率：内部100Hz~200MHz，外部最高75MHz
16个量测信道,4MBits的记忆容量,每个量测信道256KBits的记忆深度
多次触发：1到65535次,触发分页：最多可分8192页
安规认证：CE，FCC，BSMI

整体规格
模块型式
计算机外接型
触发方式
边缘和准位
连接接口
USB2.0(兼容USB1.1)
预先触发
Yes
操作系统
Win 98SE/ME/2000/XP
延后触发
Yes
电源供应
由USB供电
触发阶层
1阶
量测信道
16
多次触发
1 ~ 65535 次
记忆容量
4M Bits
触发分页
最多 8192 页
记忆深度
256K Bits
限定子信道
16
内部取样频率
100Hz ~ 200MHz
限定子方式
准位
外部取样频率
Max 75MHz
限定子延迟
开始、结束边缘和准位
触发信道
16 信道
数据压缩功能
16个信道压缩


电气规格
项目
Min
Type
Max
工作电压
4.5V
5V
5.5V
静态消耗电流


200mA
工作消耗电流


400mA
静态消耗功率


1W
工作消耗功率


2W
相位误差


1.5ns
量测信道输入电压
-30V

+30V
参考电压
-6V

+6V
输入阻抗

500 KΩ/10 pf

工作温度
5℃

70℃
储存温度
-40℃

80℃



特殊功能介绍
1.具有外部按钮执行逻辑分析仪取样功能
在LAP-16128U逻辑分析仪的硬件上，有一个START的按钮，当逻辑分析仪软件在开启的状态 ，可利用此按钮来让逻辑分析仪执行取样的动作。此按钮能让您更快速的操作逻辑分析仪取得被测物的数据。
2.压缩技术
孕龙LAP-16128U逻辑分析仪加入了波形压缩的专利技术，压缩顾名思义可以了解是将被测物的讯号做实时且不损失资料的压缩，压缩的目的是将有限的记忆空间透过压缩的技术得到比实际硬件记忆容量还大的资料，压缩技术的加入可让您获得更多的取样资料，资料的分辨率更高且不失宝贵的记忆空间。LAP-16128U的压缩率达255倍，也就是当记忆容量选择在128K时，最大可撷取的资料量达128K x 255 =32MBits(Per Channel) ，当然压缩率会随着被分析的资料内容而定。
3.Enable (限定子)
孕龙LAP-16128U逻辑分析仪加入了波形限定的技术，Enable(限定子)的功能是将输入的被测信号，利用一可设定的信道信号的判断电路，来过滤掉不需要的信号，可达到充分利用内存存放有价值的被测信号。
当输入的各个信道的信号组合符合我们所设定限定子Enable 的资料组合时，此段的数据是可以让逻辑分析仪取样并存入内存中，待存放结束后再传回计算机中的逻辑分析仪软件作显示，而当输入的各个信道的信号组合不符合我们所设定限定子Enable 的数据组合时此段的数据是不会让逻辑分析仪取样并且不会存入内存中，当逻辑分析仪存放结束后再传回计算机中的逻辑分析仪软件作显示，显示的资料中是不会包含此段的资料。
4.Enable Delay(限定子延迟)
孕龙LAP-16128U逻辑分析仪加入了波形限定延迟的专利技术，Enable Delay 是将Enable的效果予以延长或缩短时间，利用Enable Delay 的设定值可以将原来Enable 的设定的区域予以变换为Enable 的反向区域，或是将Enable 的区域缩短或延长，或是反向的区域缩短或延长。
5.Trigger Page(分页技术)
孕龙LAP-16128U逻辑分析仪加入了Trigger 分页的专利技术，Trigger Page 简短的说明就是将您的资料分页。以目前所选择的内存长度为一页，触发点的所在页即为第一页，分析完第一页的资料后，只要被测物的资料每一次都是相同的，且触发状态的设定不变，就可以将Trigger Page设为2再重新激活逻辑分析仪，待逻辑分析仪停止撷取数据且完成显示时，波形显示区内的内容即为第二页的资料，第二页的资料就是紧接着第一页后的资料。
6.Trigger Count(触发次数计算)
孕龙LAP-16128U逻辑分析仪加入了Trigger Count的技术，Trigger Count的功能是将有一个以上符合触发值的被测信号，您可以决定您的触发点是要在第几个符合触发设定的点作触发，第一次碰到触发的设定状态时就触发时，这个Trigger Count就要设定为1(预设)，第二次碰到触发的设定状态时才触发时，这个Trigger Count就要设定为2，以此类推Trigger Count 最大可设至65535次。一个 pod 是逻辑分析仪的连接量测信道的收集端点。
7.真实时间触发
孕龙LAP-16128U逻辑分析仪的触发判断使用1个Clock就可判断出

一条USB 2.0 连接线
8Channel测试线二条
2Channel测试线一条
1Channel测试线一条
20个测试钩

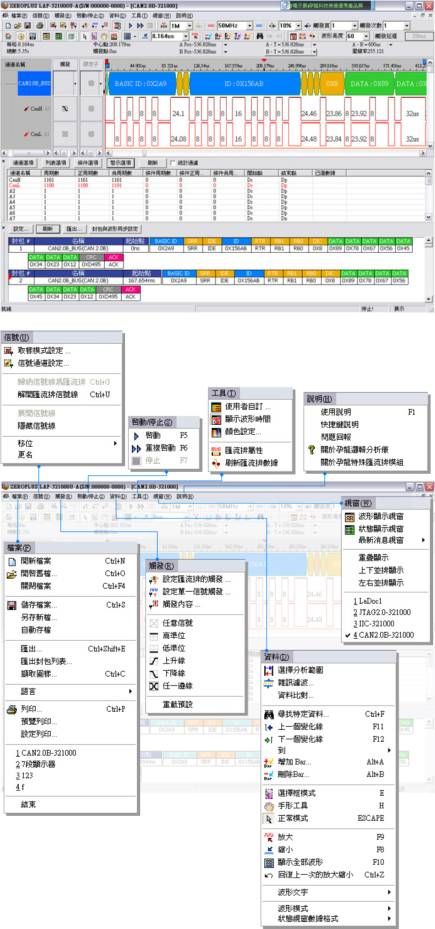

软件图:
