DPR500、DPR300脉冲发射接收器,由北京迪阳公司代理

DPR500 脉冲收发器还允许外部设备(如?A/D?数字化仪板或示波器)与脉冲发生器操作同步。为便于实现这一点,当仪器配置为内部触发模式时,同步(触发/同步)连接器上输出窄脉冲,同时产生激励脉冲。

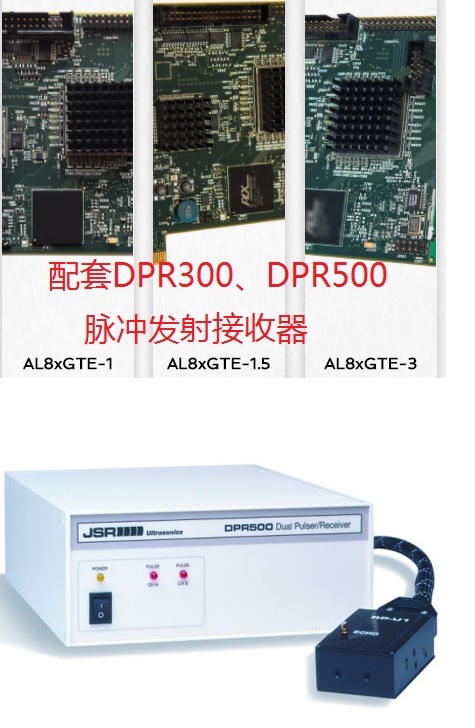

北京迪阳世纪科技公司代理的OKOS公司AL8xgte-x高速PCIe数据采集卡,能很好与DPR500、DPR300脉冲发射接收器组合,构成一套完整的超声波检测系统,目前已在多个领域运行。
生产厂商: 迪阳公司 产品型号: DPR500
产品简介: DPR500 脉冲收发器还允许外部设备(如?A/D?数字化仪板或示波器)与脉冲发生器操作同步。为便于实现这一点,当仪器配置为内部触发模式时,同步(触发/同步)连接器上输出窄脉冲,同时产生激励脉冲。 北京迪阳世纪科技公司代理的OKOS公司AL8xgte-x高速PCIe数据采集卡,能很好与DPR500、DPR300脉冲发射接收器组合,构成一套完整的超声波检测系统,目前已在多个领域运行。
工厂配置的接收器型号提供 50MHz 至 500MHz 的带宽,最大接收器增益分别为 72dB 和 80dB。单接收器和双接收器 DPR500 型号支持单通道和双通道系统实施。
可互换的远程脉冲发生器允许快速重新配置系统。所有 DPR500 远程脉冲发生器都会产生“尖峰"换能器激励脉冲。
远程脉冲发生器型号涵盖广泛的换能器频率,并提供脉冲回波和直通操作模式。
电脑控制。
提供用于 Windows 7 和 10(32 和 64 位版本)的独立 JSR Dot Net 控制面板软件和软件开发工具包 (SDK)。
JSR DPR500脉冲发射接收器为用户提供高度的系统可配置性。 DPR500 出厂配置为单通道或双通道仪器,每个通道配备一个接收器。接收器型号提供 50、300 或 500 MHz 的带宽。接收器和远程脉冲器的组合提供可控的换能器阻尼、激励脉冲幅度、脉冲能量、脉冲重复率、接收器增益、接收器高通和低通滤波器、脉冲回波或直通操作以及内部/外部脉冲器触发。
许多可互换的远程脉冲发生器型号可用于适应各种换能器频率、阻尼和能量要求。远程脉冲发生器设计为靠近超 sheng 换能器放置,以zui大限度地减少脉冲发生器和换能器之间的电缆长度,从而zui大限度地减少电缆反射,改善换能器阻尼,并提高信号质量。
使用单元与单元之间的菊花链互连,可以从一台计算机控制多个 DPR500 单元。 DPR300 装置也可以是这个菊花链的一部分。


DPR500 双脉冲发射接收器是一种模块化仪器,由一个单元中的两个脉冲接收器系统组成。它被设计成在计算机的控制下运行。提供了一个软件程序,允许用户在 PC 或兼容计算机的控制下执行所有仪器功能。
或者,本手册中提供的编程信息允许用户开发控制 DPR500 的自定义软件程序。在典型应用中,美国JSR的DPR500脉冲收发器在远程脉冲发生器回波连接器上产生高压电激励脉冲。两个离散的脉冲能量级可用于调节该激励脉冲的强度。所选脉冲发生器的类型决定了脉冲的形状。超声波传感器通过短长度的 50_同轴电缆连接到回波连接器上,并且传感器将来自电激励脉冲的能量转换成超声脉冲,然后传播到测试材料或介质中。DPR500 中的四个离散阻尼级允许微调传感器响应。
双通道脉冲收发器的结构:
DPR500 超声波双脉冲接收器系统由一个尺寸为 12 英寸长、8.25 英寸宽和 3.5 英寸的外壳组成。此外壳包含用于脉冲发生器的接收器、电源和控制装置。脉冲发生器的尺寸范围为 2 英寸 x 3 英寸 x 1.2 英寸到 2 英寸 x 3 英寸 x 1.52 英寸。DPR500

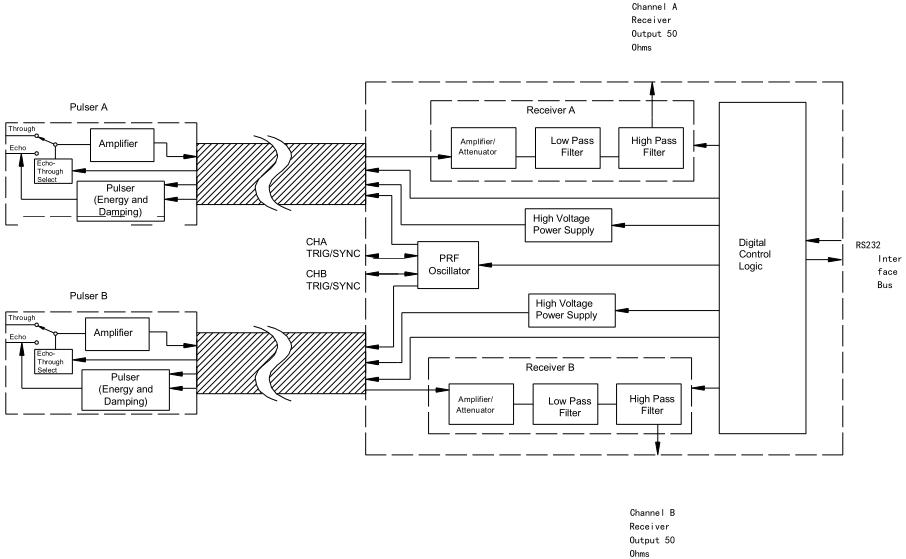

  超声波脉冲发射接收器DPR500系列的结构示意图如下:
当 DPR500 配置为脉冲回波操作模式时,任何从接口或测试材料内缺陷反射的声音回声都由传感器转换
成电信号,由 DPR500 接收器进行处理。这些电信号被脉冲发生器中的前置放大器放大,然后被低噪声接收器放大。信号通过可调高通和低通滤波器和可调增益级。DPR500 接收器增益范围、带宽和滤波器值取决于购买的接收器类型。放大和过滤的信号在仪器的接收器输出连接器上可用。
超声波脉冲发射接收器DPR500 也可用于传输模式操作,其中单独的接收传感器用于检测已经通过测试材料或介质传播的声脉冲。二个传感器通过连接器与 DPR500 远程脉冲发生器相连,接收到的信号按照上述方式处理,以进行脉冲回波模式操作。
DPR500 脉冲收发器还允许外部设备(如 A/D 数字化仪板或示波器)与脉冲发生器操作同步。为便于实现这一点,当仪器配置为内部触发模式时,同步(触发/同步)连接器上输出窄脉冲,同时产生激励脉冲。
北京迪阳世纪科技公司代理的OKOS公司AL8xgte-x高速PCIe数据采集卡,能很好与DPR500、DPR300脉冲发射接收器组合,构成一套完整的超声波检测系统,目前已在多个领域运行。










脉冲发射器Pulser
型号Model RP-L2 RP-H2 RP-H4 RP-U2 RP-U4 RP-U5
脉冲类型
Pulse Type 负尖峰脉冲
最大脉冲幅度
Pulse Amplitude -155V -185V -170V -230V -220V -40V
最大脉冲能量
Pulse Energy 316.2µJ 11.7µJ 10.6µJ 8.0µJ 8.0µJ 2.5µJ
最大脉冲重复频率
Repetition Rate 5KHz 20KHz 50KHz 20KHz 50KHz 50KHz
阻尼
Damping
  34、44、104、330Ω 25、33、50、100Ω 17、21、50、100Ω

接收器Receiver
型号Model DPR500-L01 DPR500-H02 DPR500-H01
增益Gain -13 to 66dB,1dB步长 -22 to 50dB,1dB步长
带宽Bandwidth 1KHz-50MHz 5MHz-300MHz 5MHz-500MHz
相位Phase 0度(noninverting非反向)
噪声Noise
(参考输入) 80 µVp-p
@ 50 MHz BW,60dB 101 µVp-p
@ 300 MHz BW,50dB 112 µVp-p
@ 500 MHz BW,50dB
输入输出阻抗
I/O Impedance 50Ω
高通滤波
HighPass Filter 1.0、2.5、5.0、7.5、12.5MHz 5.0、30MHz
低通滤波
Low Pass Filter 3、7.5、10、15、22.5MHz 150MHz 300MHz
最大输出信号 5.2dBm 5.5dBm

主机参数
输入电源AC Input 100-240VAC,50-60Hz,40W
操作温度Operation Temp. 0-50℃
主机尺寸Dimension 宽216x高89x深305mm
主机重量Weight 6.8Kg
计算机接口PC Interface RS-232,RJ45 8-conductor   cable
软件Software 带控制软件,且用户可开发
