WS6无线数据采集卡,1GSa/s采样,4通道,256MB缓存

1 GSa/s采样,四通道14位高分辨率无线数据采集卡。8、12、14、16位动态分辨率,0.25%直流垂直精度,0.1%典型值,高达250 MHz带宽,每个通道最多256 MB内存,高达200MSa/s的连续存储硬盘速率,1ppm时基精度
生产厂商: 迪阳代理tiepie 产品型号: WS6
产品简介: 1 GSa/s采样,四通道14位高分辨率无线数据采集卡。8、12、14、16位动态分辨率,0.25%直流垂直精度,0.1%典型值,高达250 MHz带宽,每个通道最多256 MB内存,高达200MSa/s的连续存储硬盘速率,1ppm时基精度
WS6、WS5无线连接的数据采集卡是两款先进的高速采集卡
基于无线WiFi的连续实时高速数据采集
容易实现远距离采集
无需担心损坏电脑,与电脑电隔离
在负载下诊断发动机故障,与现场无线采集
无线数据采集卡,是用户在采集中遇到难于解决的问题时,给用户提供的最佳解决方案

用无线数据采集卡加速客户的创业创新步伐


无线数据采集卡



WS6WS5无线数据采集卡有6不同的基本型号:


型号:

采样速率

通道

最大存储

   连续存硬盘速率

带波形发生器

WS6-1000

 1 GSa/s

4

256MB

200MSa/s



WS6-500

 500M Sa/s

4

256MB

100MSa/s



WS6-200

 200MSa/s

4

256MB

40MSa/s



WS5-540

 500MSa/s

2+1输出

64MB

    20MSa/s

40MSa/s

WS5-530

 500MSa/s

2+1输出

64MB

20MSa/s

30MSa/s

WS5-220

 200MSa/s

2+1输出

64MB

10MSa/s

10MSa/s


基于PC的无线数据采集卡(WiFi)的优势


1、内置UPS不间断电源,通过WiFi能进行高速无线采集
2、通过网络和互联网实现远距离采集,这样移动采集就变为很轻松的事情,例如在运输系统上采集,或移动装置上采集。
3、由于是无线采集,并且是电隔离的,所以无需与PC电脑连接。
4、独立采集,能高速200MSa/s实时高速记录。
5、容易的无线WiFi设置连接,自动发现,无需输入IP地址
6、有许多二次开发示例的SDK,可以方便地将无线数据采集卡
集成到自己的应用系统中,包括:VB、VC、C++、C#,mablab、Labview、Python 驱动
无线数据采集卡软件
使用强大的多通道数据采集卡软件,无线数据采集卡也可以当作示波器、频谱分析仪、数据记录器、万用表、任意波形发生器和协议分析仪用。该软件包括70多个快速设置,可以在一次单击中配置无线数据采集卡进行采集。快速设置的方法以树状结构图显示,按应用程序精心排序。只需点击几下鼠标就可以进行复杂的数据采集。
无线数据采集卡有三种连接方式:无线 WIFI 、以太网Ethernet、USB
使用USB 3.0直接连接到PC/笔记本电脑
连接到本地WiFi网络
通过本地网络连接
用于现场操作的独立WiFi网络
通过internet连接到远程位置
无线数据采集卡电池
使用内置电池,无线数据采集卡,可以在没有外部电源的情况下采集数小时。当通过无线WiFi连接采集时,这种内置电池拥有最好的电流隔离。此外,这种内置电池还具有UPS功能,可在断电时继续采集。

WS6无线数据采集卡
技术含量高的无线数据采集卡
1 GSa/s采样,四通道14位高分辨率无线WiFi数据采集卡。
主要规格
8、12、14、16位动态分辨率,0.25%直流垂直精度,0.1%典型值
高达1 GSa/s采样,高达250 MHz带宽
每个通道最多256 MB内存
高达200MSa/s的连续存储硬盘速率
1ppm时基精度

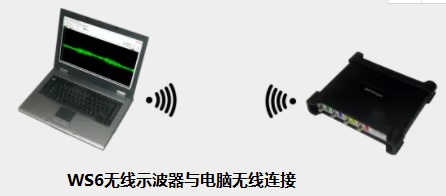

Ws6能无线WiFi连接电脑
使用Ws6无线WiFi数据采集卡,比使用有线连接基于PC的数据采集卡还要容易:只需打开WS6并启动计算机上的多通道软件即可。
WS6不需要电源线,无需接口电缆,因为使用的是无线WiFi连接到计算机上的,由于是电池供电,可以在满格电池上运行数小时,这样一来,采集是完全浮动,完全与计算机隔离。WS6无线WiFi数据采集卡可以放在任何难以触及的采集测试场合,或者采集测试现场不能有电缆或电线进行连接的移动场合。
由于WS6是无线WiFi连接的数据采集卡跟计算机没有接触,因此不存在损坏计算机的风险。
局域网LAN连接方式
当在有线网络可用的远程位置进行采集时,Ws6无线WiFi数据采集卡也可以通过其LAN端口使用。通过网络在任何位置进行采集,而不需要计算机靠近被测对象。
WS6无线WiFi数据采集卡使用1Gbit LAN网络连接,可以实现比无线WiFi方式更高的连续存储采集的性能。
USB 3.0连接方式
当不需要或不可能进行无线采集或局域网连接采集时,WS6无线WiFi数据采集卡也可以通过USB3.0端口连接。这样还可以更高进行连续存储采集。此外,当通过USB口连接时,WS6无线WiFi数据采集卡也可以通过CMI耦合电缆与其它数据采集卡组合成多通道或其它采集模式。


WS5/Ws6无线数据采集卡有很宽范围的使用环境,可以通过以太网(局域网、WiFi或广域网)连接使用,也可以通过USB 2.0 / 3.0连接使用。内置电池为无线WiFi数据采集卡提供了完全无线连接采集。采集仪器与电脑之间完全光电隔离,不会损坏计算机,并能与被测物体保持较长距离。这种基于无线PC的高速数据采集为用户提供了更多的采集应用。
 通过WAN连接,可以执行全球范围的采集。不需要网络方面的专门知识。多通道软件给出了可用的USB仪器和网络仪器的概述。只需打勾即可开始采集。
WiFi数据采集卡具有以下优点:
无线采集通过WiFi进行(电流隔离),因为内置电池
移动采集是可能的,例如在运输系统和移动设备上
局域网和广域网数据采集可用于远距离采集
可在Wifi和局域网/广域网上连续实时高速数据采集
USB采集独立应用程序和高速数据采集高达200MSa /s
我们的座右铭再次适用:插入即采集!
为了降低基于pc的数据采集安装成本和增加灵活性,WiFi和LAN / WAN采集仪器是解决方案。以前不可能实现的采集应用,例如长距离采集、在不安全或嘈杂的地方进行采集、在移动装置进行采集或在不同的地方阅读仪器进行采集,现在都可以实现。有了TiePie工程的WiFi数据采集卡系列,可靠的WiFi和局域网/广域网采集解决方案现在可以在不影响采集质量的情况下获得。
无线数据采集卡几种可能的连接方式:
多种连接方式进行高速数据采集
WS5和WS6无线数据采集卡为电子采集增添了新的维度。仪器可以在办公桌上采集及采集数据,也可从另一个办公室,或从测试现场,甚至从世界其它角落。用户只需要一个USB连接或无线连接或有线以太网LAN连接就能采集,这一点是WS6、WS5独有的。
当标准数据采集卡使用:
无论哪种类型的数据连接,都能使用仪器的最高采样率进行采集。因此,用WS6-1000无线数据采集卡,用户可在世界上任何地方以1GSa/s的采样率进行采集,这与数据连接方式无关。
流盘或高速数据采集模式
在流盘或高速数据采集模式下工作时,仪器连续采集而不丢失数据。实时流盘软件支持在连续采集的同时可查看采集数据,并将信号锁住观察。在高速数据采集模式下,最大采样速率取决于数据连接的速度。在实时流盘采集中,信号是连续采集的,没有中断。在高速数据采集过程中,可以立即查看采集数据,同时还可以浏览采集数据,查看已采集的数据。实时流盘存储在计算机的硬盘上,以便以后查看。
通过USB3.0连接,高速流盘数据采集为最快:200 MSa/s(5 ns扫描间隔)。利用有线以太网LAN连接,高速数据采集速率约为20 MSa/s(50 ns扫描间隔)。有了无线WiFi连接,高速数据采集速率大约是1MSa/s(1秒的扫描间隔)。当然这些流盘速率还取决于所用计算机的性能。
WS6无线数据采集卡的高速数据采集功能,为无线存储高速连续采集信号提供了多种可能。无线数据采集卡可用于长达一年的连续数据记录。现在可以用无线数据采集卡在长距离上高速记录数据。
9种采集方式:

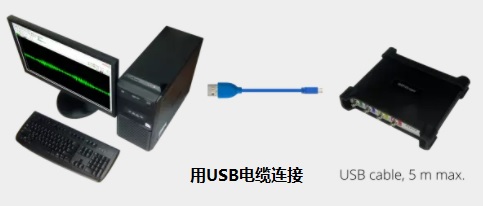

第一种:近距离采集
高达200MSa/s实时流盘数据到计算机。
一台PC通过USB电缆直接连接到一个WS6无线数据采集卡
无线数据采集卡可通过USB扣或外接电源供电,并备有UPS不间断电池供电。

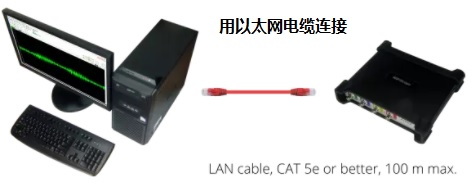

第二种:远距离采集
用网线可达100米的距离采集。通过增加网络交换机和额外的网络电缆,可以以100米为单位的步幅,增加采集距离。网络方式能高达20 MSa/s的实时高速数据流盘。一台PC通过网络LAN电缆直接连接到一个无线数据采集卡。

第三种:电隔离采集
在无线WiFi信号范围内,与计算机能电隔离采集。避免了由接地回路引起的失真,并保护PC免受高压峰值的影响。无线数据采集卡的应用程序与计算机不连接下使用。可进行高达1 MSa/s的实时数据记录,最长可记录许多天。
一台PC可无线WiFi直接连接到一个无线数据采集卡上。
无线数据采集卡由内置UPS电池或外部电源供电。

第四种:用多个无线数据采集卡进行远距离采集
允许连续几天的高速实时数据流盘,采样间隔为50 ns或20 MSa/s。
一台或多台PC通过网络LAN电缆连接到一台或多台无线数据采集卡上。
无线数据采集卡由其内置UPS电池、以太网电源或外部电源供电。

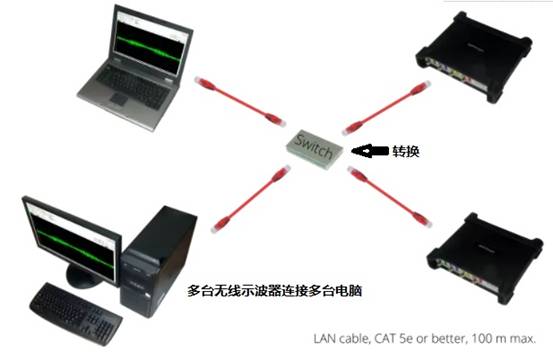

第五种:监视多个过程并在不同位置进行采集
在不同的远程位置使用多个无线数据采集卡在不同的位置使用多台pc机进行采集。可进行高达20 MSa/s的流盘采集。
一台或多台PC连接到有线网络中的一台或多台无线数据采集卡
无线数据采集卡由其内置UPS电池、以太网电源或外部电源供电。

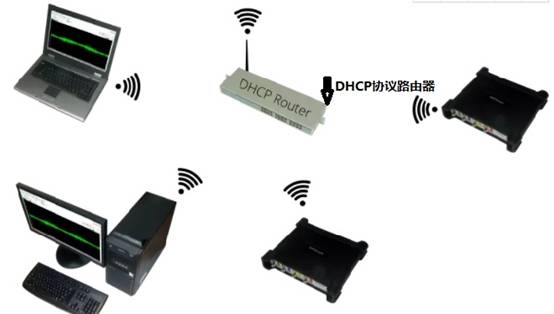

第六种:多台无线数据采集卡进行电隔离采集
当必须在不同位置采集且不允许接地回路或可能存在较大电位差时,可使用多个无线数据采集卡采集。采样率高达1 MSa/s的实时流盘采集是可能的。
在无线WiFi网络中,一台或多台无线数据采集卡可连接到一台电脑或多台电脑。
无线数据采集卡由内置UPS电池或外部电源供电。

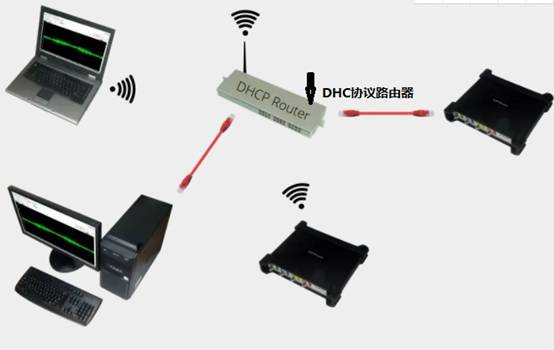

第七种:在现有局域网中用多个无线数据采集卡进行电隔离采集
可实现采样率高达20 MSa/s的高速数据采集。
在有限/无线WiFi网络中一台或多台无线数据采集卡可连接到一台电脑或多台电脑
无线数据采集卡由其内置UPS电池、以太网电源或外部电源供电。

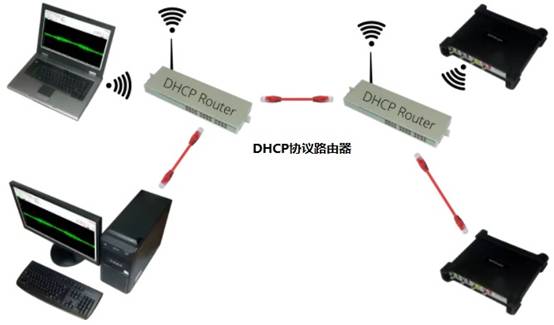

第八种:用多个无线数据采集卡在不同位置进行长距离电隔离采集
高速流盘数据采集与采样率高达20毫秒/秒是可能的。
在不同的网络中一台或多台远端无线数据采集卡可连接到一台电脑或多台电脑
无线数据采集卡由其内置UPS电池、以太网电源或外部电源供电。

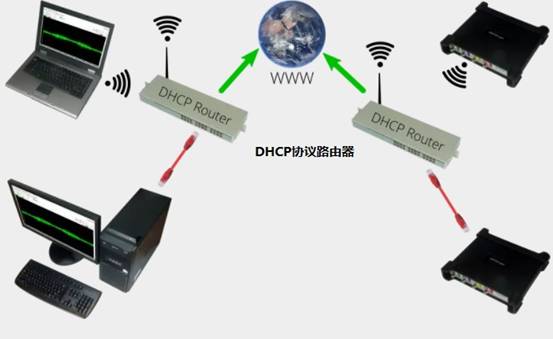

第九种:经互联网多台无线数据采集卡进行全球采集

高速流盘数据采集与采样率高达5 MSa/s是可能的。

通过internet一台或多台远端无线数据采集卡可连接到一台电脑或多台电脑
无线数据采集卡由其内置UPS电池、以太网电源或外部电源供电。

WS6这款强大的无线WiFi数据采集卡有高达1 GSa/s的快速采样、12、14和16位的柔性分辨率,以及所有四个通道64MB的内存。数据采集卡支持高达200 MSa/s的采集数据连续存储电脑硬盘,并可使用CMI接口与其他数据采集卡同步,形成具有同步时基的多通道组合仪器。默认情况下,CMI接口在WiFiScope WS6上可用。可选件,WiFiScope WS6可以在每个信道上进行确认连接SureConnect连接测试和电阻采集。
WS6无线数据采集卡在质量和灵活性上与其他任何数据采集卡比较都是无与伦比的。

坚固的工业设计
WS6无线数据采集卡采用坚固的设计。它的外壳前部和后部都装有橡胶保护装置。这些保护使WS6免受机械冲击的损坏。橡胶有助于吸收冲击,并保护WS6前部和后部的连接器,这部分属于保护区。
此外,橡胶防止WS6数据采集卡滑动。橡胶保护器有特定的凹槽,简化了仪器的重叠。仪器上还有些孔,这些孔可连接一条带子,将仪器悬挂在受试者附近。
确认连接SureConnect功能:
WS6无线数据采集卡的确认连接SureConnect功能,使使用者采集信号时立即告诉您测试探针或夹子是否真实的接触到信号。不用怀疑你的探头或探针接触到还是没有接触到信号。
关于确认连接SureConnect的更多信息请看PDF文件

电磁干扰预符合性试验
WS6-1000XMES无线数据采集卡,电磁干扰分析仪的强大功能使用户能够快速进行良好的电磁干扰符合性测试。通过这种经济有效的测试,避免额外访问昂贵的EMC测试设备,节省了时间和金钱。提供的EMI探头组TP-EMI-HS6包含三个磁场(H场)探头和一个电场(E场)探头。三脚架确保探针可以正确地放置在被测物体上。
多个采集卡同步连接:

WS6数据采集卡配备了复杂的CMI同步总线,允许通过耦合电缆将多个WS6数据采集卡相互连接,组成多通道组合仪表。所有仪器将以相同的采样频率进行采集(0 ppm偏差!)。除了同步总线外,CMI还包含触发总线和检测总线。连接仪器的最大数量仅受可用USB端口数量的限制
高精度的分辨率:
WS6无线WiFi数据采集卡有14位和16位的高分辨率。所以使用WS6数据采集卡采集的信号时的分辨率是多数独立台式数据采集卡的256倍,后者通常具有8或9位的低分辨率。WS6精密数据采集卡的高分辨率使采集信号具有更高的精度,因此量化误差要低得多。

WS6数据采集卡的大内存
当以高采样率进行采集时,需要长记录长度/大内存才能在采集缓冲器中记录完整的信号。其它多数数据采集卡仅有2.5 kSamples或100 kSamples存储内存,而 WS6数据采集卡每个通道最多有256 MSamples存储内存,这取决于选定的分辨率和通道的数量。当以14位分辨率和所有四个通道进行采集时,每个通道的可用内存为32 MSamples内存。这给了用户300到100000倍的内存。大的内存的一个优点是,一次只能准确捕获快速现象,或者一次可以采集完整的串行通信信号块。例如,完整的串行通信,如CAN总线信号,可以在一个记录中进行采集,然后进行审查和分析。
带宽限制功能:
通常带宽越大越好,这似乎付合常理,但带宽越宽,噪声也就越大。为了减少噪音, WS6数据采集卡有为的每个通道带宽限制的设置,这样确保采集噪音很小,采集精度准确,能够稳定触发。

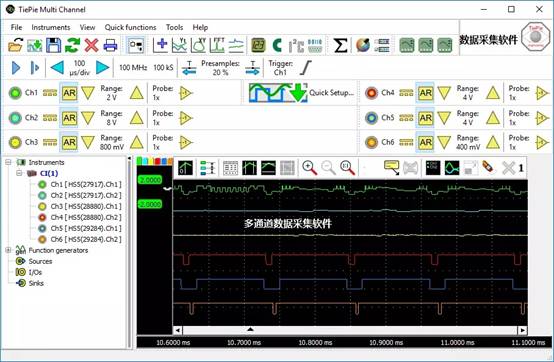

软件部分详解:多通道数据采集卡软件:

WS6无线数据采集卡配有一套多通道数据采集卡软件,让WS6无线虚拟数据采集卡当做数据采集卡、频谱分析仪、数据记录器、万用表和各种协议分析仪使用更详细软件介绍请索要。
多通道数据采集卡软件有很强大的功能如下所示:

多通道软件的快速设置:
为了简化采集设置,多通道数据采集卡软件包含大量快速设置(快捷键),几乎所有采集应用都可以。
灵活信号显示
多通道数据采集卡软件、频谱分析仪和数据记录仪提供了多种灵活的方式来显示采集信号的所有方面。它们可以有一个或多个图形,每个图形显示一个或多个信号,其中每个图形可以显示信号的不同部分。图形可以在Yt模式、XY模式或频谱模式下显示WS6无线数据采集卡的信号(有或无插值)。图中所有项的颜色都可以设置为任何所需的值。图形尺寸可以调整到任何所需的大小,图形可以位于单个窗口中,也可以位于单独的窗口中,这些窗口可以位于桌面上的任何位置。
自动采集功能:
多通道数据采集卡软件具有许多自动采集功能,可以对ws6虚拟数据采集卡的采集信号或选择的采集信号进行采集。使用数据采集卡中的自动采集,可以显示信号的任何细节。两组光标(水平和垂直)可用于指示需要彻底检查的信号部分。自动采集包括:最小值、最大值、上下限、均方根、均值、方差、标准偏差、频率等等几十种,几乎能完成所有采集功能。
采集结果显示在一个特殊的值窗口中,该窗口可以位于计算机屏幕上的任何位置。一个方便的工具栏允许您只需单击一次即可启用或禁用采集。采集结果可以复制到剪贴板,例如在报告中使用。打印图形时,还包括光标和采集结果。
二次开发功能:
WS6数据采集卡SDK是一个跨平台的开发库,可通过第三方软件使用WS6数据采集卡,包括:VB、VC、C++、C#,mablab、Labview、Python

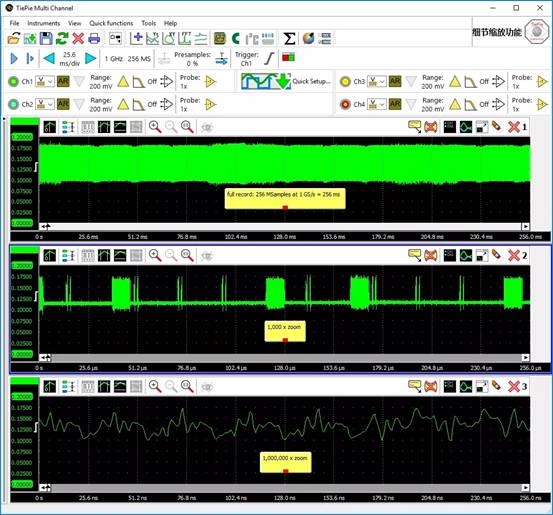

 无限缩放功能,可观察细节:

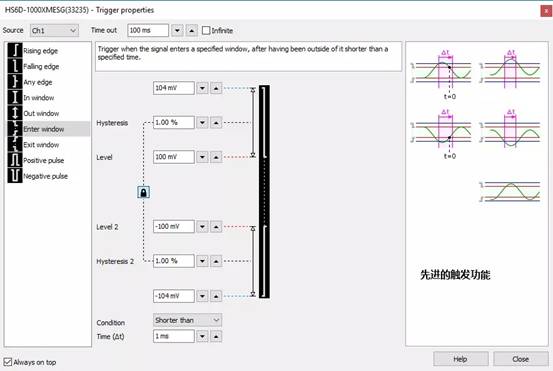

先进触发功能:

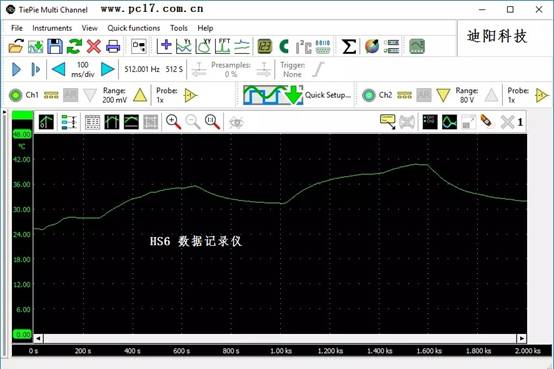

数据记录功能:

 WS6无线WiFi数据采集卡技术指标:

下表是Ws6无线数据采集卡详细技术指标。包括:采集、触发、通常指标。
采集系统部分:


输入通道:

4路模拟量

CH1CH2CH3CH4

BNC 母头

类型

单端输入

分辨率

8, 12, 14, 16 位可变 用户可选择

直流精度

20℃至25℃时,满量程±1 LSB0.25 %(典型的0.1 %)

若要达到额定精度,请让仪器静置20分钟。当受到极端温度时,要给内部温度稳定留出额外的时间。

满量程范围

±200mV              ±2mV                ±20mV

±400mV              ±4mV                ±40mV

±800mV              ±8mV                ±80mV

耦合

AC/DC

电容量

1 MΩ / 20 pF ± 1 %

最大输入电压

200 V (DC + AC peak < 10 kHz)

带宽

WS6-1000           WS-500        WS-200

-3dB75%全比例输入

250MHz               250MHz       250MHz

每个通道选择限制

Off (250 MHz)    Off (250 MHz)     Off (250 MHz)

150MHz          150MHz            150MHz

100MHz           100MHz          100MHz

交流耦合下切断频率(-3dB)

±1.5Hz

确认地连接

选件

连接最大电压

200v (DC + AC峰值< 10khz)

电阻采集

选件

满量程

1K欧姆    10K欧姆    100K欧姆      1M欧姆

2K欧姆    20K欧姆    200K欧姆      2M欧姆

5K欧姆    50K欧姆    500K欧姆

最大采样速率

WS-1000           WS-500           WS-200

8位分辨率时

采集1通道

采集2通道

采集3、或4通道

1GSa/s             500MSa/s        200MSa/s

500MSa/s           200MSa/s        100MSa/s

200MSa/s           100MSa/s         50MSa/s

12位分辨率时

采集1通道

采集2通道

采集3、或4通道

500MSa/s           200MSa/s        100MSa/s

200MSa/s           100MSa/s         50MSa/s

100MSa/s            50MSa/s         20MSa/s

14位分辨率时

100MSa/s            50MSa/s         20MSa/s

16位分辨率时

6.25MSa/s         3.125MSa/s        1.25MSa/s

最大连续存硬盘速率

WS-1000           WS-500           WS-200

注意用USB2.0 LANWiFi连接时 分别是 40/30/10MSa/s

8违分辨率时

采集1通道

采集2通道

采集3、或4通道

200MSa/s           100MSa/s        40MSa/s

100MSa/s            50MSa/s        20MSa/s

50MSa/s            25MSa/s        10MSa/s

12位分辨率时

注意用USB2.0 LANWiFi连接时 分别是 20/10/5MSa/s

采集1通道

采集2通道

采集3、或4通道

100MSa/s             50MSa/s        20MSa/s

50MSa/s             25MSa/s        10MSa/s

25MSa/s            12.5MSa/s         5MSa/s

14位分辨率时

注意用USB2.0 LANWiFi连接时 分别是 20/10/5MSa/s

采集1通道

采集2通道

采集3、或4通道

100MSa/s             50MSa/s        20MSa/s

50MSa/s             25MSa/s        10MSa/s

25MSa/s            12.5MSa/s         5MSa/s

16位分辨率时

注意用USB2.0 LANWiFi连接时 3.125MSa/s

对所有通道

6.25MSa/s         3.125MSa/s        1.25MSa/s

采样时钟源

内部

TCXO

精确度

±0.0001%

稳定性

0°C55°C的温度范围内,稳定性为±1 ppm

时基老化

±1 ppm/

外部的

LVDS,在CMI连接器上

输入频率

10 MHz±1% 16.369MHz±1%

内存

标准                         扩展

8位分辨率时

采集1通道

采集2通道

采集3、或4通道

1MB                       256MB

512K                      128MB

256K                       64MB

121416位分辨率时

采集1通道

采集2通道

采集3、或4通道

512K                      128MB

256K                       64MB

128K                       32MB

触发

系统

数字,2

CH1CH2CH3CH4或外部数字

触发模式

上升沿、下降沿、任何沿、内部窗口、外部窗口、进入窗口、退出窗口、脉冲宽度

水平调整

满刻度的0100%

滞后调整

0100%满量程

分辨率

0.006%1416位)/ 0.025%12位)

预触发

0到选定记录长度,1个采样分辨率

后触发

0后置到选定的记录长度,1个采样分辨率

触发保持

063毫秒采样,1个采样分辨率

延迟触发

08 g采样,1个采样分辨率

外部数字触发

输入

延长接头针脚12

范围

范围02.5 VTTL

耦合

DC直流

抖动

<1个采样点

多块采集卡同步连接使用:
只有通过USB总线连接所有仪器时,多台仪器才能组合使用。
通过以太网LAN或无线WiFi连接仪器时,只能单台仪器无法进行组合使用。
如果用USB端口连接仪器,仪器的数量可达数十台
同步精度0 ppm
CMI接口2x,CMI 1,CMI 2
所需耦合电缆TP-C50H耦合电缆CMI
最大耦合电缆长度50厘米
探头校准
输出 延长连接针脚3(信号)和6(接地)
信号 方波信号
电平 电平-1 V至1 V
频率 1KHz
接口:USB 3.0超高速(5 Gbit/s);(USB 2.0高速兼容)网络1 Gbps,无线802.11
要求电源配置:
从USB接口取电,外部输入或内置电池供电,最大消耗12伏直流电2安
来自电源适配器的外部电源,内部电源可锂离子电池,容量8000毫安时,3.7伏
物理仪器的尺寸:
高度44毫米(1.7英寸)
长度187毫米(6.7英寸)
宽度215毫米(5.2英寸)
重量791克(27.9盎司)
USB连线长度1.5米59英寸
输入输出I/O连接器:
通道1、2、3、4用 BNC连接
以太网LAN用 RJ45插座
 USB 3.0 B型超高速插座
延长接头D-sub 9针内螺纹
电源3.5mm电源插座
CMI连接器2 x HDMI C型插座
系统要求
PC I/O连接USB 2.0、USB 3.0或USB 3.1
以太网RJ45型、无线网络
操作系统Windows7、 10、32和64位
Linux(使用LibTiePie SDK通过自己的软件)
使用环境
仪器操作
额定精度的环境温度为20°C至25°C(10°C至40°C,无规范)
相对湿度10%至90%,无冷凝
仪器充电
环境温度0°C至35°C
相对湿度10%至90%,无冷凝
仪器保存
环境温度0°C至35°C
相对湿度5%至95%,无冷凝
认证和合规性
CE标志符合性是
RoHS是的
EN 55011:2009/A1:2010是
EN 55022:2006/A1:2007是
EN 61000-6-1:2007是
EN 61000-6-3:2007是

无线WiFiScope WS6的可用选项包括:
XM:使用扩展内存选项,每个通道最多可使用256 MB内存。如果不使用此选项,则每个通道的内存最多可达1 MB。
E:有了EMI选项,WiFiScope WS6就变成了高精度的EMI预符合性测试仪。EMI选项包括EMI探头组TP-EMI-HS6。
S:有了SureConnect选项,所有通道都可以进行连接测试和电阻采集。
电池保修期为6个月。
EMI选项需要一个无线WiFi数据采集卡-1000和至少一个选项XM相结合。
WS6无线(WiFi)数据采集卡是产品清单通如下方式交付的:
简易包装
WS6仪器本身
型号HP-9250 4x数据采集卡探头1:1-1:10
附件无线数据采集卡电源
USB3电缆,1.5米长
网线,3米长
windows7 /8/10下光盘软件
Windows 7/8/10/11驱动程序在CD上
彩色印刷仪器手册和软件用户手册和数字CD光盘
