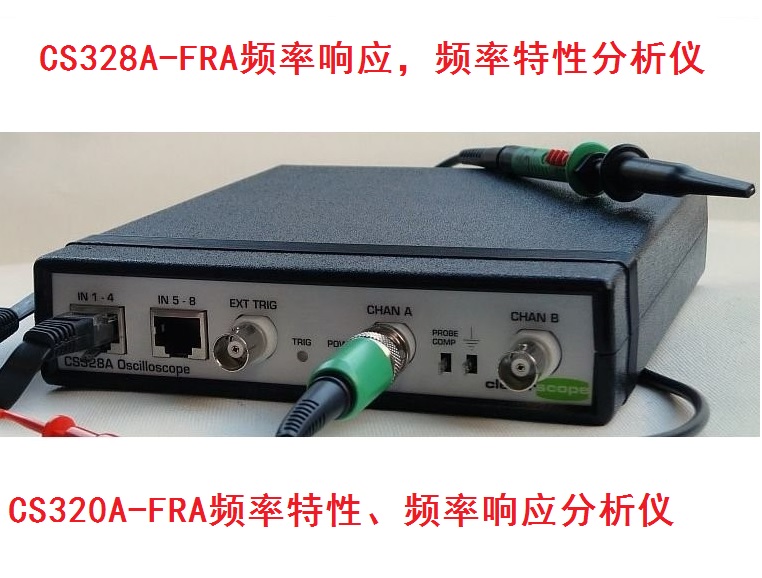

CS328A频率特性分析仪及频率响应分析仪

     CleverScope CS328A-FRA -频率响应分析仪（网络分析仪），由 PC 主机示波器和频谱分析仪组成，内置 65MHz 隔离信号发生器和基于 PC 的应用软件。

    数据采集单元是一个双通道 12 位采样器，在每个通道上以 100 MSa/sec 的速度运行。它可以通过 USB2.0 或 10/100Mbit 以太网以高达 1.5MSa/S 的速率将数据传输到 PC，最多可处理 200G 样品。

增益和偏移自动设置为对应于选定的振幅轴视图。

可以用显示高度的 1% 的分辨率调整视图中波形的模拟触发。模拟触发器可以选择使用低通、高通或噪声滤波器进行调节。

八个数字输入也可用于以 100 MSa/sec 的速率进行采样，阈值可在 0 到 10 V 之间以 10 mV 的增量进行调节。

Cleverscope 频率响应分析仪 (FRA) 使用 CS701 隔离正弦波发生器扫过一个频率范围，以确定电路、组件的频率响应，或激励电源或放大器输出端的反馈环路——只需将施加负载的位置。

不需要注入变压器，因为使用的是更传统的方法，这意味着可以轻松实现从直流到 65 MHz 的操作，且变压器不会失真。

    CS328A-FRA 可快速绘制和可视化供电系统的稳定性和瞬态响应。它向被测设备注入一个小的扫频信号，并显示同步增益/相位图以检查输出幅度和相位裕度。

   CS328A-FRA 与信号捕获同步扫描信号发生器，然后使用窄带相关测量该频率下的增益/相位，而不受周围开关模式电源噪声的影响。隔离式 CS701 信号发生器可安全地用于 110V 供电系统，而 CS328A-FRA 输入的 +/- 24V DC 偏移能力可在高达 +/-24V 的电源中测量低至 DC 的响应。

对于更高电压的电源，建议使用交流耦合。CS328A-FRA 还可用于测量反馈网络、变压器、PCB 电源平面、电容器、电阻器和电感器的阻抗和相位。

     FRA 控制面板可以轻松测量元件的电容、电感、有效串联电阻、耗散因数和品质因数。可以在整个指定频率范围内评估变压器的传输响应、初级和次级电感、漏电感和绕组间电容。使用 DC 偏移，还可以检查饱和度和 DC 灵敏度。

    这比覆盖 0-65Mhz 频率范围的网络分析仪成本低得多。CS328A-FRA 的其他应用包括验证反馈系统，例如电源、音频功率放大器、伺服放大器和物理定位系统，以测量反馈回路的增益/相位响应。相位裕度可用作稳定性的量度。当不用作网络分析仪时，CleverScope-FRA 也是一个 100MHz 双通道混合信号示波器。

     作为 USB2.0 连接的一体机基于 PC 的混合信号示波器适配器，CS328A-FRA 带来了传统独立示波器所不具备的优势，并且比其他 PC 示波器适配器更先进，具有卓越的 10 位双自校准 A/D 通道，同时采样率为 100MSa/s。

      对于 20mV 至 800V 满量程的输入，增益和偏移自动调整以获得即时可见的结果。外部触发器可在 0 至 ±20V 范围内以 40 mV 的增量进行调节。一个巨大的 8MSa 缓冲区允许调查和显示来自非常长的数据缓冲区的详细模拟信号信息。八个数字输入以 100MSa/s 的速率同时提供数字采样、码型触发和协议分析，以及用于全面设备调试和评估的模拟捕获。

     并且比其他 PC 范围适配器更复杂，具有卓越的 12 位双自校准 A/D 通道，同时以 100MSa/s 采样。对于 20mV 至 800V 满量程的输入，增益和偏移自动调整以获得即时可见的结果。外部触发器可在 0 至 ±20V 范围内以 40 mV 的增量进行调节。一个巨大的 8MSa 缓冲区允许调查和显示来自非常长的数据缓冲区的详细模拟信号信息。

       八个数字输入以 100MSa/s 的速率同时提供数字采样、码型触发和协议分析，以及用于全面设备调试和评估的模拟捕获。并且比其他 PC 范围适配器更复杂，具有卓越的 12位双自校准 A/D 通道，同时以 100MSa/s 采样。对于 20mV 至 800V 满量程的输入，增益和偏移自动调整以获得即时可见的结果。外部触发器可在 0 至 ±20V 范围内以 40 mV 的增量进行调节。一个巨大的 8MSa 缓冲区允许调查和显示来自非常长的数据缓冲区的详细模拟信号信息。

      八个数字输入以 100MSa/s 的速率同时提供数字采样、码型触发和协议分析，以及用于全面设备调试和评估的模拟捕获。对于 20mV 至 800V 满量程的输入，增益和偏移自动调整以获得即时可见的结果。外部触发器可在 0 至 ±20V 范围内以 40 mV 的增量进行调节。一个巨大的 8MSa 缓冲区允许调查和显示来自非常长的数据缓冲区的详细模拟信号信息。

     八个数字输入以 100MSa/s 的速率同时提供数字采样、码型触发和协议分析，以及用于全面设备调试和评估的模拟捕获。对于 20mV 至 800V 满量程的输入，增益和偏移自动调整以获得即时可见的结果。外部触发器可在 0 至 ±20V 范围内以 40 mV 的增量进行调节。

     一个巨大的 8MSa 缓冲区允许调查和显示来自非常长的数据缓冲区的详细模拟信号信息。

八个数字输入以 100MSa/s 的速率同时提供数字采样、码型触发和协议分析，以及用于全面设备调试和评估的模拟捕获。

   和协议分析以 100MSa/s 的速度同时进行模拟捕获，以进行全面的设备调试和评估。
